3,5mm Klinke 4-polig - Composite Audio Video Kabel - Version Links/Rechts/Masse/Video (TRRS)

Verwenden Sie dieses Kabel, um ein (tragbares) Gerät mit 4-poligem 3,5mm Klinkenanschluss für Audio und Video mit einem Gerät mit Composite Audio- und Videoanschlüssen zu verbinden.

TRRS: Audio links / Audio rechts / Masse / Video

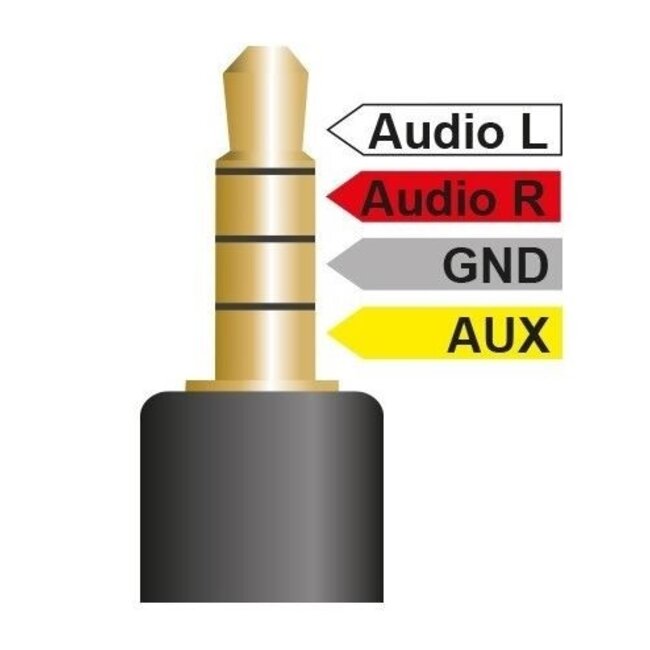

Die Belegung des 4-poligen 3,5mm Klinkensteckers ist nicht universell und kann je nach Marke oder Gerät variieren. Dieses Kabel folgt der folgenden Pinbelegung: TRRS: Audio links / Audio rechts / Masse / Video. Auf dem Bild zu diesem Artikel sehen Sie genau, welcher Teil des Steckers welches Signal überträgt. Diese Pinbelegung findet sich bei Apple iPod der 4. und 5. Generation. Außerdem können Sie in Kombination mit der originalen Apple iPod Dock die iPhone 1 und 3(GS) sowie verschiedene iPod Classic, Nano und Touch Modelle mit Ihrem Fernseher verbinden. Hierfür benötigen Sie jedoch die originale Apple iPod Dock. Neben Apple verwenden auch Microsoft 360 E, Microsoft Zune und Raspberry Pi Model B+ diese Pinbelegung.

4-poliger 3,5mm Klinkenstecker

Dieses Kabel verfügt über einen 4-poligen Stecker, erkennbar an den 3 schwarzen Ringen, die die 4 Pole trennen. Das bedeutet, dass dieser Stecker neben Audio links, rechts und Masse auch ein drittes Signal (Video) überträgt. Dadurch ist dieses Kabel besonders geeignet für tragbare Geräte mit einem 4-poligen 3,5mm Ausgang.

Composite Video

Der Composite-Video-Stecker ist ein älterer Videoanschluss, den Sie an der gelben Farbe erkennen. Andere Bezeichnungen für Composite sind CVBS oder im Englischen composite. (Ältere) tragbare Geräte wie Videokameras und tragbare DVD-Player verfügen häufig über diesen Anschluss, aber auch Fernseher, Videorekorder und Beamer haben meist an leicht zugänglicher Stelle (Seite, Vorderseite) einen Composite-Video-Eingang.

Technische Daten 3,5mm Klinke 4-polig - Composite Audio Video Kabel - Version Links/Rechts/Masse/Video (TRRS)

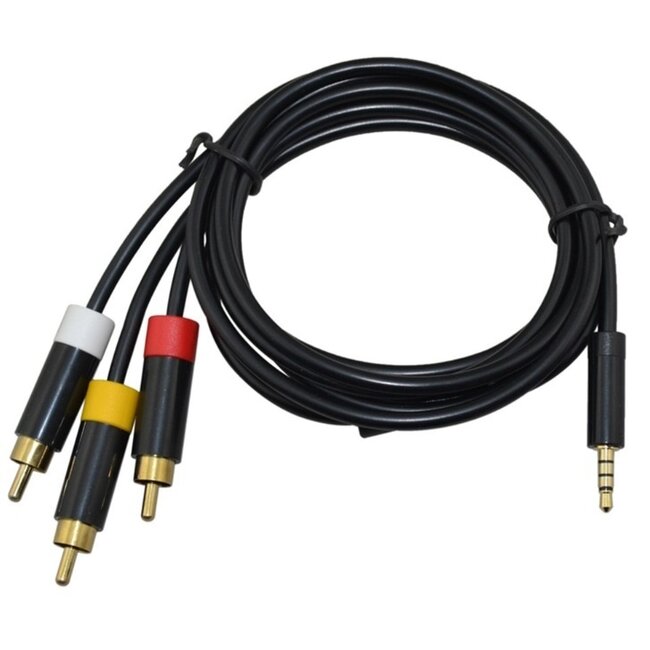

• Stecker: 3,5mm Klinke (männlich) - Composite 3x RCA (männlich)
• Farbkennzeichnung: Gelb (Video), Rot und Weiß (Stereo Audio)
• Pinout TRRS: Links (Tip), Rechts (Ring), Masse (Ring), Video (Sleeve)
• Signaltyp: Analog Audio/Video (4-poliger 3,5mm Klinkenstecker)
• Ausführung: Standardstecker (gerade / gerade)
• Vergoldete Kontakte
• Kabeltyp: Rund (Standardkabel)
• Für die Übertragung von Audio- und Videosignalen
• Adern: Nicht bekannt
• American Wire Gauge: Nicht bekannt
• Kabeldurchmesser: 4 mm
• Normen: Nicht bekannt
• Farbe: Schwarz
• Garantie: 2 Jahre

Achtung!

Die Listen der kompatiblen Geräte sind nicht vollständig. Sollte Ihr Gerätetyp unten nicht aufgeführt sein, kann dieser Artikel dennoch kompatibel sein.

Apple

Kompatibel mit Apple iPod AV Kabel (Originalnummer M9765G)
Apple iPod 4. Generation (iPod Photo)
Apple iPod 5. Generation
Apple iPhone (1. Generation)*
Apple iPhone 3G / iPhone 3GS*
Apple iPod 4. Generation (iPod Photo)*
Apple iPod 5. Generation*
Apple iPod Classic*
Apple iPod Nano (3. Generation und später)*
Apple iPod Touch*
Apple iPod Touch 2. Generation*
Apple iPod Touch 3. Generation*

*Hinweis! Nur in Kombination mit der originalen Apple iPod Dock mit neben dem Dock-Connector einem S-Video-Anschluss und einem 3,5mm Anschluss verwendbar. Ist der S-Video-Anschluss nicht vorhanden, handelt es sich wahrscheinlich um eine neuere Dock oder eine iPhone Dock, und es funktioniert nicht.

Microsoft

Microsoft XBOX 360 E
Microsoft Zune

Raspberry Pi

Raspberry Pi Model B+
