Anschlüsse: 1x 25-poliger SUB-D (weiblich) + 2x 9-poliger SUB-D (männlich)
zur Installation in einem PCI-Steckplatz
Typ: seriell (RS-232) / parallel IEEE 1284
Chipsatz: ASIX MCS9835
für Windows und Linux geeignet
Lesen Sie mehr.

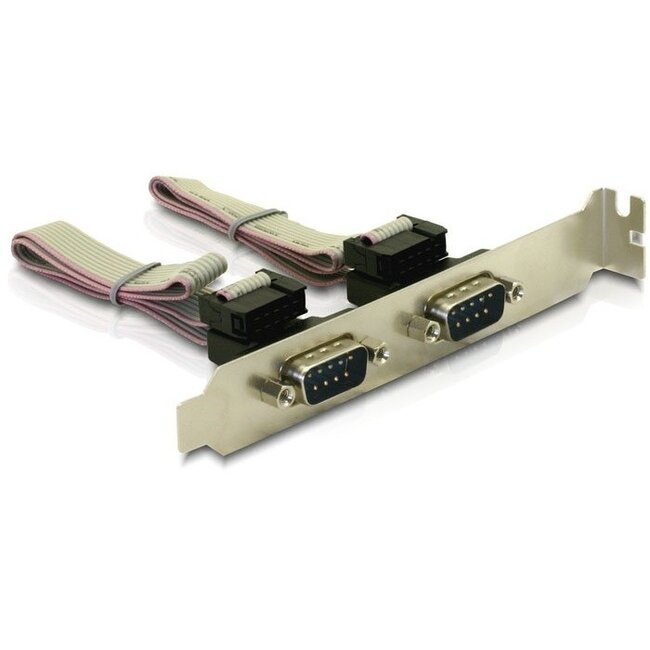

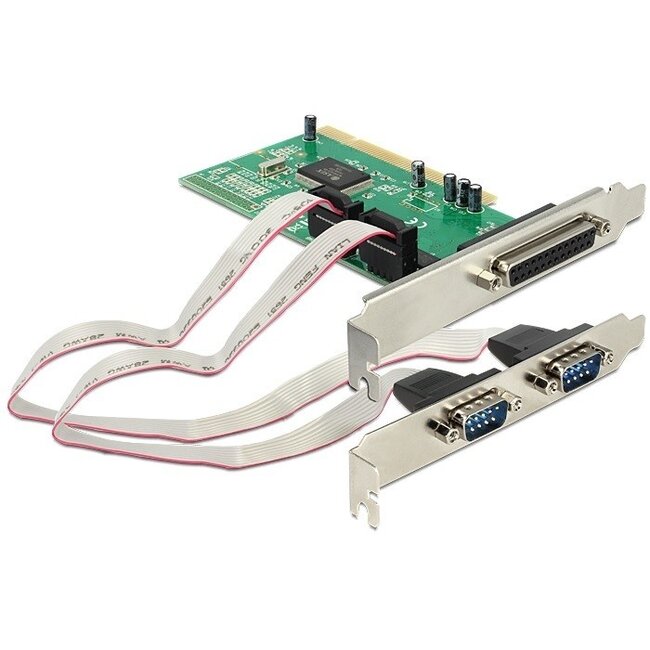

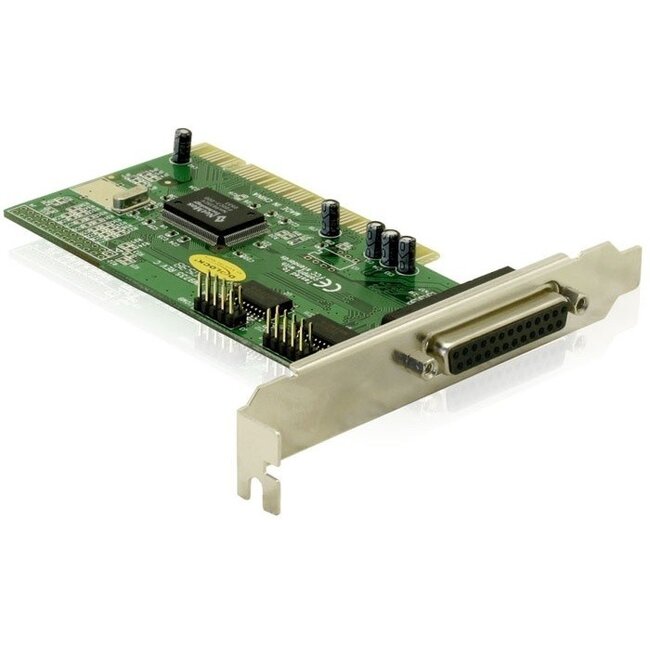

Erweitern Sie Ihren PC mit dieser PCI-Karte um 2 serielle RS232-Anschlüsse und 1 parallele Druckeranschluss, auch bekannt als LPT-Port oder IEEE 1284 Anschluss. Die 9-poligen SUB-D Anschlüsse sind seriell, der 25-polige SUB-D Anschluss ist parallel. Der 25-polige Port wurde bei älteren Systemen hauptsächlich zum Anschluss von Druckern oder Scannern verwendet. Die Installation der Karte in einen freien PCI-Slot ist einfach.
SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name „Miniatur“ war passend, als diese Stecker üblich wurden, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.
PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Slots ermöglichen das Hinzufügen von Funktionen zum Motherboard, wie z.B. Soundkarten oder Netzwerkkarten.
Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Geschwindigkeiten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Slot ist. Eine kleinere Karte kann in einen größeren Slot eingesetzt werden, umgekehrt funktioniert das nicht.
MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.
Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Anschlüssen ab. Öffnen Sie dazu am besten Ihren PC und schauen Sie auf das Motherboard. Meist muss dazu die linke Seitenabdeckung des Gehäuses entfernt werden. Das Motherboard ist die größte Leiterplatte im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e) Slots finden Sie unten links auf dem Motherboard. Anhand des Bildes in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Slot handelt.
Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes gleichzeitig überträgt. Ein paralleler Port ist daher deutlich schneller als ein serieller Port. Serielle Ports an Computern haben meist 9 oder 25 Pins, während parallele Ports fast immer 25 Pins besitzen. Die COM1 und COM2 Ports sind seriell, der LPT1 Port (Druckeranschluss) ist parallel. Serielle Ports werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.
Falls Ihr System keine seriellen oder parallelen Anschlüsse besitzt, können Sie einen USB-Port in einen seriellen oder parallelen Anschluss umwandeln. Verwenden Sie dafür einen USB-zu-seriell oder USB-zu-parallel Konverter.
Der 25-polige SUB-D Stecker wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Stecker, sondern eine Norm für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diese Norm unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.
Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).
Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist bei parallelen Druckern üblich. Ein großer Stecker mit zwei „Klick“-Klammern an den Seiten.
Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich bei einigen HP-Druckern (z.B. HP Laserjet 1100). Es handelt sich um eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wird standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.
