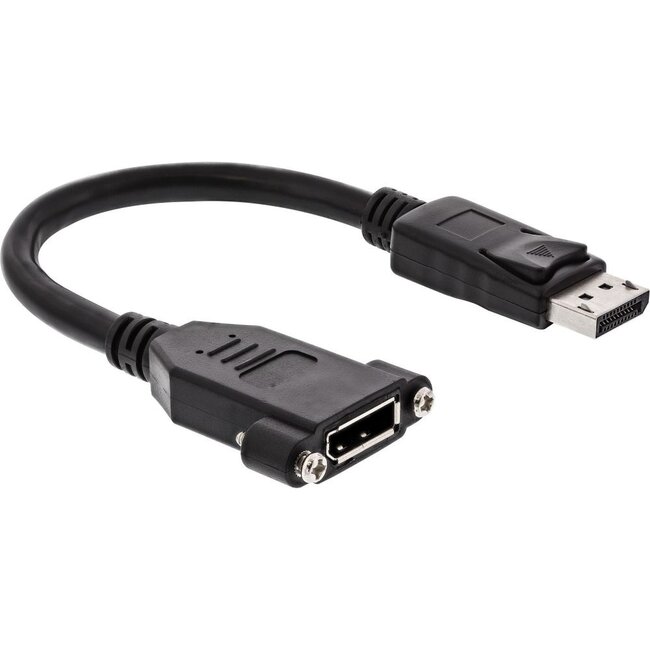

DisplayPort Einbaubuchse (m-w) - Version 1.2 (4K 60Hz)

DisplayPort Version 1.2 Einbaubuchse, mit der Sie an einem gewünschten Ort einen DisplayPort-Anschluss realisieren können. Geeignet für Auflösungen bis zu 3840 x 2160 @ 60 Hz oder 5120 x 2880 @ 30 Hz.

Geeignet für (Panel-)Einbau

Verwenden Sie diesen Adapter, um einen DisplayPort-Anschluss in einem Panel, Gehäuse, Auto oder an einem anderen gewünschten Ort zu realisieren.

Was ist DisplayPort?

DisplayPort ist ein Audio- und Video-Standard, der von der Video Electronics Standards Association (VESA) entwickelt wurde. Dieser Standard besteht seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen verwendet, beispielsweise zwischen Computer und Monitor. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort aufgrund fehlender Lizenz- und Royalty-Gebühren kostengünstiger zu implementieren. Zudem wird ein DisplayPort-Kabel häufig als Ersatz für VGA- oder DVI-Kabel verwendet. Eine kleinere Variante ist das Mini DisplayPort-Kabel.

Mini DisplayPort

Viele neue Notebooks sind mit einem Mini DisplayPort-Anschluss ausgestattet. Hier kann ein Kabel oder Adapter angeschlossen werden, der auf (Mini) DisplayPort, HDMI, DVI oder VGA konvertiert.

Technische Daten DisplayPort Einbaubuchse (m-w) - Version 1.2 (4K 60Hz)

• Steckverbinder: DisplayPort (männlich) - DisplayPort (weiblich)
• geeignet für die Übertragung von Audio- und Videosignalen
• unterstützt Auflösungen bis 3840 x 2160 @ 60 Hz / 5120 x 2880 @ 30 Hz
• maximale Bandbreite: bis zu 21,60 Gbit/s (HBR2)
• entspricht den DisplayPort 1.2 Spezifikationen
• American Wire Gauge: nicht bekannt
• Adern: nicht bekannt
• geschirmtes Kabel
• DisplayPort PWR: nicht bekannt*
• geeignet für (Panel-)Einbau
• weibliche Seite mit 2 Schraublöchern (inkl. 2 Schrauben)
• Schraubentyp: #4-40 UNC (ca. 15 mm)
• Montageöffnung: 19 x 7 mm
• Abstand zwischen den Löchern (Mitte-Mitte): ca. 28,5 mm
• Kabeldurchmesser: nicht bekannt
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

*DisplayPort PWR

Der Hersteller gibt nicht an, ob dieses Kabel DP_PWR unterstützt. In der Regel bedeutet dies, dass das Kabel keine DP_PWR-Unterstützung bietet. Wenn der Hersteller Ihres Geräts nicht ausdrücklich angibt, dass Sie ein DisplayPort PWR (DP_PWR) kompatibles Kabel benötigen, sollten Sie ein Kabel verwenden, bei dem Pin 20 nicht angeschlossen ist.

Pin 20 - DP_PWR

Es gibt zwei Arten von DisplayPort-Kabeln: solche, die über Pin 20 Strom führen (DisplayPort mit DP_PWR: 3,3 V / 500 mA) und solche, bei denen Pin 20 nicht angeschlossen ist. Letztere führen keine Stromversorgung mit. DP_PWR kann nützlich sein, um angeschlossene Geräte mit Strom zu versorgen, kann jedoch Probleme (sogar Kurzschlüsse) verursachen, wenn diese Stromversorgung nicht benötigt wird. Kaufen Sie daher nur ein Kabel mit DP_PWR, wenn der Hersteller Ihres DisplayPort-Geräts dies empfiehlt. Bei vielen Kabeln und Adaptern ist nicht angegeben, ob Pin 20 angeschlossen ist oder ob das Kabel DP_PWR unterstützt. In solchen Fällen können Sie davon ausgehen, dass Pin 20 nicht angeschlossen ist.
