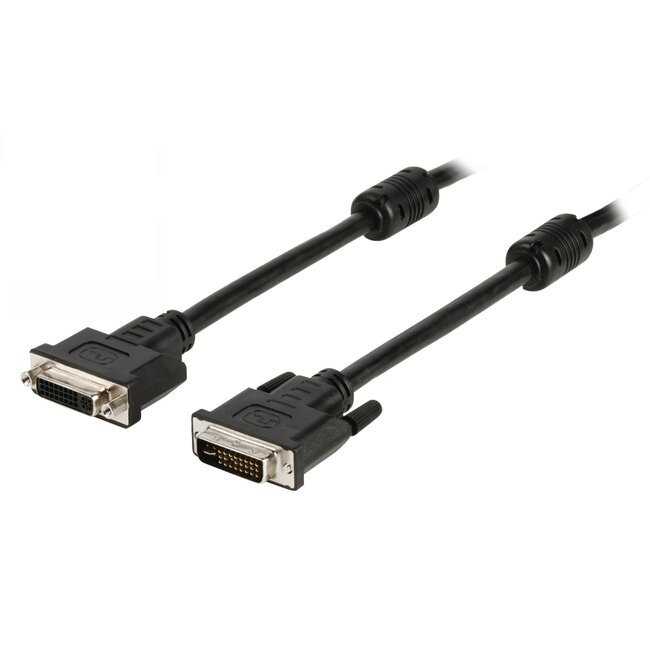

DVI-I Dual Link Monitor-Verlängerungskabel

Verwenden Sie dieses DVI Dual Link Verlängerungskabel, um Ihr bestehendes DVI-Kabel zu verlängern. So können Sie den Abstand zwischen Ihren Geräten vergrößern. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA).

Achtung! Dies ist ein DVI-I Kabel. Bitte prüfen Sie Ihren Anschluss!

Dieses Kabel verfügt über einen männlichen DVI-I Stecker. Stellen Sie sicher, dass Ihr Anschluss ebenfalls DVI-I (24+5 Pins) ist. Einen DVI-I Anschluss erkennen Sie an den 4 Löchern rund um den flachen Steg. Verfügt Ihr DVI-Anschluss nicht über diese Löcher, sondern nur über 24 Löcher und einen flachen Steg? Dann handelt es sich um einen DVI-D (24+1 Pins) Anschluss. An diesen kann kein DVI-I Stecker angeschlossen werden.

Achtung! Verlängerung kann Signalverlust verursachen

Die Verlängerung eines DVI-Kabels kann die Signalstärke verringern. Eine Verlängerung bei Kabeln unter 5 Metern ist unproblematisch, bei längeren Kabeln kann die Signalstärke jedoch so stark abnehmen, dass eine niedrigere Auflösung oder Bildwiederholfrequenz eingestellt werden muss, um ein Bild zu erhalten. Unsere Erfahrung zeigt, dass die Gesamtlänge aus Originalkabel plus Verlängerung nicht länger als 5 Meter sein sollte, um Auflösungen über 1920 x 1200 @ 60 Hz darzustellen, und zwischen 7,5 und 10 Metern für die Darstellung von 1920 x 1200 @ 60 Hz.

Kein Ton

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) sind höhere Auflösungen möglich als mit einer Einzelverbindung (Single Link). In der folgenden Übersicht sehen Sie die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die eine Kombination aus digitalem und analogem Signal überträgt. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle bereits. Auch Computer mit sowohl DVI- als auch VGA-Ausgang verfügen oft über einen digitalen DVI-D Anschluss.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, während ein DVI-I Stecker nicht in einen DVI-D Anschluss passt. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss, nicht jedoch in einen DVI-D Anschluss.

Technische Daten DVI-I Dual Link Monitor-Verlängerungskabel

• Stecker: DVI-I (männlich) - DVI-I (weiblich)
• DVI-I Dual Link 24+5 Pins Stecker
• DVI männlich: kompatibel mit DVI-I 24+5 Pins Anschlüssen (nicht kompatibel mit DVI-D 24+1 Pins Anschlüssen)
• DVI weiblich: kompatibel mit DVI-I 24+5 Pins, DVI-I 18+5 Pins, DVI-D 24+1 Pins, DVI-D 18+1 Pins und DVI-A 12+5 Pins Steckern
• Übertragung von Videosignalen (kein Audio)
• Geeignet für Auflösungen bis 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI-Stecker mit Schrauben und DVI-Anschluss mit Schraubgewinden für optimale Verbindung
• American Wire Gauge: 30 AWG
• Leiter: Kupfer (CU)
• Kabeldurchmesser: 8 mm
• Konform mit RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
