Verwenden Sie dieses Keystone-Modul, um eine Keystone-Öffnung mit einem HDMI-Anschluss auszustatten.

Eigenschaften

• geeignet zur Befestigung in einer Keystone-Öffnung
• integrierter Verstärker zur Überbrückung von Entfernungen bis zu 30 Metern
• Signalrichtung: An den 'IN'-Port schließen Sie ein Gerät mit HDMI-Ausgang an, an den 'OUT'-Port schließen Sie ein Display mit HDMI-Eingang an
• beidseitiges Keystone-Modul: kann auf zwei Arten in der Keystone-Öffnung eingesetzt werden
• vertikal angeordneter HDMI-Anschluss

Spezifikationen

• Anschlüsse: HDMI-A (weiblich) - HDMI-A (weiblich)
• Anwendung: Keystone-Port (19,2 x 14,9 mm)
• Verwendung: Übertragung von Audio- und Videosignalen
• Version: HDMI 1.4 (HDMI High Speed mit Ethernet)
• Auflösungen: bis zu 4K @ 30Hz
• integrierter Verstärker: ja
• Signalrichtung: ja (IN / OUT)
• Kontakte: vergoldet
• Gehäuse: TPU
• Modulbreite: 17,2 mm
• konform: RoHS
• Farbe: weiß
• Garantie: 2 Jahre

Dieses Modul ist geeignet für:

• 3D
• Full HD (1080p)
• 4K @ 30Hz
• ARC
• HDCP 1.4
• Dolby TrueHD, DTS Master Audio, DTS-HD, DTS und Dolby Digital
• Ethernet über HDMI

Dieses Modul ist nicht geeignet für:

• 4K @ 60Hz
• 8K
• eARC
• HDR
• HDCP 2.2

Integrierter Verstärker

Dieses Keystone-Modul verfügt über einen integrierten Verstärker, der Entfernungen von bis zu 30 Metern überbrücken kann. Schließen Sie das kürzeste HDMI-Kabel an den 'IN'-Port und das längste HDMI-Kabel an den 'OUT'-Port an. Der integrierte Verstärker wird vom HDMI-Gerät am 'IN'-Port mit Strom versorgt. Wichtig ist, bei längeren Kabeln hochwertige HDMI-Kabel mit Kupferleitern zu verwenden (bei >10 m AWG26 oder niedriger).

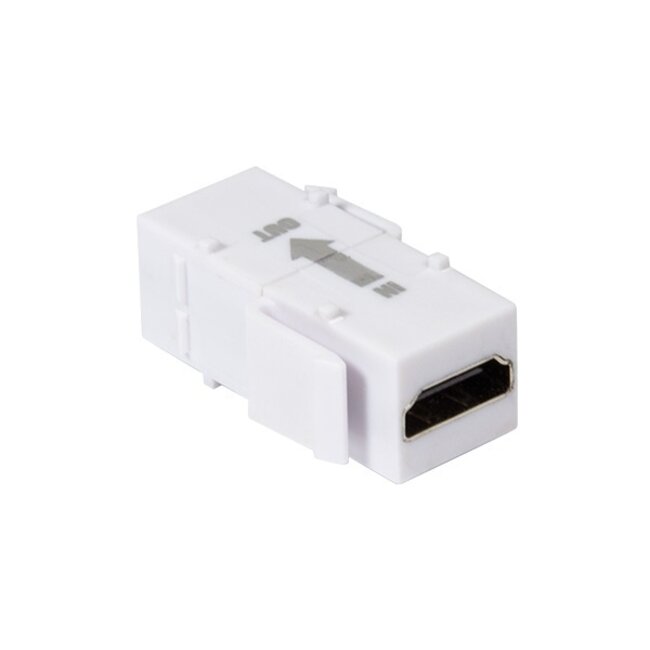

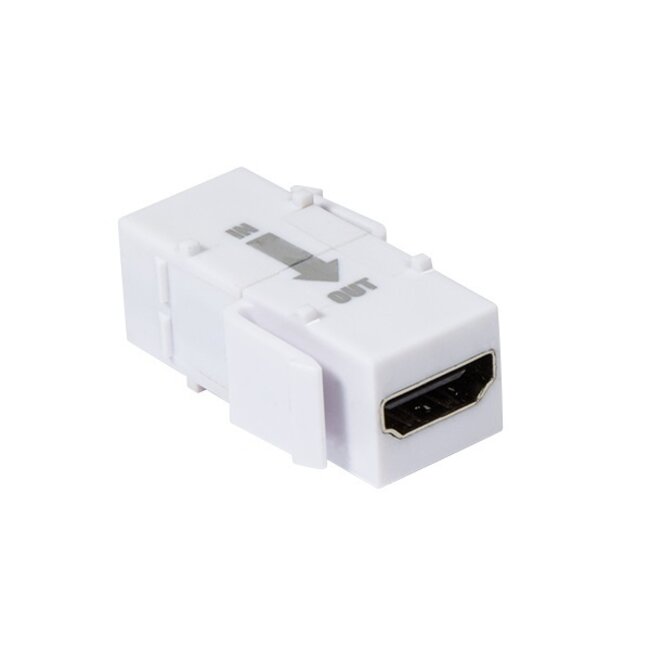

Signalrichtung

Dieses Keystone-Modul verfügt über einen 'IN'- und einen 'OUT'-Port. Schließen Sie an den 'IN'-Port das Gerät mit HDMI-Ausgang an. Verbinden Sie an den 'OUT'-Port Ihr HDMI-Display.

Beidseitiges Keystone-Modul

Sie können dieses Keystone-Modul auf zwei Arten in einer Keystone-Öffnung einsetzen. Das Modul kann mit der 'IN'-Seite nach außen oder mit der 'OUT'-Seite nach außen montiert werden. Prüfen Sie vor der Installation, welche Option für Sie passend ist.

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z. B. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen usw. Keystone ermöglicht eine einfache Installation von Anschlüssen an beliebigen Stellen, ohne Schrauben oder Löten. Die Module werden in die Öffnungen eingeklickt und die Kabel angeschlossen.

HDMI High Speed mit Ethernet

Dieses HDMI-Kabel entspricht den HDMI 1.4 (High Speed mit Ethernet) Spezifikationen. Selbstverständlich ist dieses Kabel vollständig kompatibel mit früheren Versionen HDMI 1.3 (High Speed) und HDMI 1.2 (Standard Speed).

ARC (Audio Return Channel)

Der Fernseher kann, sofern er ARC unterstützt, Audiosignale an einen Receiver zurücksenden, um den Ton abzuspielen. Dies ist besonders praktisch bei analogem oder digitalem Fernsehen über ein TV-Modul. Ein HDMI-Kabel reicht dann aus, um das Videosignal zum Fernseher zu übertragen und das Audiosignal vom Fernseher zum Receiver zurückzusenden.
