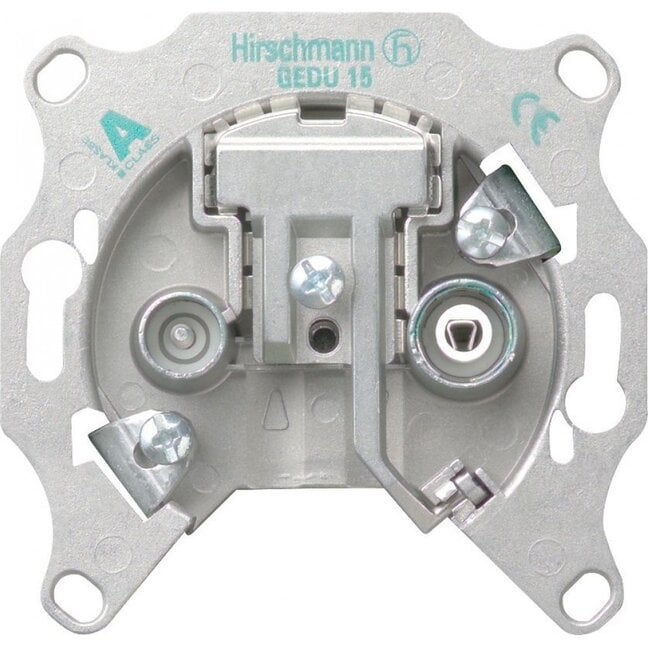

Hirschmann Durchgangsdose GEDU 15
Verwenden Sie diese Wanddose, um einen Radio- und TV-Anschluss in oder auf der Wand zu realisieren.
Anwendbar im Durchgangssystem
Diese Wandsteckdose kann in einem Durchgangssystem verwendet werden. Dank der Durchgangsfunktion können Sie ein Kabel in einen weiteren Raum/Fernseher führen. Dieses System nennt man Durchgangssystem. Wichtig ist, dass Sie den Durchgangsanschluss an der letzten Durchgangsdose Ihrer Installation korrekt mit einem Abschlusswiderstand abschließen.
Nicht rückkanaltauglich
In einem Durchgangssystem können keine Rückkanalsignale verwendet werden. Eine Durchgangsdose ist nicht rückkanaltauglich und lässt ein Rückkanalsignal im Falle der Nutzung interaktiver Dienste nicht an Ihren Kabelanbieter durch. Wenn Sie interaktive Dienste nutzen, empfiehlt sich die Verwendung eines Abzweigelements (Multitap, MFC-Serie) oder Verteilerelements (Splitter, DFC-Serie).
Lieferumfang umfasst nur die Unterputzdose
Diese Wandsteckdose wird ohne Aufbaurahmen und Abdeckplatte geliefert. Aufbaurahmen (AR20S) und Abdeckplatte (AD350) sind separat erhältlich. Die Wandsteckdose ist universell mit den meisten bekannten Marken von Einbau- und Aufbaumaterial kompatibel.
Durchgangssystem vs. Sternsystem
Aufgrund der aktuellen Entwicklungen im Kabel-TV-Markt ist es besser, sich für ein Sternsystem zu entscheiden. Bei diesem System werden alle Fernseher einzeln mit einem Kabel von einem zentralen Punkt aus versorgt. Manchmal ist das nicht möglich, und das Durchgangssystem ist eine Alternative. Im Durchgangssystem wird ein Kabel verwendet, um alle Fernseher im Haus mit einem Antennenverstärker zu verbinden. Unterwegs werden dann verschiedene Abzweigungen mit Durchgangsdosen gemacht. Verwenden Sie die folgende Richtlinie beim Kauf einer Durchgangsinstallation.
Durchgangssystem bis zu 4 Fernseher
- Verwenden Sie einen Antennenverstärker mit mindestens 18 - 20 dB Verstärkung
- Verwenden Sie Durchgangsdosen mit einer Dämpfung von 14 - 15 dB
- Verwenden Sie einen Abschlusswiderstand an der letzten Durchgangsdose (verwenden Sie vorzugsweise keine Enddose)
Durchgangssystem ab 5 Fernseher
- Verwenden Sie einen Antennenverstärker mit mindestens 25 - 30 dB Verstärkung
- Verwenden Sie Durchgangsdosen mit unterschiedlicher Dämpfung bei Installationen ab 5 Fernsehern:
- Bei 5 Fernsehern: 2x 14/15 dB, 2x 10 dB, 1x 8 dB oder 2x 14/15 dB, 3x 10 dB
- Bei 6 Fernsehern: 2x 14/15 dB, 2x 10 dB, 2x 8 dB oder 3x 14/15 dB, 3x 10 dB
- Bei 7 Fernsehern: 2x 14/15 dB, 2x 10 dB, 3x 8 dB oder 4x 14/15 dB, 3x 10 dB
- Verwenden Sie einen Abschlusswiderstand an der letzten Durchgangsdose (verwenden Sie vorzugsweise keine Enddose)
Diese Wandsteckdose kann verwendet werden zur Weiterleitung von:
- Analogen und digitalen TV- und Radiosignalen
- Satellitensignalen (SAT)
- High Definition TV (HDTV)
- Ultra HD/4K Ready TV
- Frequenzen bis 2400 MHz
Spüren Sie Spannung auf Ihrem Koaxialkabel?
Wenn Sie beim Montieren der Wandsteckdose Spannung auf dem Kabel spüren, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Anschlussmöglichkeit an den Schutzleiter vorhanden, installieren Sie eine Überspannungsschutzvorrichtung in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
Technische Daten Hirschmann Durchgangsdose GEDU 15
- Eingang: Anschluss für abisoliertes Koaxialkabel
- Ausgänge: 1x Koax IEC (männlich) / 1x Koax IEC (weiblich)
- Durchgang: Anschluss für abisoliertes Koaxialkabel
- 2-Loch Wandsteckdose für Radio und TV
- Abzweigdämpfung: 15 dB
- Durchgangsdämpfung: 1 dB
- Abschirmung: Klasse >A
- Frequenzbereich: 5 - 2400 MHz (2 GHz ready)
- Impedanz: 75 Ohm
- Nicht geeignet für den Einsatz in rückkanaltauglichen Hausinstallationen
- Push-Lock-Technologie für schnelles, einfaches und sicheres Befestigen des Kabels
- Universell kompatibel mit den meisten bekannten Marken von Einbau- und Aufbaumaterial
- Ecken sind abbrechbar für runde Unterputzdosen
- Aufgrund der geringen Tiefe auch für halbtiefe Unterputzdosen geeignet
- Konform: RoHS, CE
- Farbe: Grau
- Garantie: 2 Jahre
