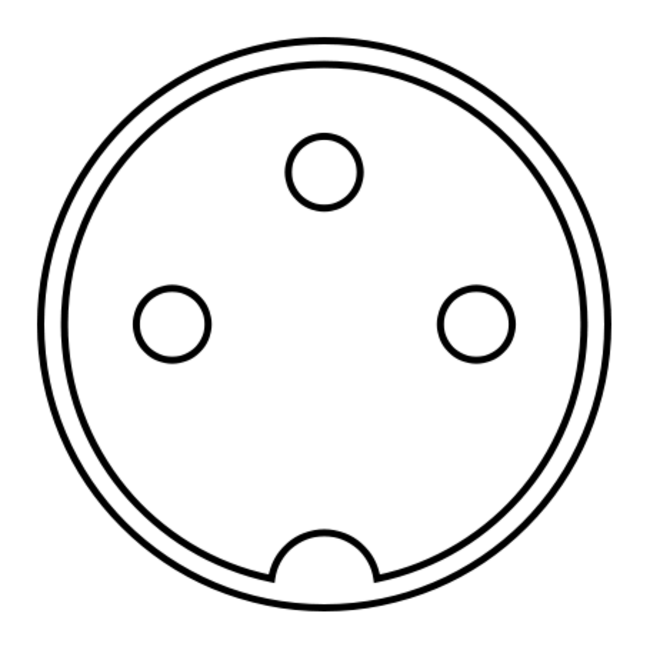

Hirschmann MAK 30 DIN 3-poliger (weiblicher) Stecker

DIN Gegenstecker mit 3 Pins, die Sie an ein Audiokabel löten können. Dieser DIN-Stecker ist ein älterer Stecker, der hauptsächlich bei Mono-Mikrofonen, Mono-Kopfhörern, Mono-Bandrecordern und Mono-Plattenspielern zu finden ist. Der dritte Pin macht diesen Stecker auch für symmetrische Mono-Mikrofone geeignet.

Achtung! Dies ist ein 3-poliger DIN-Stecker und kein XLR-Stecker

Viele neuere Mono- und Stereo-Mikrofone verfügen über einen XLR-Anschluss. Der 3-polige DIN-Stecker ist nicht mit einem XLR-Stecker kompatibel. Überprüfen Sie daher sorgfältig Ihr Mikrofon, gehen Sie aber davon aus, dass Sie einen XLR-Stecker benötigen. Fast jedes Mikrofon hat einen XLR-Anschluss, nur sehr alte Modelle könnten über einen 3-poligen DIN-Stecker verfügen. Unter „Produkte nachbestellen“ finden Sie einen XLR-Stecker.

DIN-Stecker

Ein DIN-Stecker ist eine Steckverbindungsart, die für verschiedene Anwendungen verwendet wird. DIN steht für Deutsches Institut für Normung und darf in der Regel frei von Herstellern elektronischer Geräte verwendet werden. Für die Nutzung des Steckers müssen keine Lizenzgebühren gezahlt werden, was den Stecker besonders geeignet macht für Anwendungen, bei denen eine bestimmte Anzahl von Signalen übertragen werden muss. DIN-Stecker bestehen in der Regel aus einem Mantel (Masse) mit einer Anzahl von Pins im Inneren. Der Stecker ist in einer großen Ausführung (DIN) oder kleinen Ausführung (Mini DIN) und mit unterschiedlicher Pin-Anzahl erhältlich. Es gibt standardisierte DIN-Stecker, aber auch abweichende (nicht standardisierte) DIN-Stecker. Seit den 1990er Jahren nimmt die Verwendung von DIN-Steckern ab, aber auch heute werden noch elektronische Geräte mit DIN-Anschlüssen hergestellt.

Technische Daten Hirschmann MAK 30 DIN 3-poliger (weiblicher) Stecker

• Stecker: DIN 3-polig (weiblich)
• Anwendung: u.a. Mono-Audio
• Ausführung: gerader Stecker
• Befestigung: Löten
• Kabelschutz: ja
• Kontaktmaterial: Messing mit Zinnbeschichtung
• Material: PA 66 / Kunststoff (PE)
• Spannung / Leistung: UC 34 V / < 4 A
• geeignet für Kabel mit einem Durchmesser bis 5,5 mm
• Umgebung (Schutzklasse + Temperatur): IP 30 / -20 °C bis +60 °C
• Norm: EN 60 130-09, DIN 41524, UL Standard 94V-2
• Konformität: RoHS
• Garantie: 2 Jahre

Downloads

Produktdatenblatt
