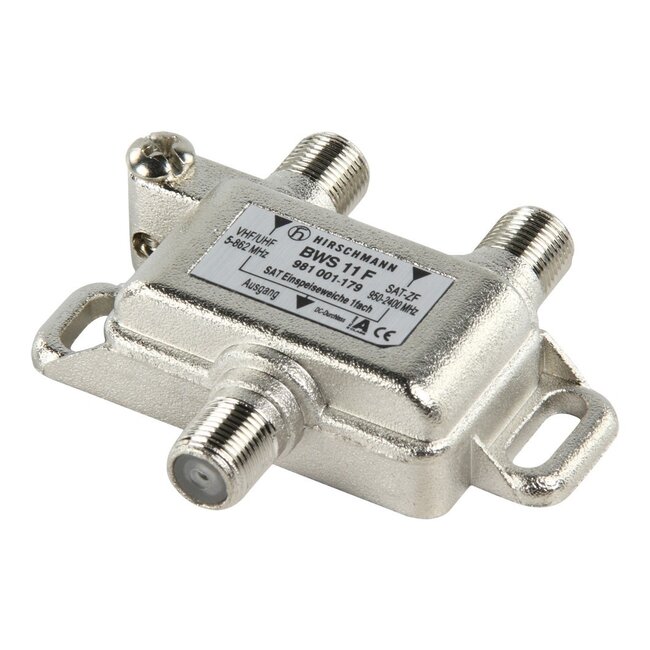

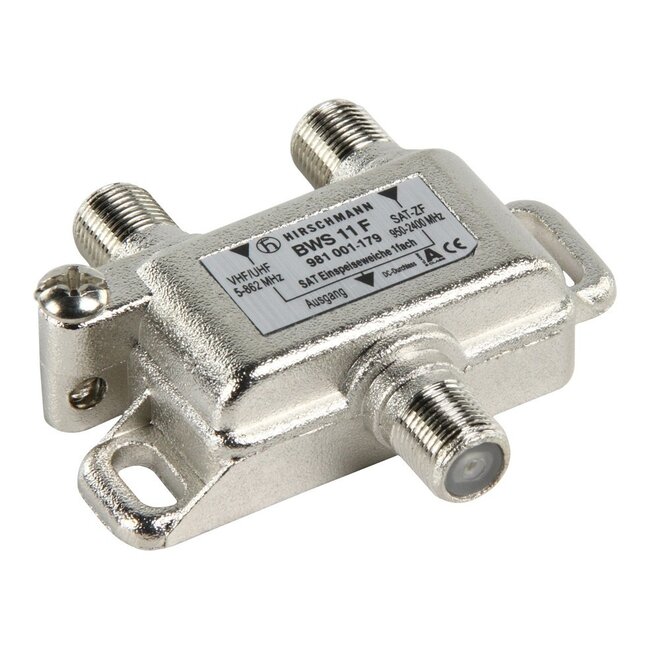

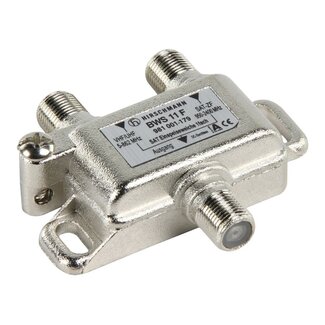

Hirschmann Satelliten-/TV-Kombiner BWS11F

Verwenden Sie diesen Kopplerfilter, wenn Sie eine Satellitenschüssel besitzen, um beispielsweise ausländische Sender zu empfangen, aber auch einen niederländischen Anbieter, um Ihre niederländischen Sender über das Kabel zu empfangen. Sie benötigen diesen Kopplerfilter, um beide Signale auf ein Koaxialkabel zusammenzuführen. Dieses Kabel können Sie anschließend an die Wandsteckdose FS302F anschließen. So müssen Sie nur ein Kabel durch Ihr Haus verlegen und können dennoch in jedem Raum Kabel- und Satellitensender empfangen.

Wie funktioniert ein Kombiner?

• Schließen Sie das Kabel vom LNB an den Anschluss „SAT-ZF 950-2400 MHz“ an
• Verbinden Sie den Ausgang des Abonnentenübernahmepunkts Ihres Anbieters mit dem Anschluss „VHF/UHF 5-862 MHz“
• Verbinden Sie den Ausgang („Ausgang“) des Kombiners mit dem Eingang der 3-Loch-Wandsteckdose (z. B. Hirschmann FS302F)
• Die Wandsteckdose kann nun für TV-, Radio- und Satellitensignale verwendet werden

Achtung bei der Ziggo Horizon Box

Wenn Sie eine Horizon Box von Ziggo verwenden, schließen Sie diese vor dem Kombiner an. Der Kombiner ist bis 862 MHz getestet, die Horizon Box nutzt Frequenzen über 862 MHz. Erstellen Sie daher eine separate Abzweigung, bevor das Signal Ihres Anbieters in den Kombiner eingespeist wird.

Eigenschaften:

• Hohe Abschirmung: Klasse A
• Fügt Satellitensignale und das Signal Ihres Kabelanbieters zusammen
• Frequenzbereich Ausgang: 5 - 2400 MHz (geeignet für Satellitenanlagen)
• Dämpfung: 3 dB
• DC-Pass: Ermöglicht Stromdurchleitung z. B. vom Receiver zum LNB (max. 500 mA)

Abschlusswiderstand für nicht genutzte Ausgänge

Nicht genutzte Anschlüsse müssen mit einem Abschlusswiderstand abgeschlossen werden.

Erdungsanschluss

Ihre CAI-Anlage sollte nur an einer Stelle geerdet werden. Schließen Sie vorzugsweise Ihren Abonnentenübernahmepunkt (AOP) an den Erdungspunkt in Ihrem Sicherungskasten an. Ist dies nicht möglich, dann die Verstärker. Falls auch das nicht möglich ist, dann den Verteiler.

Schützen Sie Ihre CAI-Anlage

Verhindern Sie Überspannungsschäden an Ihren Fernsehern, Decodern, Verstärkern und anderen Geräten, die an Ihre Satellitenanlage angeschlossen sind. Schließen Sie daher einen Überspannungsschutz am Ausgang Ihres LNB an. So sind alle anderen Komponenten Ihrer Satellitenanlage geschützt.

Technische Daten Hirschmann Satelliten-/TV-Kombiner BWS11F

• Anschlüsse: 3x F (weiblich)
• Aufteilung: 1x LNB-Eingang + 1x TV-Eingang - 1x Ausgang
• Dämpfung: 3 dB
• Frequenzbereich Eingang VHF/UHF (Kabel): 5 - 862 MHz
• Frequenzbereich Eingang SAT-ZF (Satellit): 950 - 2400 MHz
• Frequenzbereich Ausgang: 5 - 2400 MHz (geeignet für Satellitenanlagen)
• Klasse A Abschirmung
• DC-Pass (max. 500 mA)
• Garantie: 5 Jahre
