Hirschmann Wandsteckdose EDC 1000 E SHOP komplett / KabelKeur und Ziggo geeignet

Verwenden Sie diese Wandsteckdose, um einen Radio- und TV-Anschluss in oder auf der Wand zu realisieren.

Rückkanalfähig

Die Wandsteckdose ist rückkanalfähig und leitet ein Rücksignalsignal an Ihren Kabelanbieter weiter, falls Sie interaktive Dienste nutzen. Sie können interaktive Receiver mit integriertem Kabelmodem an diese Wanddose anschließen.

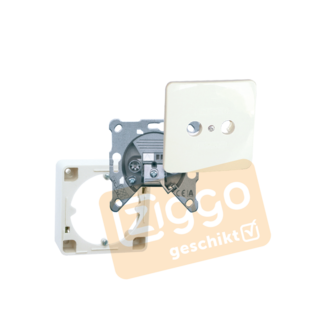

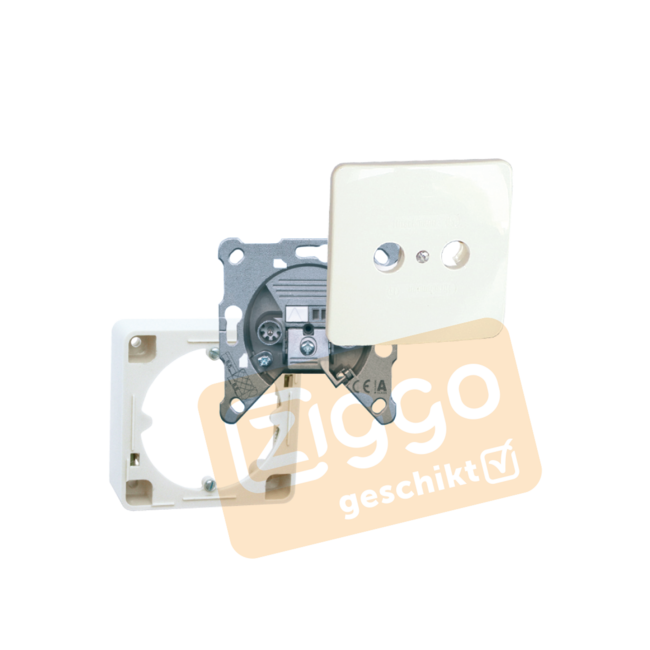

Komplettlieferung inklusive Aufbaurahmen und Abdeckplatte

Diese Wandsteckdose wird inklusive Aufbaurahmen und Abdeckplatte geliefert. Dadurch ist sie sowohl für Aufputz- als auch für Unterputzanwendungen geeignet. Sie können selbst entscheiden, ob Sie den Aufbaurahmen verwenden möchten.

SHOP-Ausführung

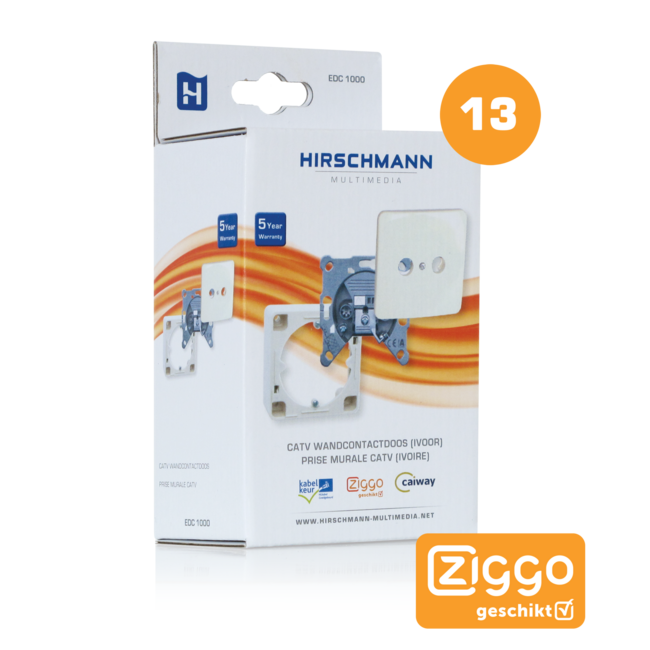

Dies ist die SHOP-Ausführung, die in einer Einzelhandelsverpackung geliefert wird.

Ziggo geeignet und KabelKeur zertifiziert

Diese Wandsteckdose ist Ziggo geeignet und von Ziggo für die Verwendung mit Ziggo interaktiven Receivern und Kabelmodems (u.a. Cisco und Horizon Box Receiver) zertifiziert. Außerdem ist dieser Verstärker NLkabel-zertifiziert und daher mit dem KabelKeur-Siegel versehen.

Der EDC 1000 E kann verwendet werden zur Übertragung von:

• analogen und digitalen TV- und Radiosignalen
• High Definition TV (HDTV)
• Ultra HD/4K Ready TV
• interaktivem TV, einschließlich Video On Demand und verpasste Sendungen
• Frequenzen bis 1218 MHz
• Kabelinternet und Telefonie

Spüren Sie Spannung auf Ihrem Koaxialkabel?

Wenn Sie beim Montieren der Wandsteckdose feststellen, dass Spannung auf dem Kabel liegt, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Anschlussmöglichkeit an den Schutzleiter vorhanden, installieren Sie bitte eine Überspannungsschutzvorrichtung in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.

Technische Daten Hirschmann Wandsteckdose EDC 1000 E SHOP komplett / KabelKeur und Ziggo geeignet

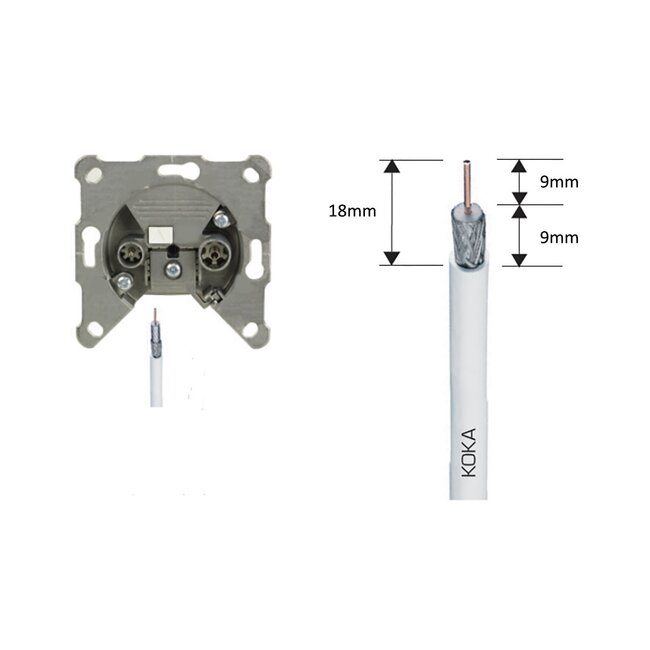

• Eingang: Anschluss für abisoliertes Koaxialkabel
• Ausgänge: 1x Koax IEC (männlich) / 1x Koax IEC (weiblich)
• 2-Loch Wandsteckdose für Radio und TV
• Abschirmung: Klasse >A (>85 dB, EN 50083-2)
• Frequenzbereich: 5 - 1218 MHz (1,2 GHz ready)
• Impedanz: 75 Ohm
• geeignet für rückkanalfähige Installationen
• einfach galvanische Trennung
• Push-Lock-Technologie für schnelles, einfaches und sicheres Befestigen des Kabels
• universell einsetzbar mit den meisten bekannten Marken von Einbau- und Aufbaumaterial
• Ecken sind abbrechbar für runde Unterputzdosen
• durch geringe Tiefe auch für halbtiefe Unterputzdosen geeignet
• konform: RoHS, CE, Ziggo geeignet, KabelKeur
• Farbe: grau (Unterputzdose) / elfenbein RAL1013 (Aufbaurahmen und Abdeckplatte)
• Garantie: 2 Jahre

Lieferumfang:

• 1x EDC 1000 E
• 1x Abdeckplatte
• 1x Aufbaurahmen

Achtung! Nicht genutzte Anschlüsse müssen abgeschlossen werden

Nicht genutzte Ausgänge müssen abgeschlossen werden, um Einstrahlung unerwünschter Signale zu verhindern. Verwenden Sie hierfür einen Abschlusswiderstand.

Spüren Sie Spannung auf Ihrem Koaxialkabel?

Wenn Sie beim Montieren der Wandsteckdose feststellen, dass Spannung auf dem Kabel liegt, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Anschlussmöglichkeit an den Schutzleiter vorhanden, installieren Sie bitte eine Überspannungsschutzvorrichtung in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
