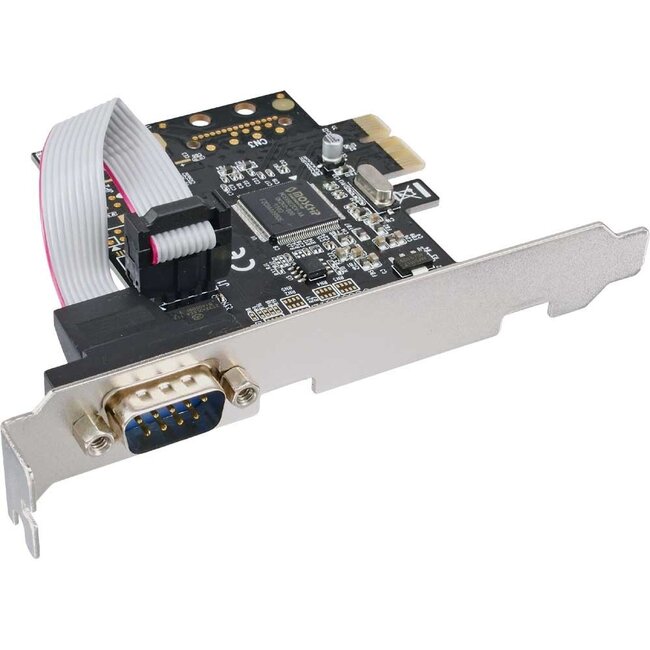

InLine serielle RS232 PCI-Express Karte mit 1x 9-poligem SUB-D Anschluss

Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI Express (PCIe) Karte um einen 9-poligen SUB-D Anschluss. Die Installation der Karte in einen freien PCIe-Steckplatz ist einfach.

Eigenschaften:

• Anschlüsse: 1x 9-poliger SUB-D (männlich)
• Geeignet für den Einbau in einen PCI-Express (PCIe) Steckplatz
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Unterstützt Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s
• Chipset: MosChip MCS9922
• Kompatibel mit Windows, Linux, Mac OS und DOS

SUB-D Anschlüsse

SUB-D Anschlüsse, auch bekannt als D-Sub oder D-Subminiatur, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war früher passend, heute handelt es sich um relativ große Anschlüsse. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt von einem Code, der die genaue Anzahl der Pins angibt. Es gibt SUB-D Anschlüsse mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Anschluss, während ein DA15M ein 15-poliger SUB-D Anschluss ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

PCI

PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Steckplätze ermöglichen es, zusätzliche Funktionen wie Soundkarten oder Netzwerkkarten hinzuzufügen.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Datenübertragungsraten. PCIe ist in verschiedenen Größen erhältlich: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert dies jedoch nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die vor allem in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten Ihren PC und schauen Sie auf das Motherboard. Meist muss dafür die linke Seitenabdeckung des Gehäuses entfernt werden. Das Motherboard ist die größte Leiterplatte im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Steckplätze befinden sich unten links auf dem Motherboard. Anhand des Bildes in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

Spezifikationen der InLine seriellen RS232 PCI-Express Karte mit 1x 9-poligem SUB-D Anschluss

• Externe Anschlüsse: 1x 9-poliger SUB-D (männlich)
• Interne Anschlüsse: 1x PCIe Bus (x1)
• Geeignet für den Einbau in einen PCI-Express (PCIe) Steckplatz
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Unterstützt Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s
• Chipset: MosChip MCS9922
• Entspricht PCI-Express Spezifikation 1.1
• Unterstützt den Einbau mehrerer Karten in einem PC
• Kompatibel mit industriellen Standards 16C450 / 16C550 UART
• 256 Byte FIFO-Speicher
• Unterstützt Hardware- und Software-Flow-Control
• Unterstützt serielle Formate mit 5, 6, 7 und 8 Bits
• Unterstützt Paritätstypen: gerade, ungerade, keine, space und mark
• Unterstützt 1- oder 2-Stoppbit-Betrieb
• Kompatibel mit Windows, Linux, Mac OS und DOS
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre

Downloads

Treiber Windows 10
Treiber Windows 7
