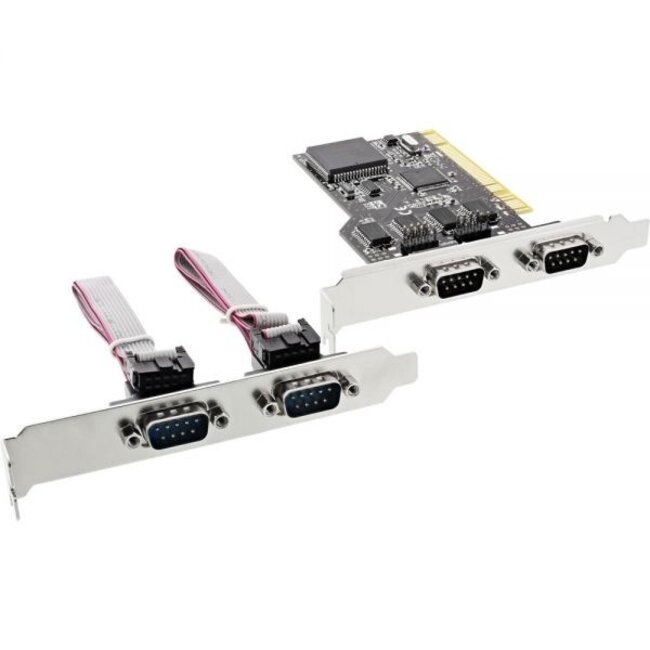

InLine serielle RS232 PCI-Karte mit 4 9-poligen SUB-D Anschlüssen

Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI-Karte um 4 9-polige SUB-D Anschlüsse. Die Installation der Karte in einen freien PCI-Steckplatz ist einfach.

Eigenschaften:

• Anschlüsse: 4x 9-polige SUB-D (männlich)
• geeignet für den Einbau in einen PCI-Steckplatz
• nicht kompatibel mit PCI-Express (PCIe) und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• unterstützt Übertragungsgeschwindigkeiten bis zu 115,2 Kb/s
• Chipsatz: MosChip MCS9865
• kompatibel mit Windows und Linux

SUB-D Steckverbinder

SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Steckverbinder. SUB-D Steckverbinder haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckertyp mit der genauen Anzahl der Pins. Es gibt SUB-D Steckverbinder mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

PCI

PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Steckplätze ermöglichen es, dem Motherboard zusätzliche Funktionen hinzuzufügen, wie z.B. eine Soundkarte oder Netzwerkkarte.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Geschwindigkeiten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert dies jedoch nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten Ihren PC und schauen Sie auf das Motherboard – meist muss dazu die linke Seitenabdeckung des Gehäuses entfernt werden. Das Motherboard ist die größte Platine im Computer und ist meist an der Rückwand befestigt. Die PCI(e)-Steckplätze befinden sich unten links auf dem Motherboard. Anhand des Bildes in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

Spezifikationen der InLine seriellen RS232 PCI-Karte mit 4 9-poligen SUB-D Anschlüssen

• externe Anschlüsse: 4x 9-polige SUB-D (männlich)
• interne Anschlüsse: 1x 32-Bit PCI-Bus + 2x COM-Port Pin-Header* (männlich)
• geeignet für den Einbau in einen PCI-Steckplatz
• nicht kompatibel mit PCI-Express (PCIe) und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Übertragungsgeschwindigkeiten bis zu 115,2 Kb/s
• Chipsatz: MosChip MCS9865
• einfache Installation: IRQ und I/O-Adresse werden automatisch zugewiesen
• unterstützt das Teilen von PCI-IRQ für den Einsatz zusätzlicher Schnittstellenkarten
• entspricht PCI-Spezifikation 2.3
• unterstützt PCI-Strommanagement
• kompatibel mit industriellem Standard 16C550 UART
• 256 Byte FIFO-Speicher
• unterstützt Hardware- und Software-Flow-Control
• unterstützt serielle Formate mit 5, 6, 7, 8 und 9 Bits
• kompatibel mit Windows und Linux
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre
• *Hier schließen Sie das Bracket mit 2 zusätzlichen Anschlüssen an

Downloads

Treiber Windows 7
Treiber Windows 10
Hier klicken, um die Treiber für Linux herunterzuladen
