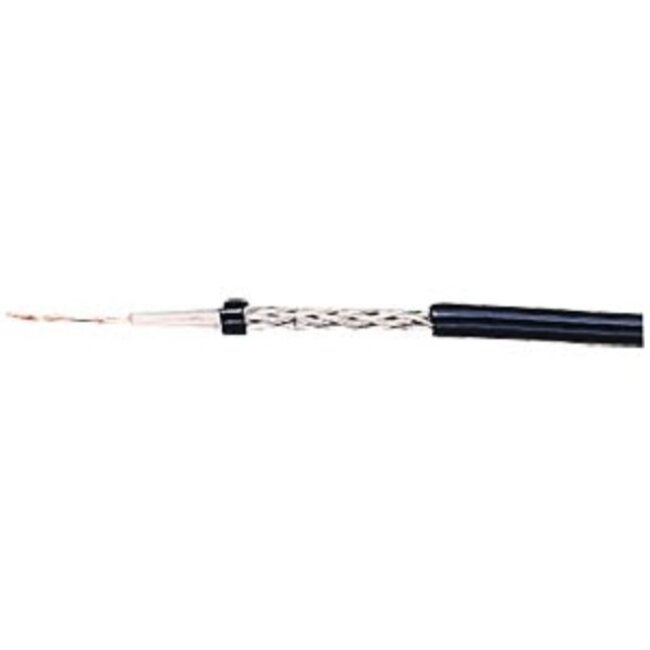

Syntronic RG174A/U 50 Ohm Koaxialkabel auf Rolle für den Innenbereich

Antennenkabel, das Sie für Installationszwecke verwenden können. Dieses Kabel eignet sich hervorragend zum Anschluss von WLAN-Antennen, GSM-Antennen, GPS-Antennen und anderen Antennentypen.

Eigenschaften:

• 50 Ohm Impedanz
• doppelte Abschirmung
• flexible Leiter aus CCS (Copper Clad Steel / Stahl mit Kupferbeschichtung)
• dieses Kabel wird hauptsächlich zum Anschluss von WLAN-, GSM-, GPS- und anderen Antennen verwendet

RG-Kabel

Viele Koaxialkabel tragen einen RG-(Radio Guide)-Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach „RG“ folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

RG174 Kabel

Das RG174 Kabel ist ein äußerst flexibles Koaxialkabel, das häufig für den Anschluss von Antennen verwendet wird. An RG-174 werden meist kleinere Steckverbinder angebracht, wie z.B. SMA, SMB, MCX, MMCX etc. Die Impedanz beträgt 50 Ohm.

Achtung! Es gibt 50 Ohm, 75 Ohm und 93 Ohm Kabel!

50 Ohm und 75 Ohm sind am gebräuchlichsten, 93 Ohm kommt nur in speziellen Fällen vor. Wichtig ist, immer die richtige Impedanz zu verwenden. 50 Ohm wird bei Frequenzen bis 4 GHz eingesetzt, 75 Ohm bis 2 GHz. Die 93 Ohm Variante findet man vor allem in der Luftfahrt und wurde in Computernetzwerken der 70er und frühen 80er Jahre verwendet.

Technische Daten Syntronic RG174A/U 50 Ohm Koaxialkabel auf Rolle für den Innenbereich

• Installationskabel für den Innenbereich: wird ohne Steckverbinder geliefert
• Kabeltyp: RG-174A/U
• Leiterart: CCS (Copper Clad Steel / Stahl mit Kupferbeschichtung)
• Abschirmung: doppelt
• Impedanz: 50 Ohm
• Isolierung: PE
• Mantel: PVC
• Leiterdurchmesser: 7 x 0,16 mm (flexibel)
• Dielektrikum-Durchmesser (innerer Teil): 1,54 mm
• Außendurchmesser Mantel: 2,8 mm
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Dämpfung:

• 10 MHz: 9,6 dB / 100 m
• 20 MHz: 13,7 dB / 100 m
• 50 MHz: 21,8 dB / 100 m
• 100 MHz: 31,1 dB / 100 m
• 200 MHz: 44,5 dB / 100 m
• 300 MHz: 50,3 dB / 100 m
• 500 MHz: 72,7 dB / 100 m
• 800 MHz: 91,3 dB / 100 m
• 1000 MHz: 106,1 dB / 100 m
