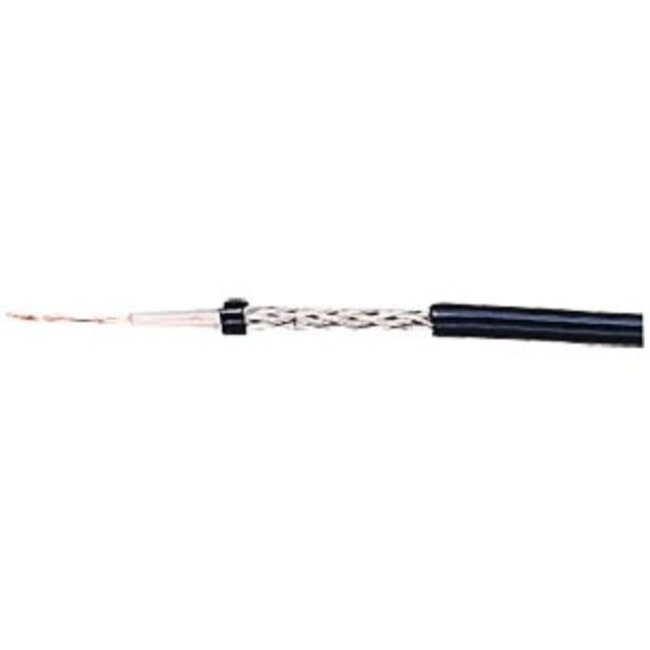

Syntronic RG174A/U 50 Ohm Koaxialkabel auf Rolle für den Innenbereich

Antennenkabel, das Sie für Installationszwecke verwenden können. Dieses Kabel ist besonders geeignet zum Anschluss von WLAN-Antennen, GSM-Antennen, GPS-Antennen und anderen Antennenarten.

Eigenschaften:

• 50 Ohm Impedanz
• doppelte Abschirmung
• flexible Leiter aus CCS (Copper Clad Steel / mit Kupfer beschichteter Stahl)
• dieses Kabel wird hauptsächlich für den Anschluss von WLAN-, GSM-, GPS- und anderen Antennen verwendet

RG-Kabel

Viele Koaxialkabel tragen einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach "RG" folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem Buchstaben.

RG174 Kabel

Das RG174 Kabel ist ein äußerst flexibles Koaxialkabel, das häufig zum Anschluss von Antennen verwendet wird. An RG-174 werden meist kleinere Steckverbinder angebracht, wie z.B. SMA, SMB, MCX, MMCX usw. Die Impedanz beträgt 50 Ohm.

Achtung! Es gibt 50 Ohm, 75 Ohm und 93 Ohm Kabel!

50 Ohm und 75 Ohm Kabel sind am gebräuchlichsten, 93 Ohm kommen nur in speziellen Fällen vor. Wichtig ist, immer die richtige Impedanz zu verwenden. 50 Ohm wird bei Frequenzen bis 4 GHz eingesetzt, 75 Ohm bis 2 GHz. Die 93 Ohm Variante findet man hauptsächlich in der Luftfahrt und wurde in den 70er und frühen 80er Jahren in Computernetzwerken verwendet.

Technische Daten Syntronic RG174A/U 50 Ohm Koaxialkabel auf Rolle für den Innenbereich

• Installationskabel für den Innenbereich: wird ohne Steckverbinder geliefert
• Kabeltyp: RG-174A/U
• Leiterart: CCS (Copper Clad Steel / mit Kupfer beschichteter Stahl)
• Abschirmung: doppelt
• Impedanz: 50 Ohm
• Isolierung: PE
• Mantel: PVC
• Leiterdurchmesser: 7 x 0,16 mm (flexibel)
• Dielektrikum-Durchmesser (innerer Teil): 1,54 mm
• Außendurchmesser: 2,8 mm
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Dämpfung:

• 10 MHz: 9,6 dB / 100 m
• 20 MHz: 13,7 dB / 100 m
• 50 MHz: 21,8 dB / 100 m
• 100 MHz: 31,1 dB / 100 m
• 200 MHz: 44,5 dB / 100 m
• 300 MHz: 50,3 dB / 100 m
• 500 MHz: 72,7 dB / 100 m
• 800 MHz: 91,3 dB / 100 m
• 1000 MHz: 106,1 dB / 100 m
