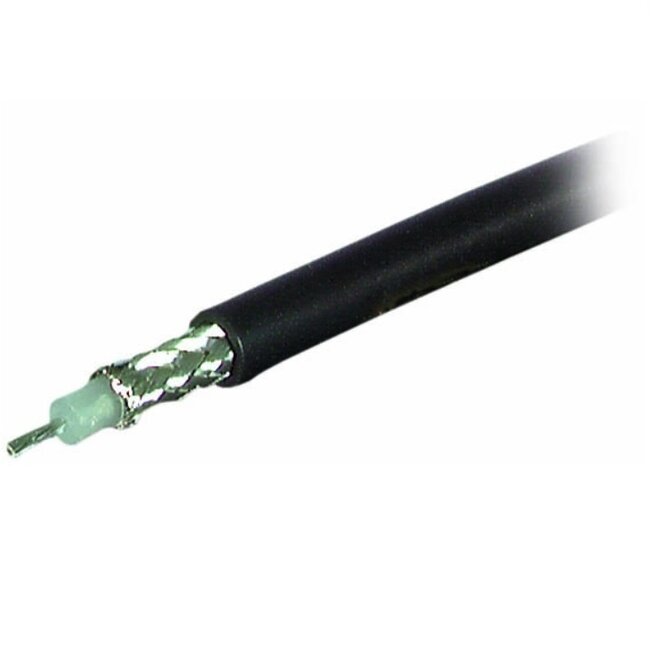

Syntronic RG58C/U 50 Ohm Koaxialkabel auf Rolle für den Innenbereich

Antennenkabel, das Sie für Installationszwecke verwenden können. Dieses Kabel ist besonders geeignet für experimentelle Anwendungen (PMTs, DAQs, Verstärker etc.) und für Frequenzen bis zu 4 GHz geeignet.

Eigenschaften:

• 50 Ohm Impedanz
• doppelte Abschirmung
• flexible Leiter aus verzinntem Kupfer
• dieses Kabel wird hauptsächlich für Frequenzen bis 4 GHz verwendet
• ideal für experimentelle Anwendungen (PMTs, DAQs, Verstärker etc.)

RG-Kabel

Viele Koaxialkabel haben einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach RG folgt meist eine 2- oder 3-stellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

Achtung! Es gibt 50 Ohm, 75 Ohm und 93 Ohm Kabel!

50 Ohm und 75 Ohm sind am häufigsten, 93 Ohm kommt nur in speziellen Fällen vor. Wichtig ist, immer die richtige Impedanz zu verwenden. 50 Ohm wird für Frequenzen bis 4 GHz verwendet, 75 Ohm bis 2 GHz. Die 93 Ohm Variante findet man vor allem in der Luftfahrt und wurde in den 70er und frühen 80er Jahren in Computernetzwerken eingesetzt.

Technische Daten Syntronic RG58C/U 50 Ohm Koaxialkabel auf Rolle für den Innenbereich

• Installationskabel für den Innenbereich: wird ohne Stecker geliefert
• Kabeltyp: RG-58C/U
• Leiterart: verzinntes Kupfer
• Abschirmung: doppelt
• Frequenzbereich: geeignet für Frequenzen bis 4 GHz
• Impedanz: 50 Ohm
• Isolierung: PE
• Mantel: PVC
• Leiterdurchmesser: 19 x 0,18 mm (flexibel)
• Dielektrikum-Durchmesser (innerer Teil): 2,95 mm
• Außendurchmesser: 4,95 mm
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Dämpfung:

• 10 MHz: 4,7 dB / 100 m
• 20 MHz: 7,2 dB / 100 m
• 50 MHz: 10,7 dB / 100 m
• 100 MHz: 15,3 dB / 100 m
• 200 MHz: 22,8 dB / 100 m
• 300 MHz: 28,3 dB / 100 m
• 500 MHz: 37,0 dB / 100 m
• 800 MHz: 48,8 dB / 100 m
• 1000 MHz: 55,5 dB / 100 m
