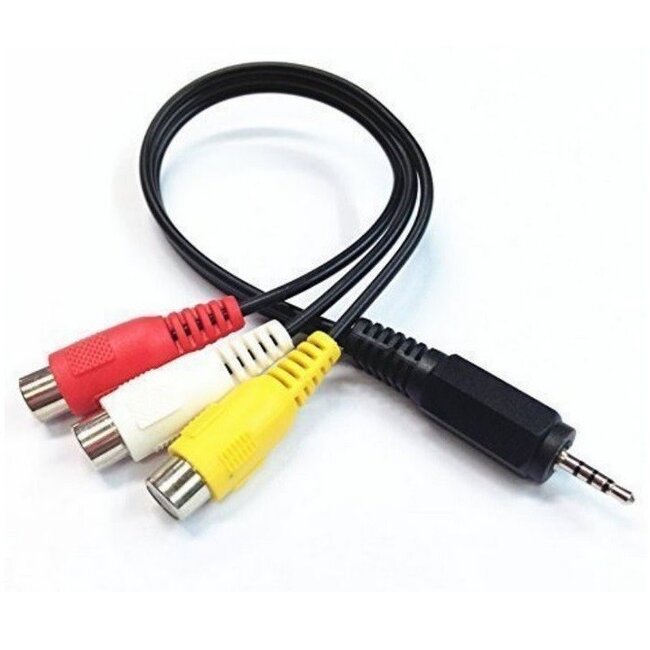

2,5mm Klinkenstecker (m) - Composite 3RCA (w)
Signaltyp: analoges Audio/Video (4-poliger 2,5mm Klinkenstecker)
Adapter mit Kabel

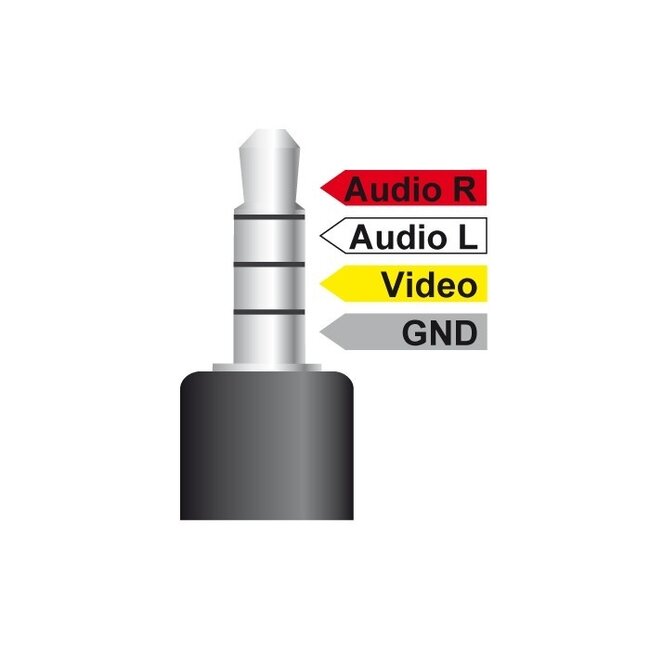

Pinbelegung TRRS: rechts (Spitze), links (Ring), Video (Ring), Masse (Hülse)
Lesen Sie mehr.
Verwenden Sie diesen Kabeladapter, um ein (tragbares) Gerät mit 4-poliger 2,5mm Klinken-Audio- und Videoanschluss mit einem Kabel mit Composite Audio- und Videoanschlüssen zu verbinden.
Die Pinbelegung des 4-poligen 2,5mm Klinkensteckers ist nicht einheitlich und kann je nach Marke oder Gerät variieren. Dieser Adapter folgt der folgenden Pinbelegung: TRRS: Audio rechts / Audio links / Video / Masse. Auf dem Bild zu diesem Artikel sehen Sie genau, welcher Teil des Steckers welches Signal überträgt.
Achtung! Dieser Artikel verfügt über einen 4-poligen 2,5mm Klinkenstecker. Dieser Stecker ist kleiner als der weit verbreitete 3,5mm Klinkenstecker für Kopfhörer/AUX (Mini-Klinke). Bitte prüfen Sie genau, ob Sie diesen kleineren Stecker benötigen.
Der 2,5mm Klinkenstecker ist kleiner als der 3,5mm Klinkenstecker (Mini-Klinke) und wird auch als Micro-Klinke bezeichnet. Dieser Anschluss findet sich vor allem an kleineren tragbaren Geräten wie Walkie-Talkies, Telefonen, PDAs, Kameras usw.
Dieser Adapter verfügt über einen 4-poligen Stecker, erkennbar an den 3 schwarzen Ringen, die die 4 Pole trennen. Das bedeutet, dass dieser Stecker neben Audio links, rechts und Masse auch ein drittes Signal (Video) überträgt. Dadurch ist dieser Adapter ideal geeignet für tragbare Geräte mit einem 4-poligen 2,5mm Ausgang.
Der Composite-Video-Stecker ist ein älterer Videoanschluss, den Sie an der gelben Farbe erkennen. Weitere Bezeichnungen für Composite sind CVBS oder im Englischen composite. (Ältere) tragbare Geräte wie Videokameras und tragbare DVD-Player verfügen oft über diesen Anschluss, aber auch Fernseher, Videorekorder und Beamer haben meist an leicht zugänglichen Stellen (Seite, Vorderseite) einen Composite-Video-Eingang.
