2x 3,5mm > 3,5mm 4-poliger Headset-Adapter (CTIA/AHJ) / vergoldet

Verwenden Sie diesen Adapter, um ein Headset von Apple- oder Android-Smartphones mit einem Anschluss an einen PC oder Notebook mit 2 Anschlüssen (grün für Audio und rosa für Mikrofon) anzuschließen. Dieses Kabel folgt der CTIA/AHJ-Belegung.

CTIA/AHJ Belegung

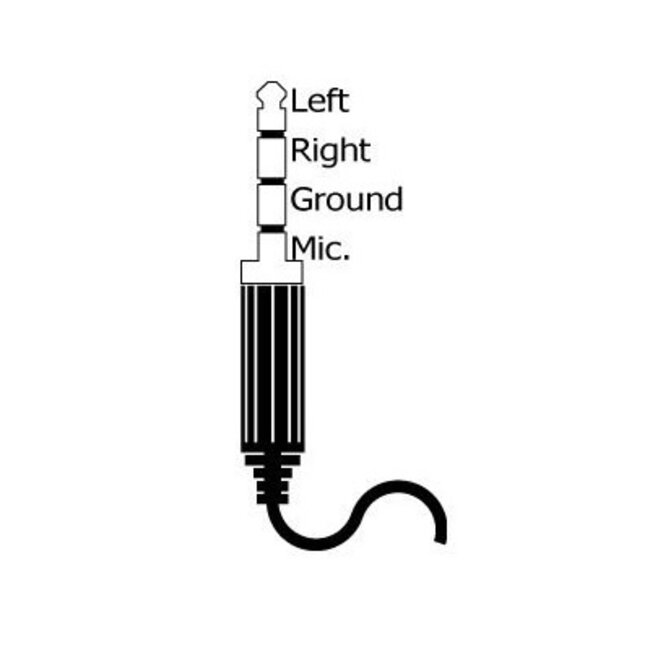

Dieser Adapter folgt der CTIA/AHJ-Belegung: TRRS: Spitze = Links / Ring = Rechts / Ring = Masse / Ring = Mikrofon

OMTP und CTIA

Es gibt zwei gängige Belegungen bei Telefonen und Headsets: die OMTP-Belegung und die CTIA/AHJ-Belegung. OMTP existiert schon länger und war ursprünglich als Standard für alle mobilen Geräte vorgesehen. Bis Apple mit dem iPhone kam und die Masse- und Mikrofonsignale vertauschte, was zur CTIA/AHJ-Norm führte. Dadurch konnten Apple-Kunden im Grunde nur Original-Headsets verwenden, während Headsets anderer Marken plötzlich nicht mehr kompatibel waren. Einige andere Hersteller, angeführt von Samsung, entschieden sich daraufhin ebenfalls für die CTIA/AHJ-Norm.

Welche Geräte unterstützen die CTIA/AHJ-Belegung?

• Fast alle Geräte von Apple
• Fast alle Android-Smartphones (z.B. Samsung, HTC, Huawei, LG etc.)
• BlackBerry
• Microsoft Surface
• 1. Generation Nokia Lumia Geräte (505/510/610/710/800/900) und Nokia Lumia 620
• Sony PlayStation 4 DualShock 4 (DS4) Controller
• XBOX One Controller mit Chat-Adapter
• Dell Latitude Notebooks
• Lenovo Thinkpad Notebooks

Ist dieser Adapter für mein Headset geeignet?

Es ist recht schwierig, genau anzugeben, welche Geräte welche Belegung verwenden. Falls Ihnen nach dem Lesen der obigen Informationen noch nicht ganz klar ist, ob der Adapter passt, empfehlen wir, die Modellnummer Ihres Geräts zusammen mit „Pinout“ zu googeln. Natürlich können Sie auch gerne Kontakt mit uns aufnehmen.

Technische Daten 2x 3,5mm > 3,5mm 4-poliger Headset-Adapter (CTIA/AHJ) / vergoldet

• Anschlüsse: 2x 3,5mm Klinke (männlich) - 1x 3,5mm Klinke (weiblich)
• Signaltyp: 1x Stereo + 1x Mikrofon > Stereo + Mikrofon (4-polig)
• Ausführung: schlanke Stecker (gerade / gerade)
• vergoldete Kontakte
• Kabeltyp: dünnes Kabel (schlankes Kabel)
• Adern: nicht bekannt
• American Wire Gauge: nicht bekannt
• TRRS-Belegung: Spitze = Links / Ring = Rechts / Ring = Masse / Ring = Mikrofon
• Kompatibel mit CTIA/AHJ
• Farbkennzeichnung: grün = Audio / rosa = Mikrofon
• RoHS-konform
• Farbe: weiß
• Garantie: 2 Jahre

Dieses Produkt ist geeignet für:

Bitte beachten Sie! Dies ist ein universelles Produkt, das für viele verschiedene Gerätetypen geeignet ist. Die folgende Liste ist daher nicht vollständig. Auch wenn Ihr Gerät nicht aufgeführt ist, kann dieses Produkt dennoch kompatibel sein.

• Headsets von Apple iPhone
• Headsets von nahezu allen Android-Smartphones (z.B. Samsung, HTC, Huawei, LG etc.)
• Headsets von BlackBerry
• Headsets der 1. Generation Nokia Lumia Geräte (505/510/610/710/800/900) und Nokia Lumia 620
• Headsets für Sony PlayStation 4 (für den DualShock 4 Controller)
• Headsets für XBOX One (für den XBOX One Controller mit Chat-Adapter)
• Headsets für Dell Latitude Notebooks
• Headsets für Lenovo Thinkpad Notebooks

Ist dieser Adapter für mein Headset geeignet?

Es ist recht schwierig, genau anzugeben, welche Geräte welche Belegung verwenden. Falls Ihnen nach dem Lesen der obigen Informationen noch nicht ganz klar ist, ob der Adapter passt, empfehlen wir, die Modellnummer Ihres Geräts zusammen mit „Pinout“ zu googeln. Natürlich können Sie auch gerne Kontakt mit uns aufnehmen.
