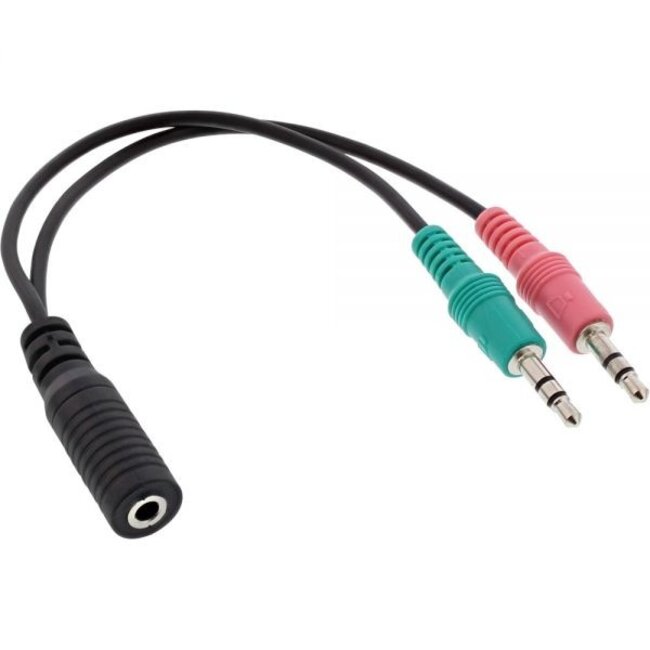

2x 3,5mm Klinkenstecker (m) - 1x 3,5mm Klinkenbuchse (w)
4-poliger 3,5mm: OMTP Belegung
TRRS Belegung: Spitze = Links / Ring = Rechts / Ring = Mikrofon / Ring = Masse
zum Anschluss älterer Headsets (u.a. Nokia, Samsung oder Sony-Ericsson) an PC/Notebook m
Lesen Sie mehr.
Verwenden Sie diesen Adapter, um ein älteres Headset, beispielsweise von Nokia, Samsung oder Sony-Ericsson, mit einem einzigen Stecker an einen PC oder Notebook mit zwei Anschlüssen (grün für Audio und rosa für Mikrofon) anzuschließen. Dieses Kabel folgt der OMTP-Belegung.

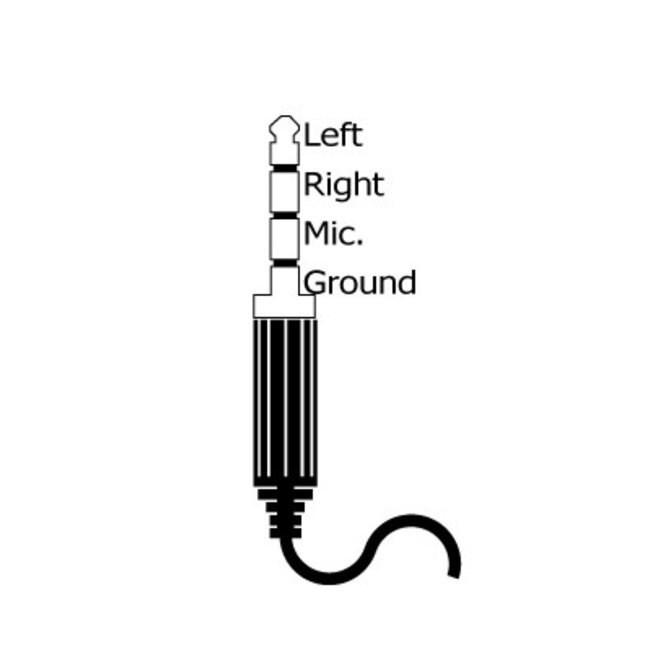

Dieser Adapter folgt der OMTP-Belegung: TRRS: Spitze = Links / Ring = Rechts / Ring = Mikrofon / Ring = Masse
Bei Telefonen und Headsets sind zwei Pinbelegungen gebräuchlich: die OMTP-Belegung und die CTIA/AHJ-Belegung. OMTP gibt es schon viel länger und war ursprünglich als Standard für alle mobilen Geräte vorgesehen. Bis Apple mit dem iPhone kam und die Belegung von Masse und Mikrofonsignal tauschte, was zur CTIA/AHJ-Norm führte. Dadurch konnten Apple-Kunden im Grunde nur noch Original-Headsets verwenden, während Headsets anderer Marken plötzlich nicht mehr kompatibel waren. Einige andere Hersteller, angeführt von Samsung, entschieden sich daraufhin ebenfalls für die CTIA/AHJ-Belegung.
Es ist recht schwierig, genau zu bestimmen, welche Geräte welche Pinbelegung verwenden. Falls Ihnen nach dem Lesen der obigen Informationen noch nicht ganz klar ist, welche Belegung Ihr Gerät nutzt, empfehlen wir Ihnen, die Modellnummer Ihres Geräts zusammen mit dem Begriff „Pinout“ zu googeln. Natürlich können Sie auch gerne Kontakt mit uns aufnehmen.
