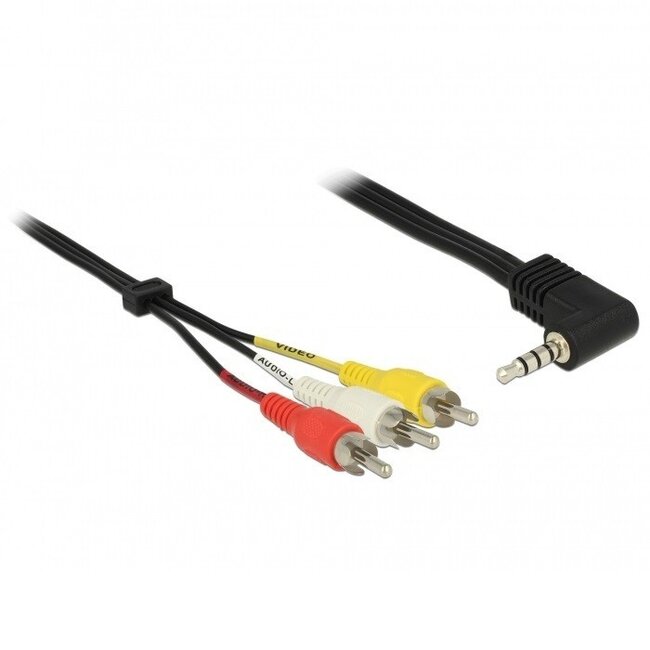

3,5mm Klinke 4-polig gewinkelt - Composite Audio-Video Kabel - Version Rechts/Links/Video/Masse (TRRS)
Verwenden Sie dieses Kabel, um ein (tragbares) Gerät mit 4-poliger 3,5mm Klinken-Audio- und Videoanschluss mit einem Gerät mit Composite Audio- und Videoanschlüssen zu verbinden.
TRRS: Audio rechts / Audio links / Video / Masse

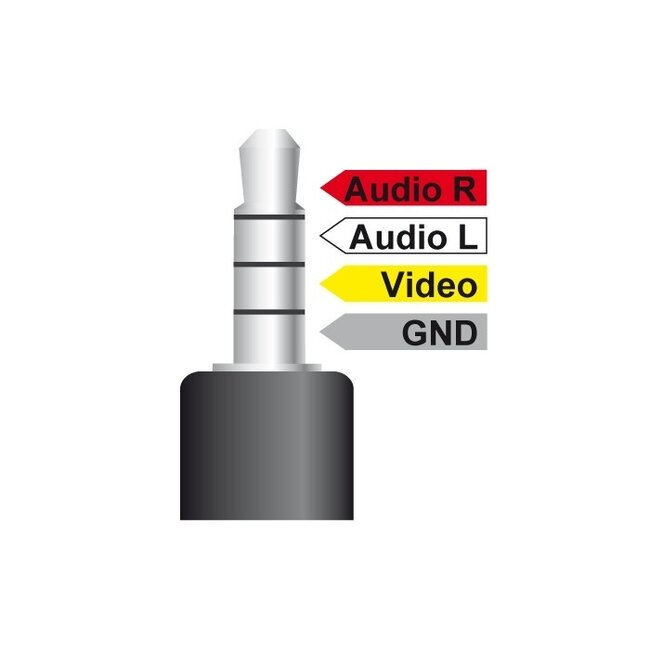

Die Pinbelegung des 4-poligen 3,5mm Klinkensteckers ist nicht universell und kann je nach Marke oder Gerät variieren. Dieses Kabel folgt der folgenden Pinbelegung: TRRS: Audio rechts / Audio links / Video / Masse. Auf dem Bild zu diesem Artikel sehen Sie genau, welcher Teil des Steckers welches Signal überträgt. Diese Pinbelegung findet sich häufig bei tragbaren Mediaplayern von Archos, Cowon, Creative, aber auch bei Nokia-Telefonen, Fat Shark Headsets, Set-Top-Boxen von Arris und (älteren) Apple iBooks (1999-2006).
4-poliger 3,5mm Klinkenstecker
Dieses Kabel verfügt über einen 4-poligen Stecker, erkennbar an den 3 schwarzen Ringen, die die 4 Pole trennen. Das bedeutet, dass dieser Stecker neben Audio links, rechts und Masse auch ein drittes Signal (Video) überträgt. Dadurch ist dieses Kabel ideal geeignet für tragbare Geräte mit einem 4-poligen 3,5mm Ausgang.
Composite Video
Der Composite-Video-Stecker ist ein älterer Videoanschluss, den Sie an der gelben Farbe erkennen. Weitere Bezeichnungen für Composite sind CVBS oder im Englischen composite. (Ältere) tragbare Geräte wie Videokameras und tragbare DVD-Player verfügen oft über diesen Anschluss, aber auch Fernseher, Videorekorder und Projektoren haben meist an leicht zugänglicher Stelle (Seite, Vorderseite) einen Composite-Video-Eingang.
Spezifikationen 3,5mm Klinke 4-polig gewinkelt - Composite Audio-Video Kabel - Version Rechts/Links/Video/Masse (TRRS)
- Anschlüsse: 3,5mm Klinke (männlich) - Composite 3x RCA (männlich)
- Farbkennzeichnung: Gelb (Video), Rot und Weiß (Stereo Audio)
- Pinout TRRS: Rechts (Tip), Links (Ring), Video (Ring), Masse (Sleeve)
- Signaltyp: Analog Audio/Video (4-poliger 3,5mm Klinkenstecker)
- Ausführung: 90° gewinkelter 3,5mm Klinkenstecker
- Kabeltyp: Rund (Standardkabel)
- Zur Übertragung von Audio- und Videosignalen
- Adern: Nicht bekannt
- American Wire Gauge: Nicht bekannt
- Kabeldurchmesser: Nicht bekannt
- Konformität: RoHS
- Farbe: Schwarz
- Garantie: 2 Jahre
