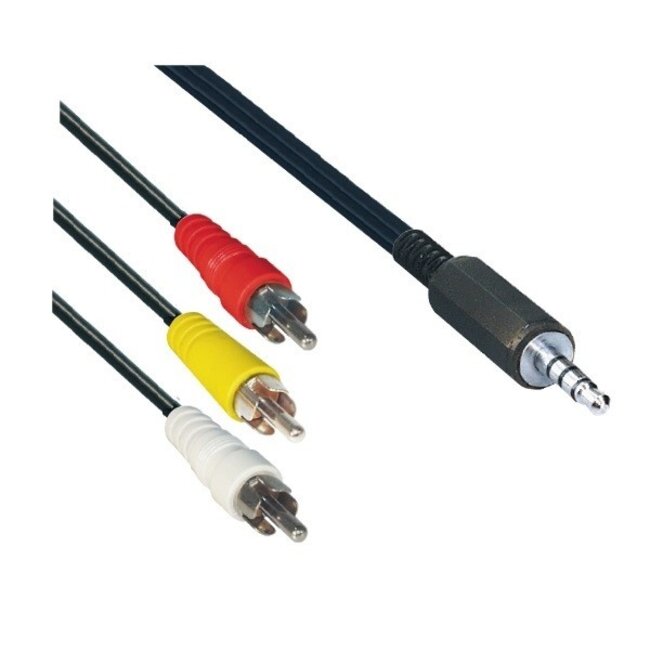

3,5mm Klinke 4-polig - Composite Audio Video Kabel - Version Video/Links/Rechts/Masse (TRRS)

Verwenden Sie dieses Kabel, um ein (tragbares) Gerät mit 4-poligem 3,5mm Klinkenanschluss für Audio und Video mit einem Gerät mit Composite Audio- und Videoanschlüssen zu verbinden.

TRRS: Video / Audio links / Audio rechts / Masse

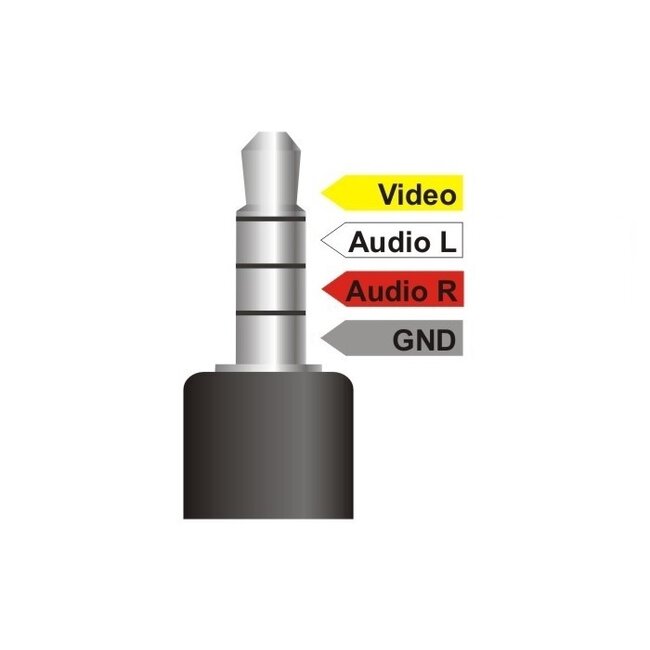

Die Belegung des 4-poligen 3,5mm Klinkensteckers ist nicht universell und kann je nach Marke oder Gerät variieren. Dieses Kabel folgt der folgenden Pinbelegung: TRRS: Video / Audio links / Audio rechts / Masse. Auf dem Bild zu diesem Artikel sehen Sie genau, welcher Teil des Steckers welches Signal überträgt. Diese Pinbelegung finden Sie vor allem bei Media Playern von Western Digital (WD TV Live), Aiwa (VCD-Player) und Bluetech (DVD-Player).

4-poliger 3,5mm Klinkenstecker

Dieses Kabel verfügt über einen 4-poligen Stecker, erkennbar an den 3 schwarzen Ringen, die die 4 Pole trennen. Das bedeutet, dass dieser Stecker neben Audio links, rechts und Masse auch ein drittes Signal (Video) überträgt. Dadurch ist dieses Kabel besonders geeignet für tragbare Geräte mit einem 4-poligen 3,5mm Ausgang.

Composite Video

Der Composite-Video-Stecker ist ein älterer Videoanschluss, den Sie an der gelben Farbe erkennen. Weitere Bezeichnungen für Composite sind CVBS oder im Englischen „composite“. (Ältere) tragbare Geräte wie Videokameras und tragbare DVD-Player verfügen oft über diesen Anschluss, aber auch Fernseher, Videorekorder und Projektoren haben meist an leicht zugänglichen Stellen (Seite, Vorderseite) einen Composite-Video-Eingang.

Spezifikationen 3,5mm Klinke 4-polig - Composite Audio Video Kabel - Version Video/Links/Rechts/Masse (TRRS)

• Stecker: 3,5mm Klinke (männlich) - Composite 3x RCA (männlich)
• Farbkennzeichnung: Gelb (Video), Rot und Weiß (Stereo Audio)
• Pinout TRRS: Video (Tip), Links (Ring), Rechts (Ring), Masse (Sleeve)
• Signaltyp: Analog Audio/Video (4-poliger 3,5mm Klinkenstecker)
• Ausführung: Standardstecker (gerade / gerade)
• Kabeltyp: Rundkabel (Standardkabel)
• Für die Übertragung von Audio- und Videosignalen
• Adern: Nicht bekannt
• American Wire Gauge: Nicht bekannt
• Kabeldurchmesser: Nicht bekannt
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
