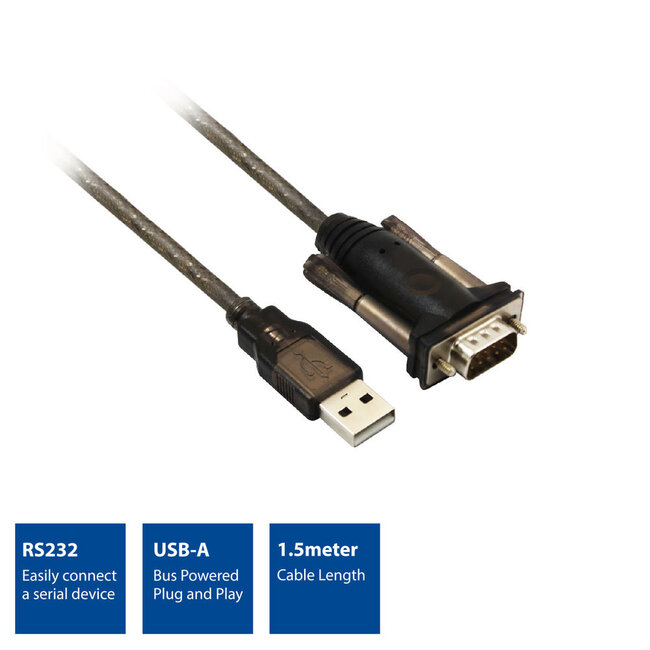

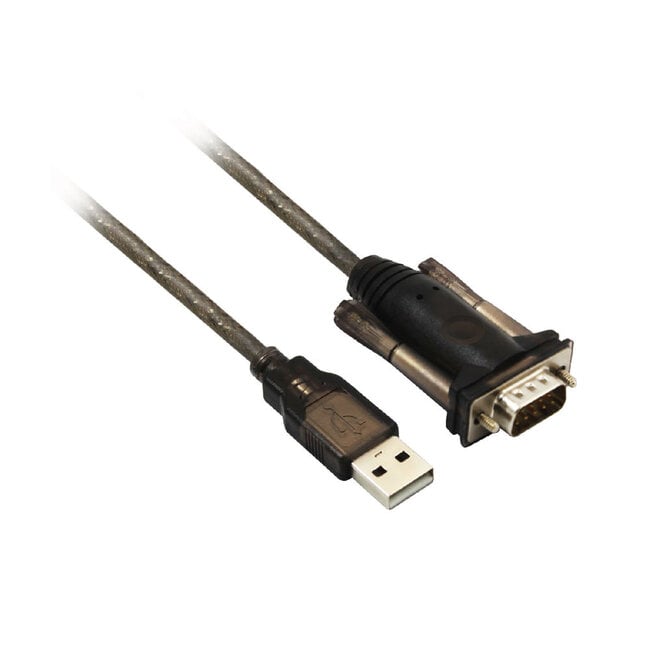

USB-A (m) auf 9-poligen SUB-D (m) seriellen RS232 Adapter / Prolific Chip

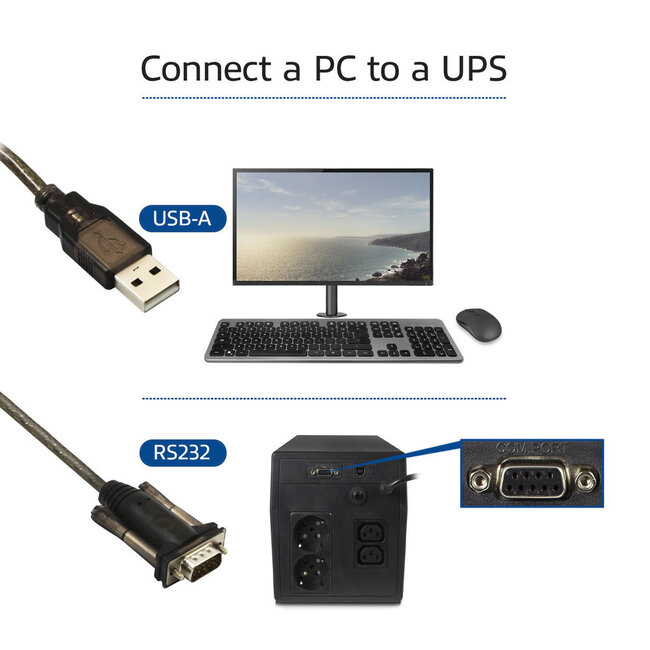

Dieser Konverter ermöglicht es Ihnen, serielle Geräte mit 9-poligem SUB-D RS232 Anschluss an einen Computer oder Laptop mit USB Typ A Anschluss anzuschließen.
SUB-D Stecker
SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff Miniatur war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.
RS-232 Standard

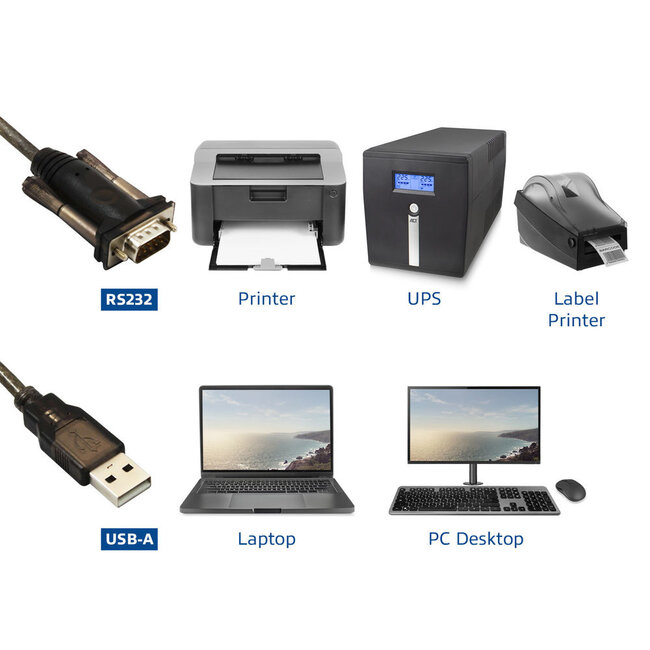

RS232 ist ein Standard für die Kommunikation zwischen Computern und Peripheriegeräten oder zwischen Computern untereinander. Der Anschluss ähnelt einem VGA-Port, hat jedoch weniger Pins (9 statt 15 bei VGA). Dieser Anschluss wurde ursprünglich für die Kommunikation zwischen Modems und Computerterminals entwickelt, wird heute jedoch von vielen Herstellern für verschiedenste Geräte verwendet. Häufig dient der Anschluss dazu, ein Gerät mit einem Computer zu verbinden oder Updates bzw. Software zu installieren (Service-Port).
RS-232 Pinbelegung
Während der ursprüngliche RS-232 Anschluss 25 Pins besaß, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen, sind heute in der Praxis fast ausschließlich 9-polige RS-232 Anschlüsse üblich. Die Pinbelegung des RS-232 Standards ist wie folgt:
- Pin 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD), 2= Received Data (RXD), 3= Transmit Data (TXD), 4= Data Terminal Ready / Data Transmit (DTR), 5= Signal Ground (GND)
- Pin 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR), 7= Request To Send (RTS), 8= Clear To Send (CTS), 9= Ring Indicator (RI)
- Schutzleiter (Außenseite)

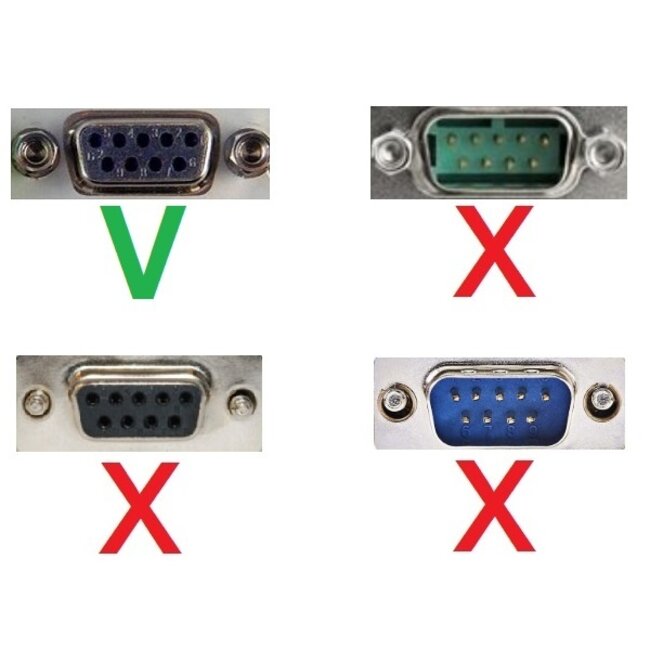

Hat Ihr serielles Gerät einen männlichen Anschluss?
In diesem Fall können Sie ein 9-poliges SUB-D serielles Kupplungsstück mit beidseitig weiblichen Steckern verwenden. So verwandeln Sie den männlichen Stecker dieses Adapters in einen weiblichen Anschluss.
Hat Ihr serielles Gerät einen 25-poligen Anschluss?
Verwenden Sie dann einen Adapter oder ein Kabel von 9-poligem SUB-D auf 25-poligen SUB-D.
Technische Daten USB-A (m) auf 9-poligen SUB-D (m) seriellen RS232 Adapter / Prolific Chip
- Anschlüsse: USB-A (männlich) - 9-poliger SUB-D (männlich)
- 9-poliger SUB-D Stecker mit Schrauben
- Kommunikationsstandard: RS232
- Anwendung: Computer (USB) > Gerät (9-poliger SUB-D)
- entspricht USB2.0 High Speed Spezifikationen
- Chipset: Prolific PL2303
- geeignet für Datenraten bis zu 250 Kbps
- American Wire Gauge: 28 AWG
- Leiter: Kupfer (CU)
- Systemanforderungen*: Windows, Mac OS und Linux
- Bus-powered (Stromversorgung über USB-Port des Computers/Laptops)
- konform: RoHS
- Farbe: Schwarz
- Garantie: 5 Jahre
*Systemanforderungen
Für Computer mit Betriebssystemen älter als Windows Vista müssen die Treiber heruntergeladen werden. Auch bei Problemen mit der automatischen Treiberinstallation wird empfohlen, die Treiber manuell herunterzuladen. Die Treiber finden Sie im Reiter „Informationen“.
