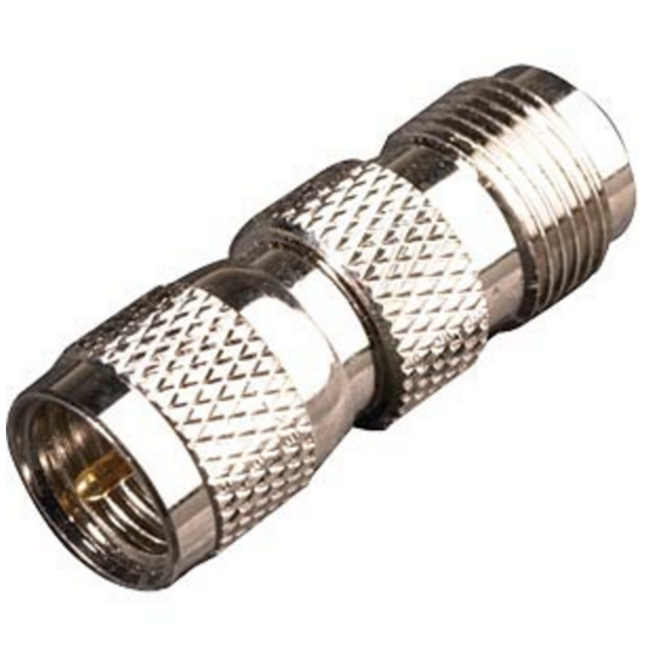

Adapter TNC (w) - Mini UHF (m)

Verwenden Sie diesen Adapter, um einen männlichen TNC-Stecker mit einem weiblichen Mini-UHF-Anschluss zu verbinden.

TNC-Stecker

Der TNC-Stecker ist eine in den 1950er Jahren entwickelte, verschraubbare Variante des BNC-Steckers. Der Stecker hat in der Regel eine Impedanz von 50 Ohm, ist aber (selten) auch als 75-Ohm-Stecker erhältlich. Der TNC-Stecker eignet sich am besten für Anwendungen im Bereich von 0 bis 11 GHz und bietet bei Mikrowellenfrequenzen eine bessere Leistung als der BNC-Stecker. Neben den Standard-TNC-Steckern gibt es auch Reverse-Polarity-TNC-Stecker (RP-TNC). Dabei handelt es sich um eine Variante des TNC-Steckers, bei der der Innenkontakt das Geschlecht wechselt. TNC-Stecker sind nicht kompatibel mit RP-TNC-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)TNC-Anschluss ist häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von TNC-Steckern:

• TNC männlich (Innenkontakt als Stift, Gewinde innenliegend)
• TNC weiblich (Innenkontakt als Buchse, Gewinde außenliegend)
• RP-TNC männlich (Innenkontakt als Buchse, Gewinde innenliegend)
• RP-TNC weiblich (Innenkontakt als Stift, Gewinde außenliegend)

Mini-UHF
Der Mini-UHF-Stecker ist eine kleinere Version des Standard-UHF-(PL259)-Steckers. Die kleinere Variante wurde für den Einsatz in mobilen Geräten und Situationen entwickelt, in denen ein kompakterer Anschluss gewünscht ist. Der Mini-UHF-Stecker wurde in den 1970er Jahren eingeführt, verfügt über ein 3/8-24-Gewinde und ist für Frequenzen bis zu 2,5 GHz geeignet und funktionsfähig.

Spezifikationen Adapter TNC (w) - Mini UHF (m)

• Steckverbinder: TNC (weiblich) - Mini UHF (männlich)
