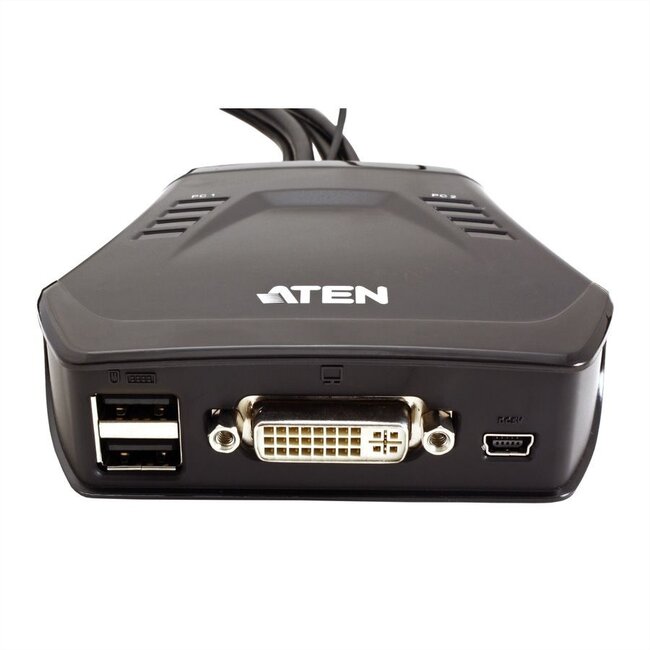

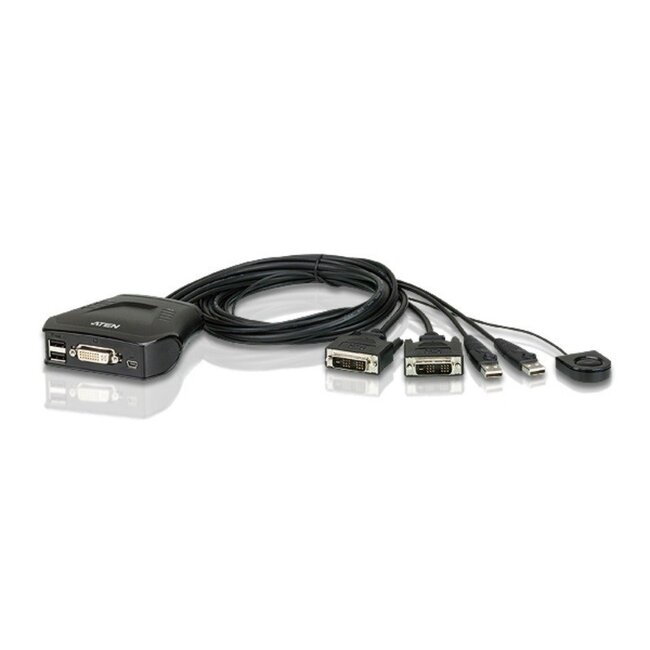

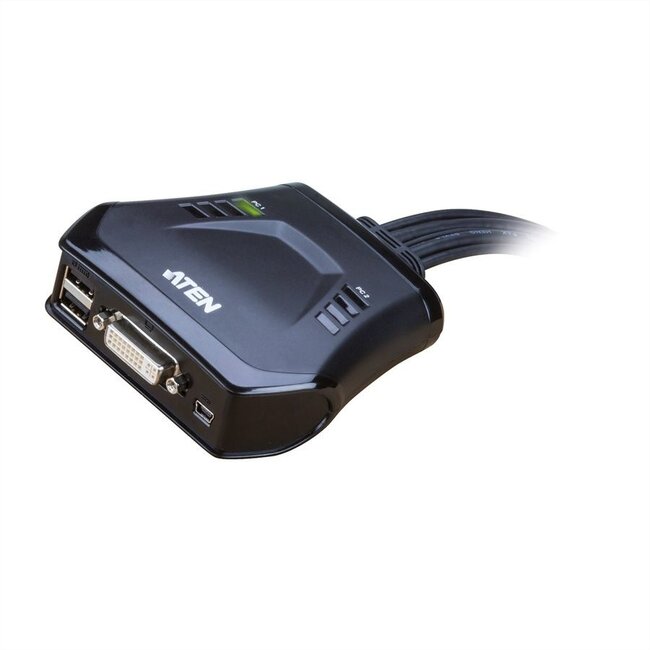

Aten CS22D DVI-D Single Link + USB KVM Switch 2 zu 1

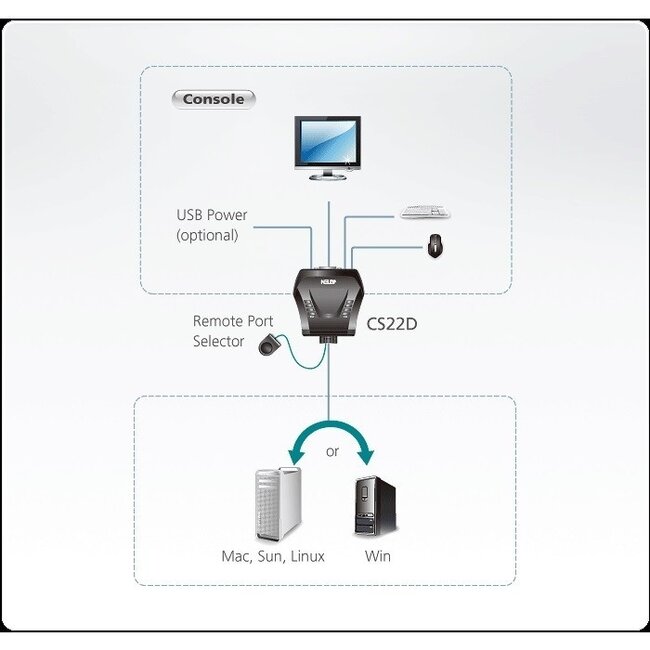

Verwenden Sie diesen DVI KVM-Switch, um bis zu 2 Computer mit DVI-Ausgängen an 1 Bildschirm mit DVI-Eingang anzuschließen. Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

USB-Umschalter

Indem Sie die USB-Kabel ebenfalls an Ihre 2 Computer anschließen, können die 2 USB-Anschlüsse am KVM-Schaltkasten mitgeschaltet werden. So können Sie mit einer Tastatur und einer Maus beide Computer bedienen.

Umschaltung per Druckknopf an der Fernbedienung

Über den Druckknopf an der Fernbedienung (Remote Port Selector) können Sie manuell auswählen, welchen Computer Sie auf dem Bildschirm sehen möchten.

Elektronische Umschaltung

Dieser DVI-Switch schaltet elektronisch. Das bedeutet, dass intern eine elektronische Schaltung erfolgt, wenn Sie den Knopf am Remote Port Selector drücken.

Stromversorgung über USB

Dieser KVM-Switch wird über die USB-Anschlüsse, die Sie an Ihre Computer anschließen, mit Strom versorgt. Sollte dies in Ausnahmefällen nicht ausreichen, haben Sie die Möglichkeit, eine zusätzliche Stromversorgung über den USB Mini-Anschluss bereitzustellen. Dies ist jedoch in den meisten Fällen nicht erforderlich.

Nur geeignet für digitale Videosignale

Eine Umwandlung zu VGA, z.B. über einen Adapter oder ein Kabel, ist nicht möglich. Der Switch schaltet ausschließlich digitale Signale durch. Sie können zwar ein DVI-I-Kabel anschließen, es werden jedoch nur die digitalen Signale geschaltet.

Kein Ton

Ein DVI-Kabel überträgt ausschließlich Bildsignale. Für die Tonübertragung benötigen Sie ein separates Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) können höhere Auflösungen erreicht werden als mit einer Einzelverbindung (Single Link). Im folgenden Überblick sehen Sie die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt nur ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die eine Kombination aus digitalem und analogem Signal bietet. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore sind mit dieser Schnittstelle ausgestattet. Auch Computer mit sowohl DVI- als auch VGA-Monitoranschluss verfügen häufig über einen digitalen DVI-D-Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D-Stecker passt in eine DVI-I-Buchse, während ein DVI-I-Stecker nicht in eine DVI-D-Buchse passt. Ein DVI-A-Stecker passt nur in eine DVI-I-Buchse, nicht jedoch in eine DVI-D-Buchse.

Technische Daten Aten CS22D DVI-D Single Link + USB KVM Switch 2 zu 1

• PC-Anschlüsse für Bild: 2x DVI-D (männlich)
• PC-Anschlüsse für Daten: 2x USB-A (männlich)
• Monitoranschluss für Bild: 1x DVI-I (weiblich)
• Anschlüsse für Tastatur/Maus: 2x USB-A (weiblich)
• Signalrichtung: 2x DVI Computer > 1x DVI Bildschirm
• DVI weiblich: kompatibel mit DVI-I 24+5 Pins, DVI-I 18+5 Pins, DVI-D 24+1 Pins und DVI-D 18+1 Pins (DVI-A 12+5 Pins passen mechanisch, funktionieren aber nicht, da der Switch nur digitale Signale schaltet)
• DVI männlich: kompatibel mit DVI-D 24+1 Pins und DVI-I 24+5 Pins
• Für die Übertragung von Daten- und Videosignalen (kein Audio)
• Geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• DVI-Stecker mit Schrauben und DVI-Buchse mit Schraubgewinden für optimale Verbindung
• Elektronischer Umschalter
• Umschaltung per Knopf oder Fernbedienung (Remote Port Selector)
• Kompatibel mit Windows 2000 oder neuer, Mac, Sun und Linux
• Stromversorgung über USB-Anschlüsse (optional über Mini USB-Port)
• Stromverbrauch: 5V / 0,93W
• Abmessungen (L x B x H): 99,5 x 96,6 x 30,1 mm
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
