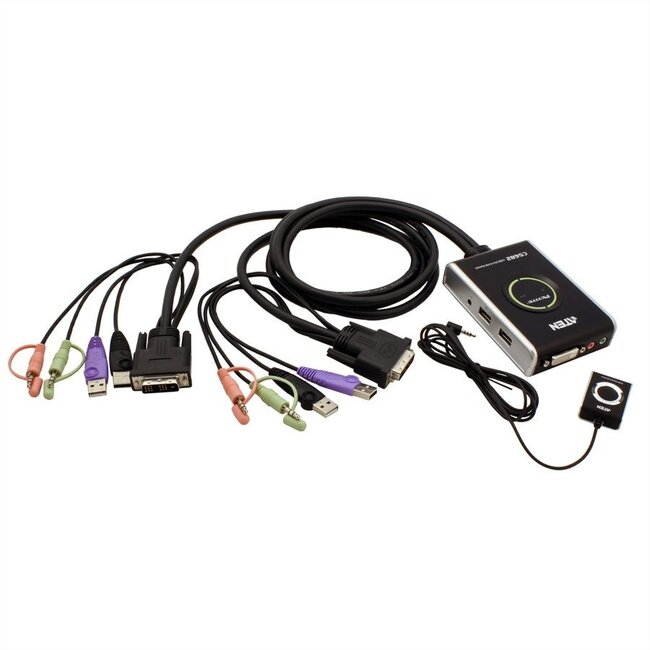

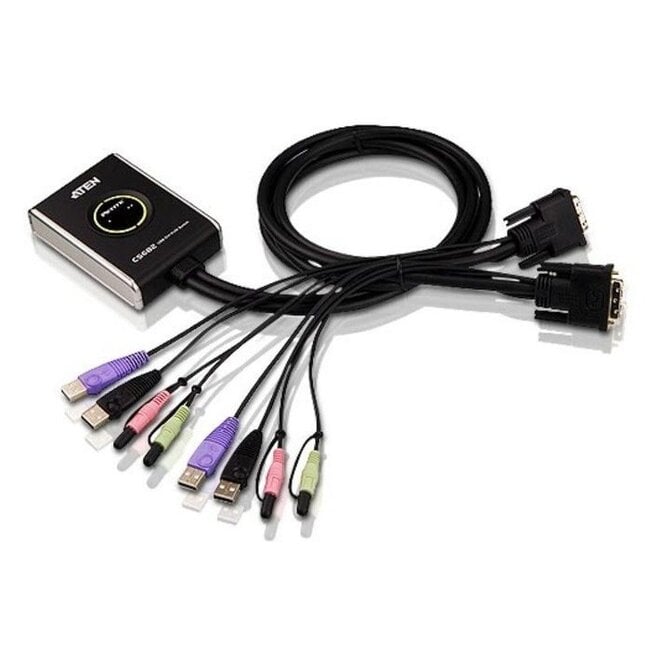

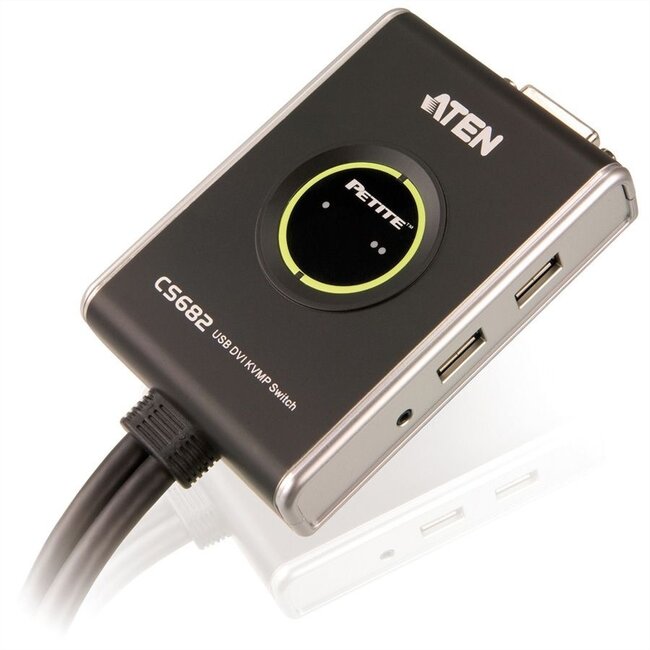

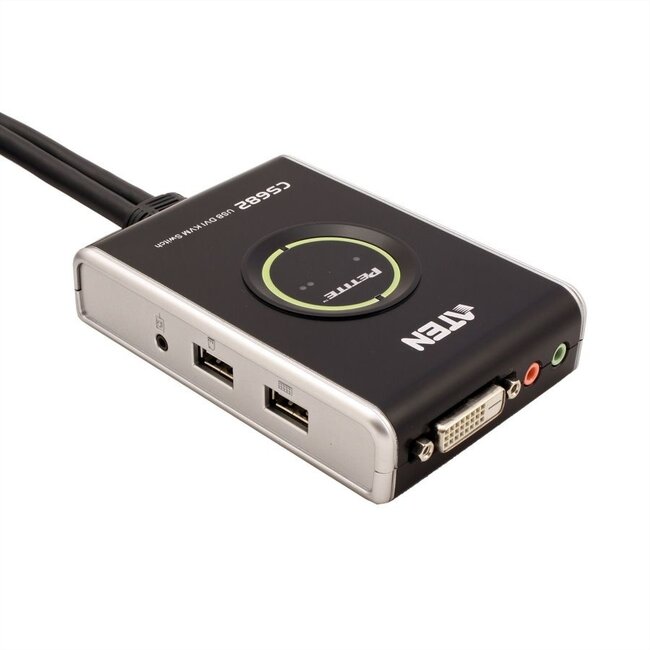

Aten CS682 DVI-D Single Link + USB + Audio KVM Switch 2 zu 1

Verwenden Sie diesen DVI KVM-Switch, um bis zu 2 Computer mit DVI-Ausgängen an 1 Bildschirm mit DVI-Eingang anzuschließen. Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

USB-Umschalter

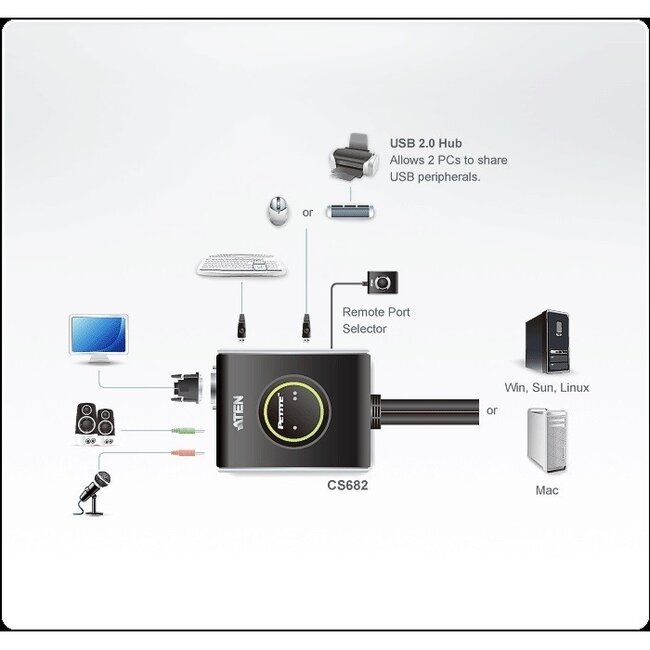

Wenn Sie die USB-Kabel ebenfalls an Ihre 2 Computer anschließen, können die 2 USB-Anschlüsse am KVM-Schaltkasten mitgeschaltet werden. So können Sie mit einer Tastatur und einer Maus beide Computer bedienen.

Audio-Umschalter

Wenn Sie die 3,5 mm Klinken-Audiokabel ebenfalls an Ihre 2 Computer anschließen, können die 2 3,5 mm Klinken-Audioanschlüsse am KVM-Schaltkasten mitgeschaltet werden. So können Sie ein Lautsprecherset oder Kopfhörer (grüner Anschluss) und ein Mikrofon (rosa Anschluss) mit 2 Computern verbinden. Sie können Audio unabhängig vom Bild schalten. Dadurch haben Sie die Möglichkeit, das Bild von Computer 1 auf Ihrem Bildschirm zu sehen, während Sie Audio von Computer 2 hören.

Verschiedene Umschaltmöglichkeiten

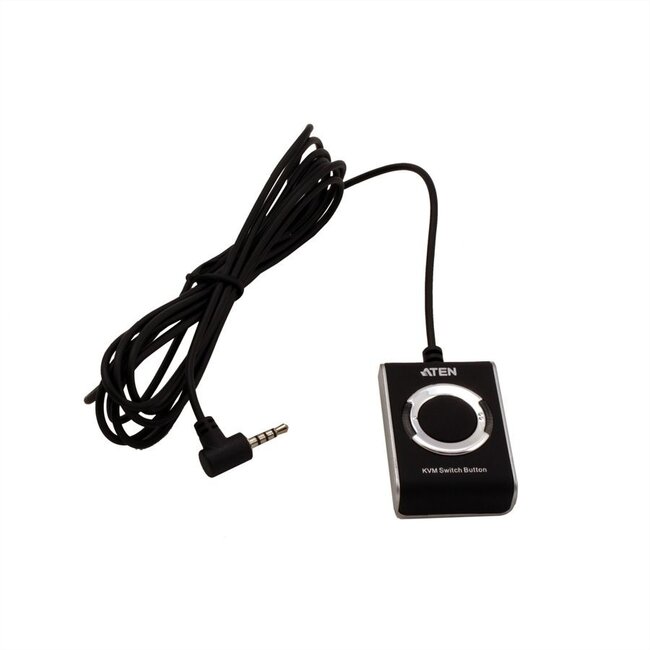

Über die Taste auf der Fernbedienung (Remote Port Selector) können Sie manuell wählen, welchen Computer Sie auf dem Bildschirm sehen möchten. Sie können auch Hotkeys programmieren, um per (Tastenkombination) umzuschalten. Außerdem besteht die Möglichkeit, über die USB-Maus umzuschalten.

Elektronische Umschaltung

Dieser DVI-Switch schaltet elektronisch. Das bedeutet, dass intern eine elektronische Schaltung erfolgt, wenn Sie die Taste am Remote Port Selector drücken. Diese Umschaltung erfolgt ebenfalls elektronisch beim Umschalten über Hotkeys oder die USB-Maus.

Stromversorgung über USB

Dieser KVM-Switch wird über die USB-Anschlüsse, die Sie an Ihre Computer anschließen, mit Strom versorgt.

Nur geeignet für digitale Videosignale

Eine Umwandlung zu VGA, z. B. über Adapter oder Kabel, ist nicht möglich. Der Switch schaltet nur digitale Signale durch. Sie können zwar ein DVI-I-Kabel anschließen, es werden jedoch nur die digitalen Signale geschaltet.

Kein Ton über DVI

Ein DVI-Kabel dient ausschließlich zur Übertragung von Bildsignalen. Für die Tonübertragung benötigen Sie ein separates Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Deshalb gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer doppelten Verbindung (Dual Link) sind höhere Auflösungen möglich als mit einer einfachen Verbindung (Single Link). Die folgende Übersicht zeigt die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt nur ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit nur einem Monitorausgang verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle. Auch Computer mit DVI- und VGA-Ausgang verfügen oft über einen digitalen DVI-D-Ausgang.

Anschlussprobleme

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D-Stecker passt in eine DVI-I-Buchse, während ein DVI-I-Stecker nicht in eine DVI-D-Buchse passt. Ein DVI-A-Stecker passt nur in eine DVI-I-Buchse, nicht jedoch in eine DVI-D-Buchse.

Technische Daten Aten CS682 DVI-D Single Link + USB + Audio KVM Switch 2 zu 1

• PC-Anschlüsse für Video: 2x DVI-D (männlich)
• PC-Anschlüsse für Daten: 4x USB-A (männlich)
• PC-Anschlüsse für Audio: 4x 3,5 mm Klinke (männlich)
• Monitoranschluss für Video: 1x DVI-D (weiblich)
• Anschlüsse für Tastatur/Maus: 2x USB-A (weiblich)
• Anschlüsse für Kopfhörer/Headset: 2x 3,5 mm Klinke (weiblich)
• Signalrichtung: 2x DVI Computer > 1x DVI Bildschirm
• DVI weiblich: kompatibel mit DVI-D 18+1 Pins und DVI-D 24+1 Pins Steckern (nicht geeignet für DVI-I 24+5 Pins, DVI-I 18+5 Pins oder DVI-A 12+5 Pins Stecker)
• DVI männlich: kompatibel mit DVI-D 24+1 Pins und DVI-I 24+5 Pins Anschlüssen
• Für die Übertragung von Daten-, Audio- und Videosignalen
• USB 2.0 Mausanschluss kann auch als USB-Hub verwendet werden (Maus-Emulationsmodus muss deaktiviert werden)
• Video DynaSync™ Technologie (verhindert Startprobleme und optimiert Auflösungen beim Umschalten)
• Power On Detection: Schaltet automatisch auf den anderen Computer um, wenn ein Computer ausgeschaltet wird
• Geeignet für Multimedia-Tastaturen, kabellose Tastaturen, kabellose Mäuse und Multifunktionsmäuse (unterstützt die meisten Maustreiber)
• Mac/Sun Tastaturunterstützung und Emulation (PC-Tastenkombinationen emulieren Mac/Sun Tastaturen. Mac/Sun Tastaturen funktionieren nur an Mac/Sun Computern)
• HDCP-Unterstützung
• Firmware-Updates möglich
• Geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• DVI-Stecker mit Schrauben und DVI-Anschluss mit Schraubgewinden für optimale Verbindung
• Elektronischer Umschalter
• Umschaltung per Taste oder Fernbedienung (Remote Port Selector), Hotkeys oder USB-Maus
• Kompatibel mit Windows, Mac, Sun und Linux
• Stromversorgung über USB-Anschlüsse
• Stromverbrauch: 5V / 1,95W
• Abmessungen (L x B x H): 111,5 x 78 x 24 mm
• Kabellängen: 2x 1,2 Meter (KVM) / 1,8 Meter (Remote Port Selector)
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
