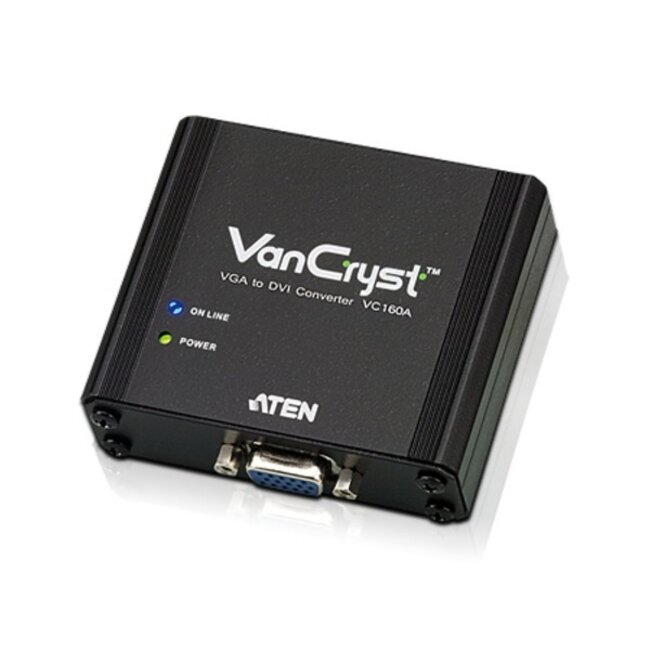

Aten VC160A VGA-zu-DVI-D Konverter

Verwenden Sie diesen Konverter, um einen Computer oder Laptop mit VGA-Ausgang mit einem DVI-D-Kabel Ihres Monitors oder Projektors zu verbinden. Der DVI-Anschluss ist ein DVI-D Dual Link (24+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Achtung!

Die Signalrichtung dieses Adapters verläuft von VGA zu DVI. Das bedeutet, dass das Gerät mit dem VGA-Anschluss das sendende Gerät sein muss, z. B. ein Computer oder Laptop. Das DVI-Gerät muss das empfangende Gerät sein, das das Signal anzeigt, z. B. ein Monitor, Projektor oder Fernseher. Sie können also keinen Bildschirm mit VGA-Anschluss an einen Computer oder Laptop mit DVI-Ausgang anschließen.

Kein Ton

Ein DVI-VGA-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

3 verschiedene DVI-Anschlusstypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt nur ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzusetzen. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore nutzen diese Schnittstelle. Auch Computer mit DVI- und VGA-Ausgang verfügen oft über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

Was ist VGA?

VGA steht für Video Graphics Array und ist ein seit 1987 bestehender Standard zur Anzeige analoger Bilder auf einem Computerbildschirm. Wenn Ihre Geräte digitale Anschlüsse wie HDMI, DisplayPort oder DVI besitzen, wird empfohlen, diese statt VGA zu verwenden.

Weitere Bezeichnungen für VGA

VGA wird auch als DE-15, HD15, 15 SUB-D, D-SUB 15, Mini Sub D15, Mini D15, DB-15, HDB-15, HD-15, HD15 oder RGB-Anschluss bezeichnet, wobei HD für High Density steht.

Technische Daten Aten VC160A VGA-zu-DVI-D Konverter

• Anschlüsse: VGA (weiblich) - DVI-D (weiblich)
• DVI-D Dual Link 24+1 Pins Anschluss
• Signalrichtung: VGA > DVI-D
• DVI weiblich: kompatibel mit DVI-D 24+1 Pins und DVI-D 18+1 Pins Steckern (nicht geeignet für DVI-I 24+5 Pins, DVI-I 18+5 Pins oder DVI-A 12+5 Pins Stecker)
• Übertragung von Videosignalen (kein Audio)
• Geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• Chipset: ja (Typ unbekannt)
• Konvertierung: aktiv (Stromversorgung über DC-Netzteil)
• Stromverbrauch: DC 5,3 V, 2,8 W
• DVI-Anschluss mit Schraubverbindungen

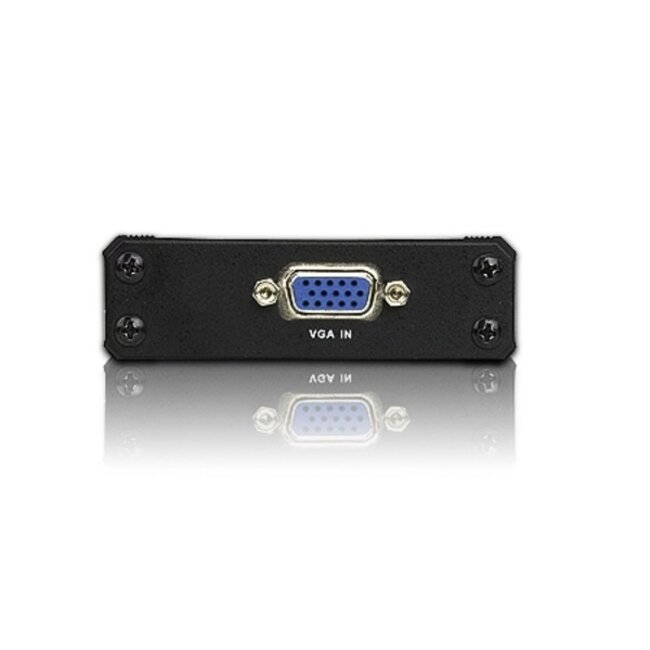

• VGA-Anschluss mit Schraubverbindungen
• Abgeschirmter Konverter mit Metallgehäuse
• Betriebssystemunabhängig
• Plug & Play (keine Treiber erforderlich)
• Ausführung: Adapter ohne Kabel
• RoHS-konform
• Farbe: Schwarz
• Garantie: 2 Jahre
