Aten VE066 DVI Single Link CAT5 Extender – 20 Meter

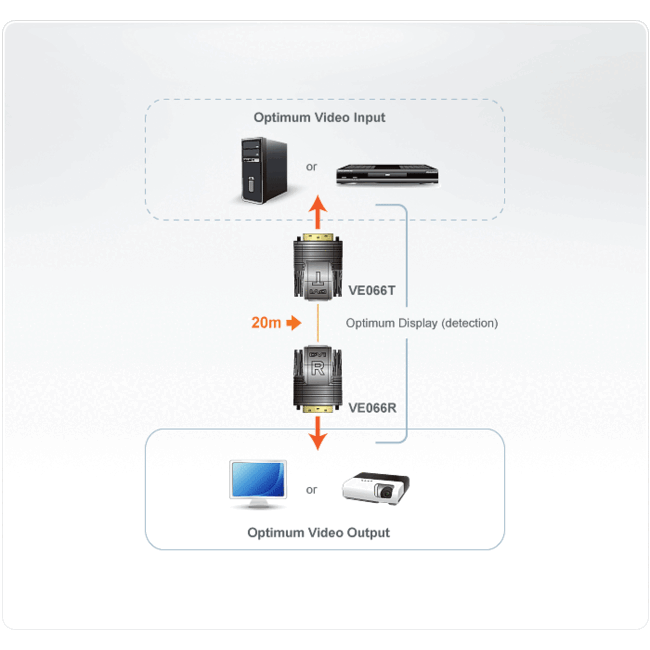

DVI-over-Ethernet Extender, mit der Sie Entfernungen von bis zu 20 Metern überbrücken können (HDTV / 1080i bis 20 Meter / Full HD 1080p bis 15 Meter). Das zur Signalübertragung benötigte einzelne Netzwerkkabel lässt sich einfach verlegen, beispielsweise indem Sie die Stecker später anbringen. Ein Netzwerkkabel passt problemlos durch PVC-Rohre und ist auch bei längeren Strecken zuverlässig.

Maximale Auflösung 1920 x 1200

Die maximal erreichbare Auflösung beträgt 1920 x 1200 oder 1920 x 1080 (maximal 20 Meter). 1080p, auch bekannt als Full HD, ist bei Längen bis zu 15 Metern möglich. 1080i, auch bekannt als HDTV, ist bei Längen bis zu 20 Metern möglich.

Wird ohne Netzwerkkabel geliefert

Dieser HDMI-over-Ethernet Extender wird ohne Netzwerkkabel geliefert. Wir empfehlen:

• mindestens Netzwerkkabel der Kategorie CAT5e (oder höher) zu verwenden
• Netzwerkkabel mit Kupferleiter (CU) zu verwenden

Kein Ton

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Nur geeignet für digitale Videosignale

Eine Umwandlung zu VGA, beispielsweise über Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, können Sie einen DVI-I / DVI-A zu VGA Adapter oder Kabel verwenden. Achtung! Ihr System muss dann über einen DVI-I 24+5-Pin Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) können höhere Auflösungen erreicht werden als mit einer Einzelverbindung (Single Link). Die folgende Übersicht zeigt die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A – 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzulegen. Dieser Typ entspricht DVI-I.

DVI-I – 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die eine Kombination aus digitalem und analogem Signal bietet. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D – 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Monitoranschluss verfügen häufig über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse und nicht in eine DVI-D Buchse.

Technische Daten Aten VE066 DVI Single Link CAT5 Extender – 20 Meter

• Anschlüsse Sender: 1x DVI-D (männlich) + 1x RJ45 (weiblich)
• Anschlüsse Empfänger: 1x DVI-D (männlich) + 1x RJ45 (weiblich)
• Geeignet zur Überbrückung von Entfernungen bis maximal 15 Meter (Full HD, 1920 x 1080)
• Überbrückung bis zu 20 Meter bei HDTV (1080i) möglich
• Für die Übertragung von Videosignalen (kein Audio)
• Unterstützt HDCP Version 1.1
• Geeignet für Auflösungen bis 1920 x 1080 (Full HD)
• Funktioniert ohne Netzteil
• Unterstützt Hot Plugging (An- und Abstecken ohne Ausschalten der Geräte)
• Einfache Installation (Plug & Play)
• Betriebssystemunabhängig
• RoHS-konform
• Farbe: Schwarz
• Garantie: 2 Jahre

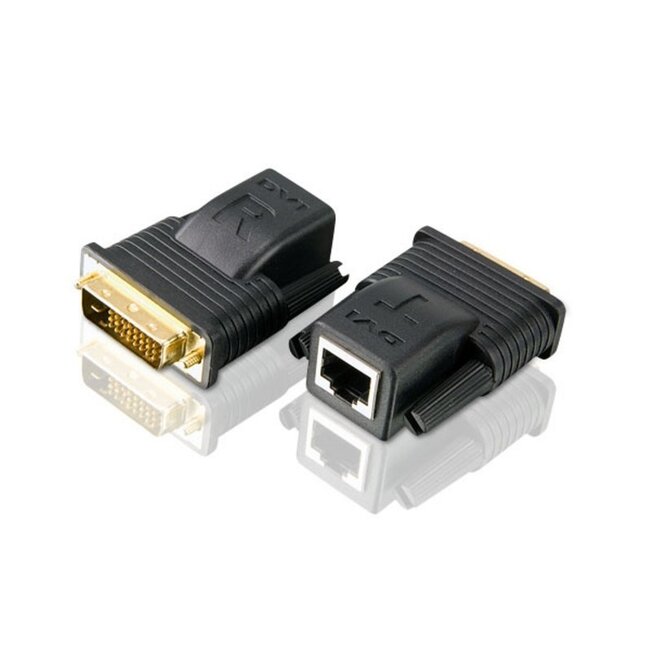

Lieferumfang:

• 1x Sender VE066T
• 1x Empfänger VE066R
• Bedienungsanleitung
