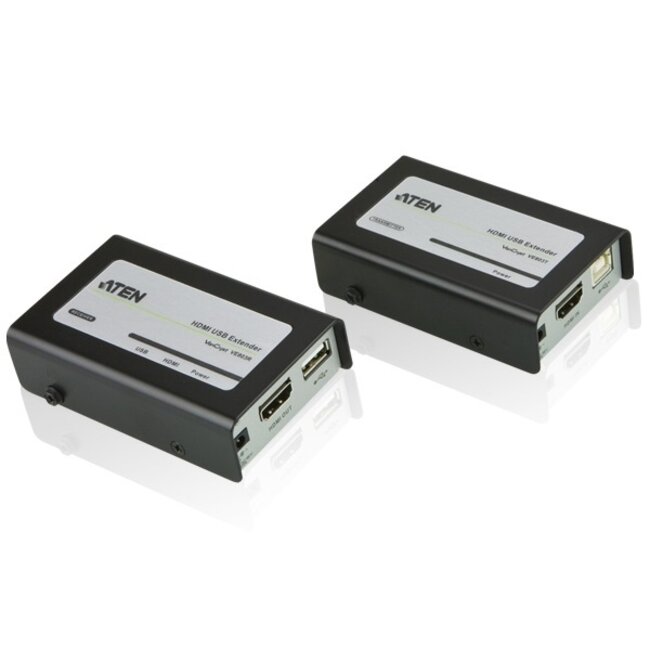

Aten VE803 HDMI/USB CAT5 Extender - 40 Meter

HDMI-over-Ethernet Extender, mit dem Sie Entfernungen von bis zu 40 Metern überbrücken können (Full HD, HDTV/1080i ist bis zu 60 m möglich). Die zwei Netzwerkkabel, die zur Signalübertragung benötigt werden, lassen sich einfach verlegen, beispielsweise indem Sie die Stecker später anbringen. Sie passen problemlos durch PVC-Rohre und gewährleisten ein zuverlässiges Netzwerksignal, auch bei längeren Distanzen.

Mit USB-Anschlüssen

Neben dem HDMI-Signal können Sie mit diesem Extender auch ein USB-Signal übertragen. So ist es möglich, beispielsweise eine Maus und/oder Tastatur zu verwenden, um einen Computer aus dem Raum zu bedienen, in dem sich Ihr Bildschirm befindet.

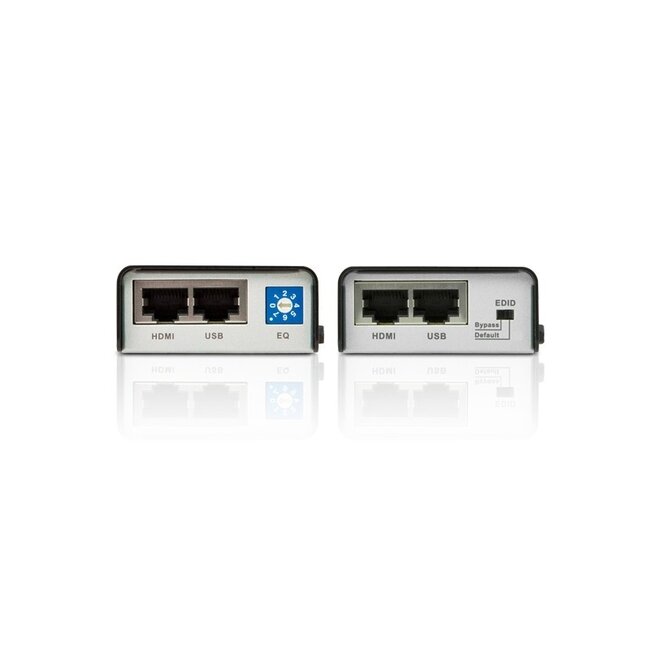

EDID Default / Bypass-Schalter

Dieser Extender verfügt über einen Schalter mit zwei Optionen: 'EDID/DDC Bypass' und 'Aten Default'. Im Modus EDID/DDC Bypass werden die Informationen des Displays direkt an die Quelle weitergeleitet, sodass die besten Einstellungen automatisch gewählt werden. Im Modus Aten Default werden die EDID-Einstellungen an die Quelle gesendet, wonach diese Einstellungen für das HDMI-Display übernommen werden.

Maximale Auflösung 1920 x 1080

Die maximal erreichbare Auflösung beträgt 1920 x 1080. Weitere HDMI-Eigenschaften wie 3D-Unterstützung, CEC, DTS und Dolby Digital werden unterstützt und/oder weitergeleitet. Auch einige Funktionen von HDMI 1.4, wie Deep Color, Dolby True HD und DTS Master Audio, werden unterstützt.

Lieferung ohne Netzwerkkabel

Dieser HDMI-over-Ethernet Extender wird ohne Netzwerkkabel geliefert. Wir empfehlen Folgendes:

• Verwenden Sie mindestens Netzwerkkabel der Kategorie CAT5e (oder höher)
• Verwenden Sie Netzwerkkabel mit Kupferleiter (CU)
• Verwenden Sie Netzwerkkabel mit gleicher Länge

Dieser Extender ist geeignet für:

• 3D-Anwendungen
• Full HD 1080p (1920x1080)

EDID (Extended Display Identification Data)

EDID lässt sich am besten als ein Übereinstimmungsprotokoll (Handshake) beschreiben. Es handelt sich um eine Kommunikation zwischen zwei HDMI-Geräten, deren Ergebnis die beste Auflösung und die besten Audioeinstellungen sind, die beide unterstützen. Wenn geschaltet oder gesplittet wird und somit mehr als zwei Geräte angeschlossen sind, kann es problematisch werden – insbesondere wenn eines oder mehrere Geräte nicht exakt dieselben Spezifikationen haben. Denken Sie an mehrere Bildschirme mit unterschiedlichen Spezifikationen, wie z.B. ein HD Ready TV (720p), ein Full HD TV (1080p) und ein 4K TV (2160p). Aber auch mehrere Abspielgeräte wie ein HDTV-Decoder (1080i), ein Blu-Ray-Player (4K) und ein Full HD Mediaplayer (1080p). In manchen Fällen wird die niedrigste Videoauflösung gewählt, in anderen Fällen kann es zu komplettem Ausfall von Bild und Ton kommen.

Spezifikationen Aten VE803 HDMI/USB CAT5 Extender - 40 Meter

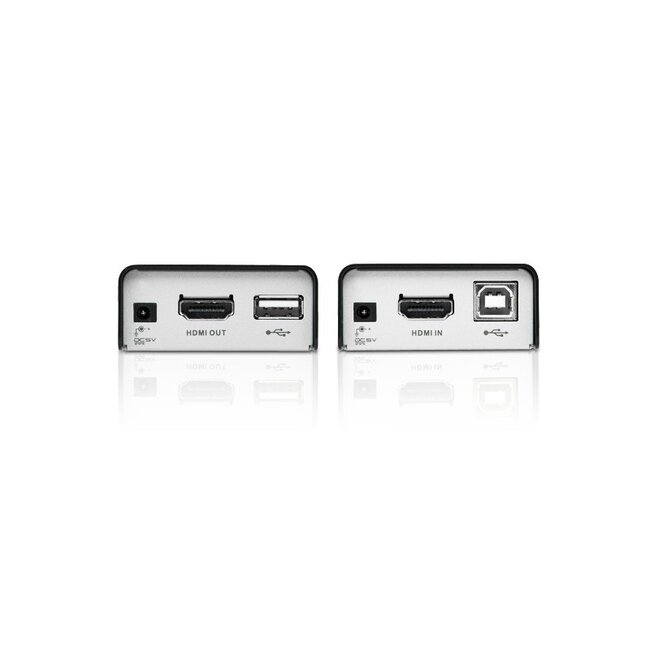

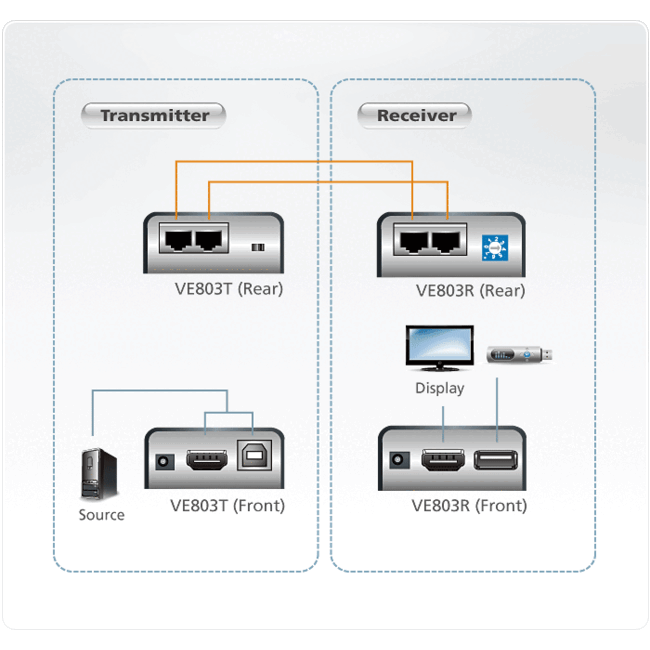

• Anschlüsse Sender: HDMI-A (m) + USB-B (w) > 2x RJ45 (w)
• Anschlüsse Empfänger: 2x RJ45 (w) > HDMI-A (m) + USB-A (w)
• Geeignet zur Überbrückung von Entfernungen bis maximal 40 Meter (Full HD, 1920 x 1080)
• Bis zu 60 Meter bei HDTV (1080i) möglich
• Unterstützt die Übertragung von Audio-, Video- und USB-Signalen
• Entspricht HDMI 1.3 Spezifikation (High Speed)
• Entspricht USB 2.0 High Speed Spezifikation
• Unterstützt HDCP Version 1.3
• Geeignet für Auflösungen bis 1920 x 1080 (Full HD)
• Stromversorgung über 1 externes Netzteil (nur Empfänger, Sender wird über USB versorgt)
• Stromverbrauch: 5V / 1W (Sender) / 5V / 3,9W (Empfänger)
• Einfache Installation (Plug & Play)
• Betriebssystemunabhängig
• Konform: RoHS, CE
• Farbe: Schwarz
• Garantie: 2 Jahre

Lieferumfang:

• 1x VE803T HDMI / USB Transmitter
• 1x VE803R HDMI / USB Receiver
• 1x Netzteil
• 1x USB-A - USB-B Kabel (1,8 m)
• Montageset
• Bedienungsanleitung
