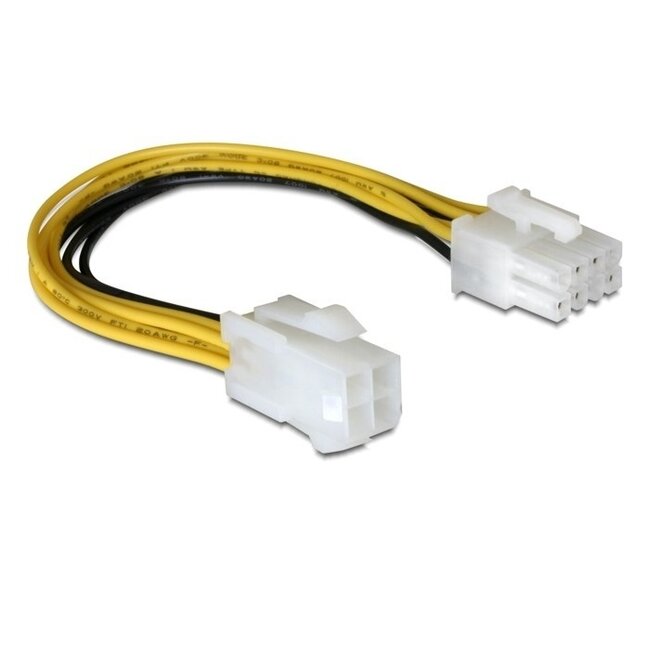

ATX12V P4 (w) - EPS12V 8-polig (m) Stromversorgungskabel

Verwenden Sie diesen Adapterkabel, um ein Mainboard mit EPS 8-poligem (12V) Anschluss über ein internes PC-Netzteil mit 4-poligem P4 (12V) Stecker zu versorgen.

ATX P4 12V Anschluss

Bei der Entwicklung der Intel Pentium 4 Plattform im Jahr 1999/2000 stellte sich heraus, dass der herkömmliche 20-polige ATX-Netzteilstecker den höheren Stromanforderungen nicht gerecht wurde. Daher wurde der Standard um 4 zusätzliche Pins auf einen 24-poligen Stecker erweitert. Dieser Standard ist als ATX12V 1.0 (auch bekannt als ATX-P4) bekannt. Er wurde auch von AMD Athlon XP und MP Mainboards übernommen. Der P4-Stecker ist manchmal in den 24-poligen Stecker integriert, entweder abnehmbar oder fest, ist aber auch als separater Stecker oder Kabel (P4) erhältlich.

EPS 8-poliger 12V Anschluss

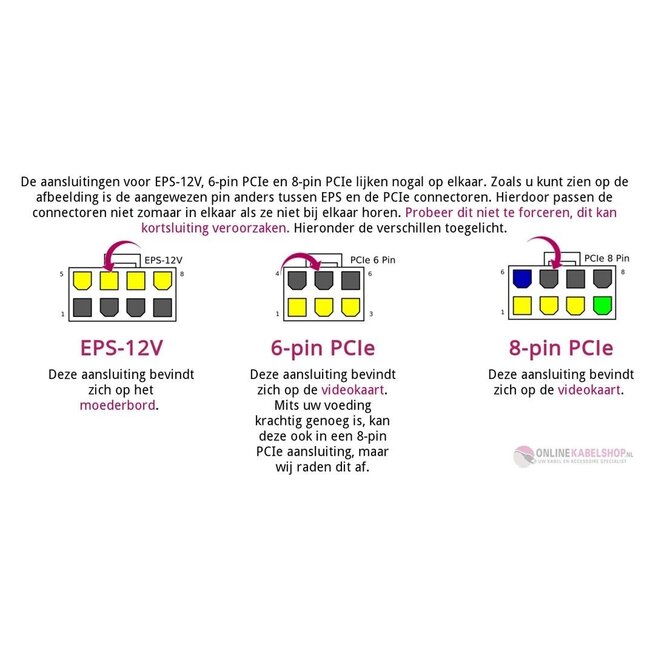

Da der Stromverbrauch steigt, wird der P4-Stecker bei vielen (hochwertigen) Mainboards und Prozessoren (PSUs) zunehmend durch den 8-poligen EPS-Stecker ersetzt. Dieser wird auch als EPS12V bezeichnet. Der Stecker ähnelt dem 8-poligen PCIe-Stecker, ist jedoch nicht kompatibel und passt nicht in diesen Anschluss.

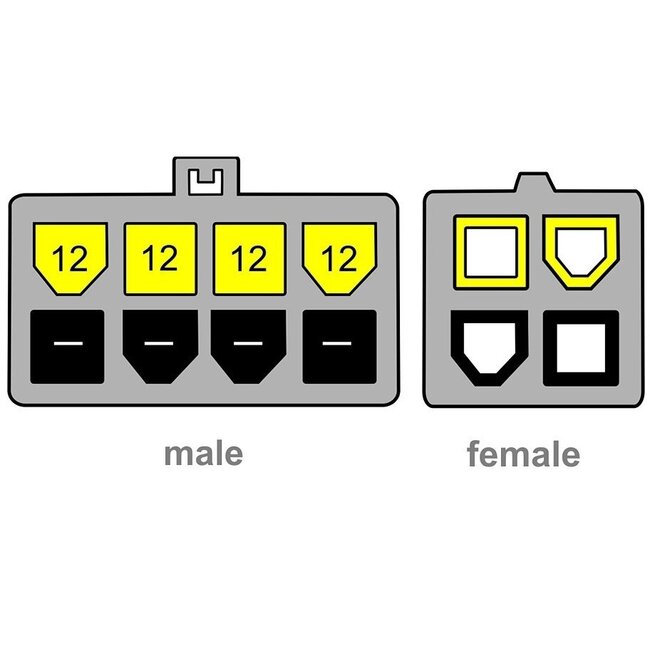

P4-Netzteil mit EPS 8-poligem Mainboard verbinden

Mit einem Adapter, aber auch ohne, können Sie ein P4-Netzteil mit einem EPS 8-poligen Mainboardanschluss verbinden. Der P4-Stecker passt nur auf einer Seite in den EPS 8-poligen Anschluss, sodass ein falsches Einstecken ausgeschlossen ist. Es gibt jedoch keine Garantie, dass es funktioniert. Wenn das Mainboard mit einer 12V-Verbindung auskommt, kann es problemlos funktionieren. Benötigt das Mainboard jedoch zwei 12V-Verbindungen (viele Dual-CPU-Mainboards benötigen pro CPU eine 12V-Verbindung), funktioniert es nicht. Selbst wenn ein Mainboard mit EPS 8-poligem Anschluss über einen einzelnen P4-Stecker funktioniert, sollten Sie beachten, dass das Kabel nur die Hälfte der Leistung eines EPS 12V Steckers liefert. Das Mainboard kann überhitzen, ebenso wie das Kabel, was zu geschmolzenen Steckern führen kann. Die beste Empfehlung ist daher, ein Mainboard mit 8-poligem EPS-Anschluss auch über einen 8-poligen EPS-Stecker zu versorgen.

Spezifikationen ATX12V P4 (w) - EPS12V 8-polig (m) Stromversorgungskabel

• Stecker: ATX P4 (weiblich) - EPS 8-polig (männlich)
• Anwendung: PC-Netzteil (P4) > PC-Mainboard (EPS 8-polig)
• Steckertyp: gerade / gerade
• Konformität: RoHS
• Farbe: schwarz/gelb
• Garantie: 2 Jahre
