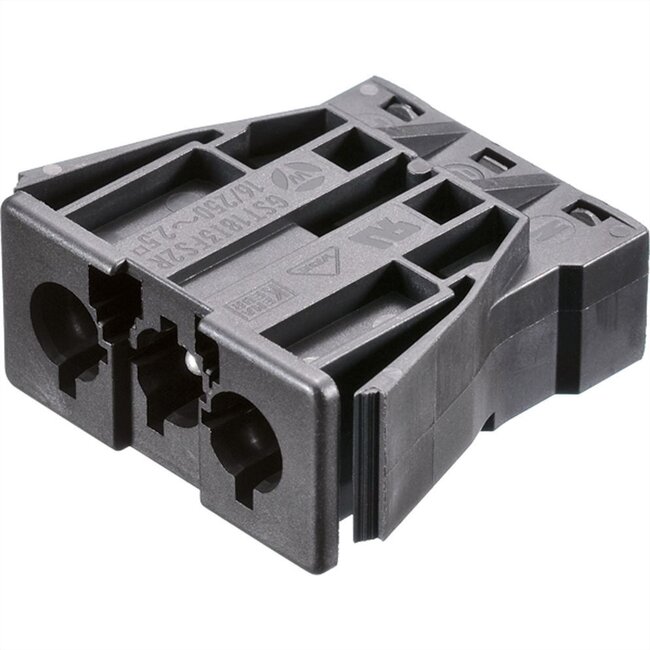

Bachmann Installationsstecker Einbau-Steckverbinder - Wieland GST18® (m)

Ein separater Stecker, mit dem Sie eine herkömmliche Steckdosenleiste in ein modulares System integrieren können. Sie können diesen Steckverbinder auch verwenden, um eigene Installationsstecker-Verlängerungskabel herzustellen. Dank des Einbau-Designs lässt sich der Anschluss in einem Gehäuse, Panel, Schreibtisch, einer Steckdosenleiste oder an einem anderen gewünschten Ort realisieren.

Merkmale:

• ersetzt den Stromstecker einer Steckdosenleiste
• dies ist der Eingang-Steckverbinder (für den Ausgang eines Splitters oder einer Steckdosenleiste)
• für Stromkabel mit Leiterquerschnitten zwischen 0,75 mm² und 2,5 mm²
• für Stromkabel mit festen und flexiblen Leitern
• für Stromkabel mit einem Außendurchmesser zwischen 6,5 und 10,5 mm
• Schraubverbindung: Löten ist nicht erforderlich
• geeignet für Strom bis 250 V und 20 A
• geeignet für (Panel-)Einbau
• kompatibel mit dem Wieland GST18® Standard
• entspricht der IEC 61535 Norm für Installationssteckverbinder
• weißer Steckverbinder mit Farbcode RAL9010

Modulares System

Dieser Installationsstecker-Steckverbinder lässt sich perfekt in ein modulares System mit Installationsstecker-Verbindungen integrieren. Dieses modulare System wird vor allem in Büroumgebungen eingesetzt, sodass über ein einziges Stromkabel mehrere Schreibtische mit Stromanschlüssen versorgt werden können, ohne dass Kontakte verloren gehen.

Achtung! Verwenden Sie Splitter, um mehrere Steckdosenleisten an einem Kabel anzuschließen

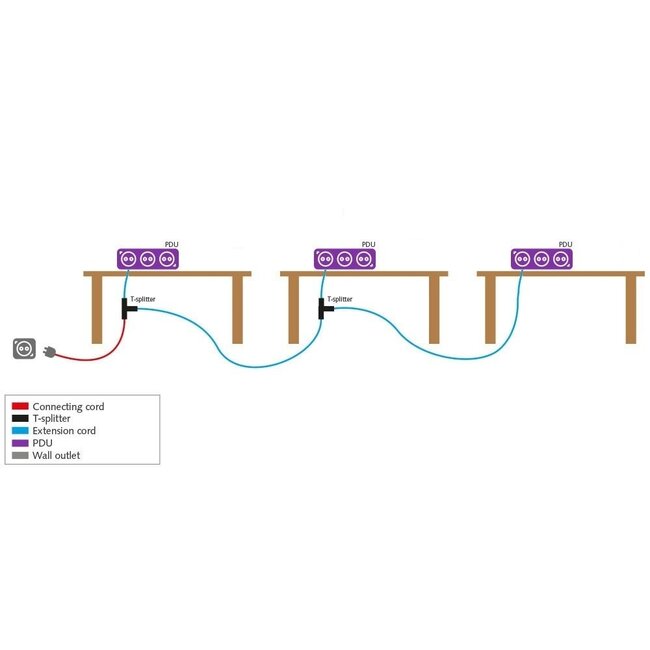

Beim Austausch des Stromsteckers Ihrer Steckdosenleiste verfügt diese nur über einen Installationsstecker-Eingang. Wenn Sie mehrere Steckdosenleisten über ein Kabel verbinden möchten, benötigen Sie Installationsstecker-Splitter. Zu diesem Artikel sehen Sie ein Foto mit einem Anschlussdiagramm. So können Sie mehrere Steckdosenleisten über ein unter dem Schreibtisch verlaufendes Kabel anschließen.

Internationale Norm IEC 61535

Installationsstecker für dauerhafte Verbindungen in festen Installationen sind in der internationalen Norm IEC 61535 geregelt. Ausgabe 2.0 2019-10 legt die Sicherheitsanforderungen und Kriterien für Systeme mit Installationssteckern fest. Es wird ausdrücklich darauf hingewiesen, dass ein installiertes System nur dann der IEC 61535 Norm entspricht, wenn das komplette Installationssystem vom selben Hersteller stammt (one and the same manufacturer). Um die Sicherheitsanforderungen der IEC 61535 Norm zu erfüllen, wird das Installationssystem umfangreich getestet. Diese Tests wurden ausschließlich an Systemen desselben Herstellers durchgeführt. Um der IEC 61535 Norm zu entsprechen, muss die gesamte Installation vom selben Hersteller sein.

Technische Daten Bachmann Installationsstecker Einbau-Steckverbinder - Wieland GST18® (m)

• Steckverbinder: Installationsstecker (männlich)
• Ausführung: Einbau-Steckverbinder
• Befestigung: Schrauben
• maximale Belastung: 20 A / 250 V
• Gehäuse: Kunststoff
• geeignet für den Innenbereich (IP20)
• vollständig kompatibel mit dem Wieland GST18® Standard
• geeignet für (Panel-)Einbau
• konform: RoHS, IEC 61535
• Farbe: schwarz
• Garantie: 2 Jahre

Downloads

• Datenblatt
