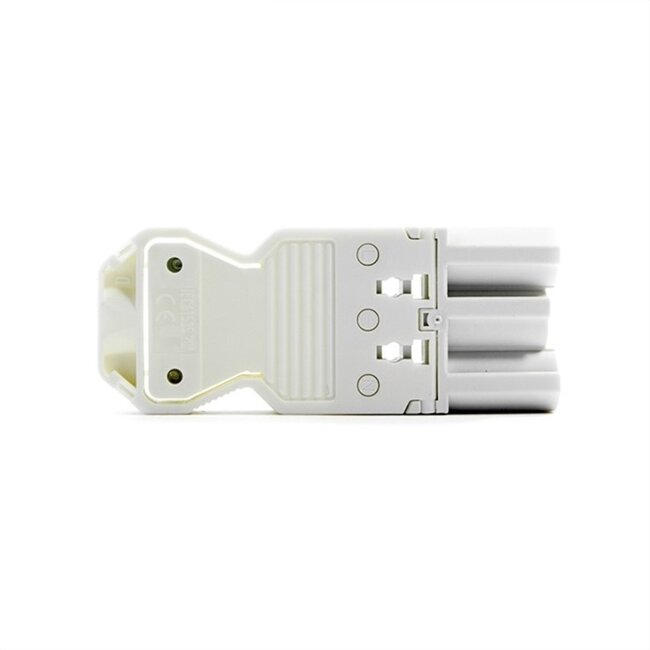

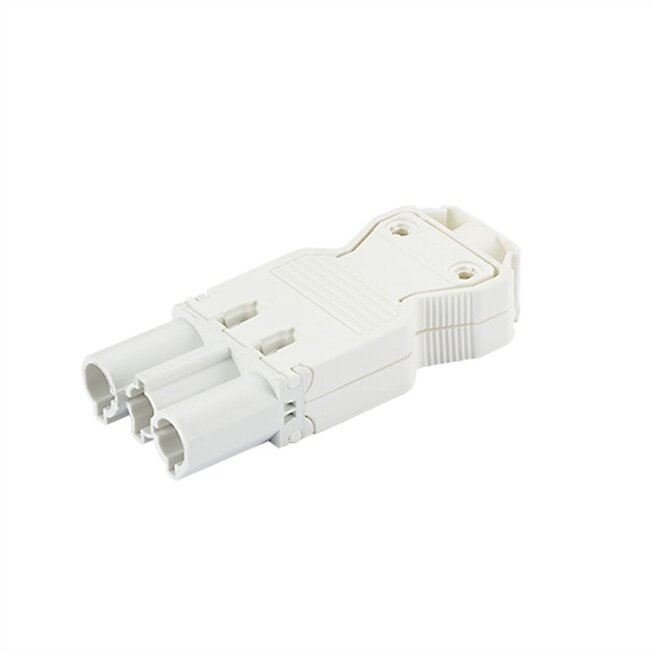

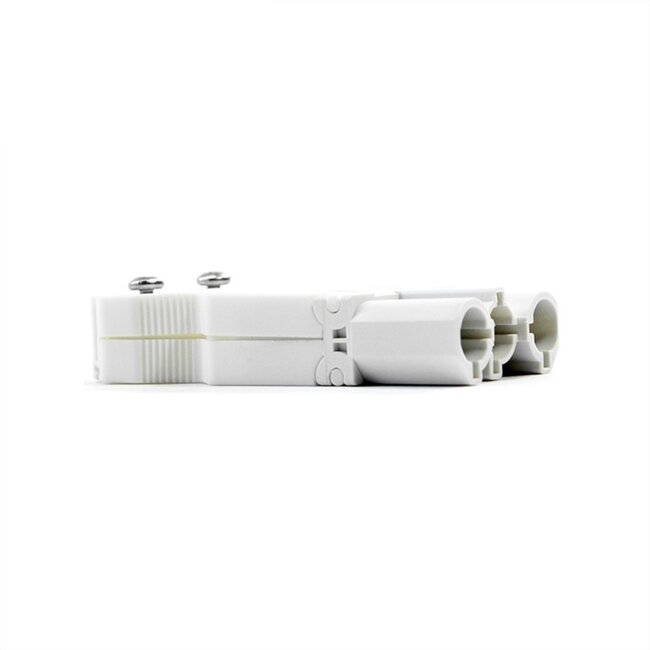

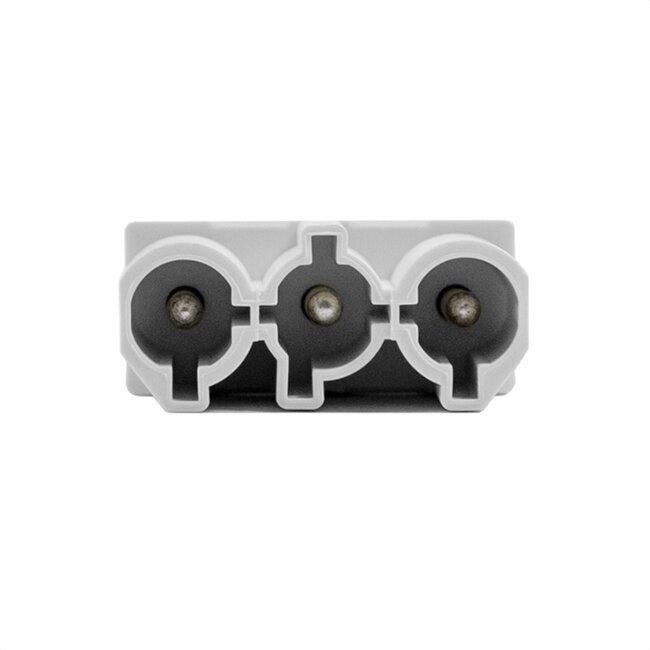

Bachmann Installationsstecker Connector - Wieland GST18® (männlich)

Ein separater Stecker, mit dem Sie eine herkömmliche Steckdosenleiste in ein modulares System integrieren können. Sie können diesen Connector auch verwenden, um eigene Installationsstecker-Verlängerungskabel herzustellen.

Eigenschaften:

• ersetzt den Stromstecker einer Steckdosenleiste
• verwenden Sie diesen Connector, um eigene Installationsstecker-Verlängerungskabel herzustellen (für Ausgang Splitter oder Ausgang Steckdosenleiste)
• für Stromkabel mit Leiterquerschnitten zwischen 0,75 mm² und 2,5 mm²
• für Stromkabel mit festen und flexiblen Leitern
• für Stromkabel mit einem Außendurchmesser von 6,5 bis 10,5 mm

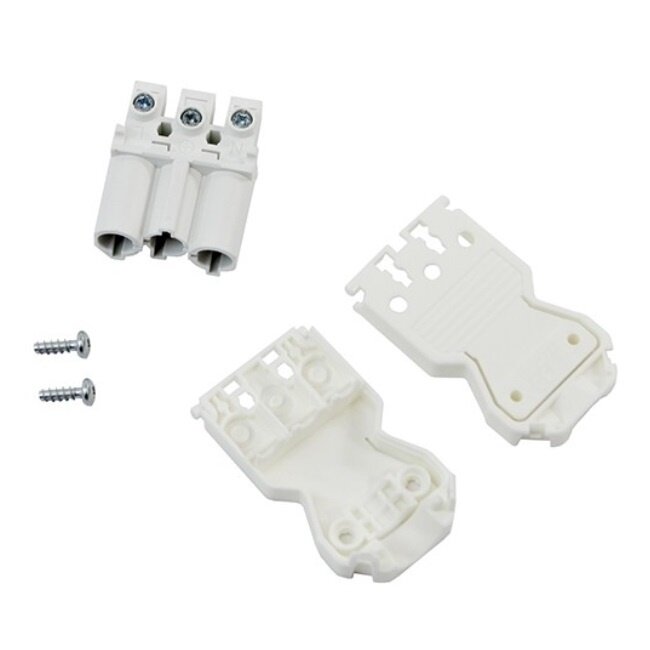

• Schraubverbindung: Löten ist nicht erforderlich
• geeignet für Strom bis 250 V und 20 A
• mit Zugentlastung ausgestattet
• kompatibel mit dem Wieland GST18® Standard
• entspricht der IEC 61535 Norm für Installationsstecker
• weißer Connector mit Farbcode RAL9010

Modulares System

Dieser Installationsstecker Connector lässt sich perfekt in ein modulares System mit Installationsstecker-Verbindungen integrieren. Dieses modulare System wird vor allem in Bürobereichen verwendet, sodass über ein einziges Stromkabel mehrere Arbeitsplätze mit Stromanschlüssen versorgt werden können, ohne dass Kontakte verloren gehen.

Achtung! Verwenden Sie Splitter, um mehrere Steckdosenleisten an einem Kabel anzuschließen

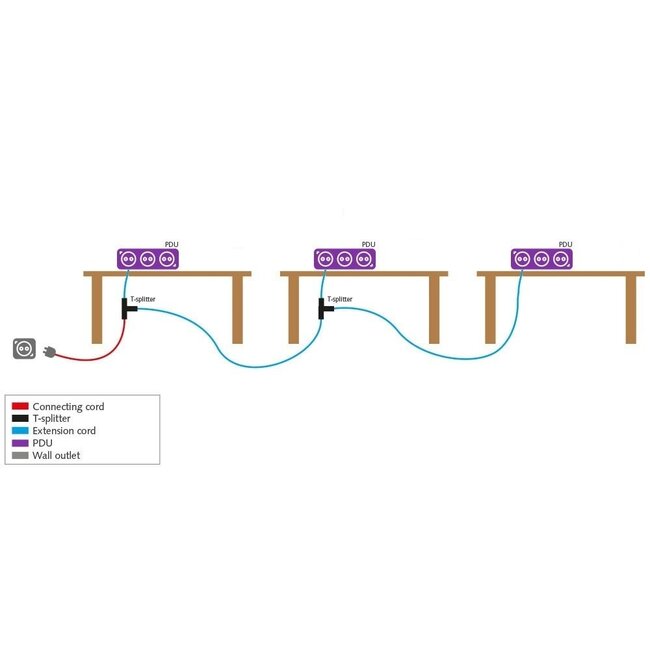

Beim Austausch des Stromsteckers Ihrer Steckdosenleiste verfügt diese nur über einen Installationsstecker-Eingang. Wenn Sie mehrere Steckdosenleisten über ein Kabel verbinden möchten, benötigen Sie Installationsstecker-Splitter. Bei diesem Artikel sehen Sie ein Foto mit einem Anschlussdiagramm. So können Sie mehrere Steckdosenleisten über ein Kabel anschließen, das unter dem Schreibtisch verläuft.

Internationale Norm IEC 61535

Installationsstecker für dauerhafte Verbindungen in festen Installationen sind in der internationalen Norm IEC 61535 geregelt. Ausgabe 2.0 2019-10 legt die Sicherheitsanforderungen und Kriterien für Systeme mit Installationssteckern fest. Dort wird ausdrücklich erwähnt, dass ein installiertes System nur dann der IEC 61535 Norm entspricht, wenn das komplette Installationssystem vom selben Hersteller stammt („one and the same manufacturer“). Um die Sicherheitsanforderungen der IEC 61535 Norm zu erfüllen, wird das Installationssystem umfassend getestet. Diese Tests werden ausschließlich bei Systemen desselben Herstellers durchgeführt. Um der IEC 61535 Norm zu entsprechen, muss die gesamte Installation vom selben Hersteller sein.

Technische Daten Bachmann Installationsstecker Connector - Wieland GST18® (männlich)

• Connector: Installationsstecker (männlich)
• Ausführung: gerader Connector
• Befestigung: Schrauben
• maximale Belastung: 20 A / 250 V
• Gehäuse: Kunststoff
• geeignet für den Innenbereich (IP20)
• vollständig kompatibel mit dem Wieland GST18® Standard
• konform: RoHS, IEC 61535
• Farbe: Weiß (RAL9010)
• Garantie: 2 Jahre
