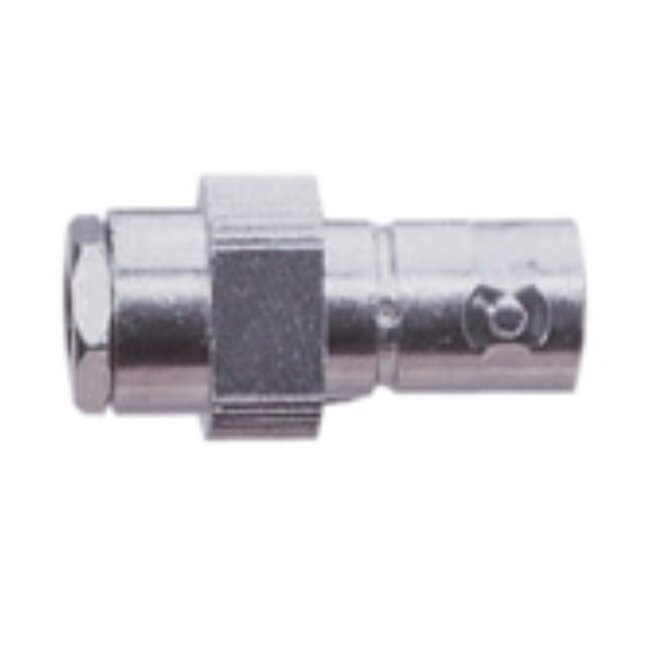

BNC (w) lötbarer Stecker 50 Ohm für RG58 Kabel

Weiblicher BNC-Stecker für 50 Ohm Koaxialkabel. Der Stecker kann an einem RG-58 Koaxialkabel befestigt werden. Für diese Befestigung wird keine Crimpzange benötigt. Dadurch ist ein lötbarer Stecker eine hervorragende Alternative zu einem Crimpstecker.

Löten vs. crimpen?

Ein lötbarer Stecker, auch als Clamp-Stecker bezeichnet, ist eine Alternative zum Crimpstecker. Für einen Crimpstecker benötigen Sie eine Crimpzange, für einen lötbaren Stecker hingegen nur einen Lötkolben, einen Abisolierer und einen Maulschlüssel. Fast jeder Hobbyist hat diese Werkzeuge zu Hause, im Gegensatz zu der oft teureren Crimpzange, die meist nur für eine begrenzte Anzahl von Steckern geeignet ist. Ein weiterer großer Vorteil eines lötbaren Steckers ist, dass er wiederverwendbar ist. Bei Hobbyanwendungen, bei denen viel getestet wird, ist dies natürlich eine enorme Kostenersparnis.

Wie befestigen Sie den lötbaren Stecker?

Zuerst isolieren Sie das Kabel ab. Die meisten Abisolierwerkzeuge, die speziell für Koaxialkabel entwickelt wurden, isolieren das Kabel auf die richtige Länge. Der lötbare Stecker besteht aus 4 bis 6 Teilen. Zuerst wird der Schraubenteil (mit Außengewinde) über das Kabel geschoben. Dann folgt der mittlere Teil, der aus mehreren kleineren Ringen besteht (manchmal auch mit einem Gummiring). Achten Sie darauf, dass die geflochtene Abschirmung des Kabels (Braiding) Kontakt mit diesem Teil hat. Anschließend setzen Sie den Pin auf den Leiter des Kabels und verstärken die Verbindung mit Lötzinn. Zum Schluss wird das Steckergehäuse darüber gesetzt und am hinteren Teil festgeschraubt. Verwenden Sie den Maulschlüssel, um alles fest anzuziehen, damit der Stecker einsatzbereit ist.

Technische Daten BNC (w) lötbarer Stecker 50 Ohm für RG58 Kabel

• Stecker: BNC (weiblich)
• Impedanz: 50 Ohm
• Befestigung: Clamp / Löten
• Geeignet für: RG-58
