Dieser lötbare männliche BNC-Stecker kann ohne Verwendung einer Crimpzange sicher an einem 50 Ohm RG-58 Koaxialkabel befestigt werden. Lesen Sie mehr.
Männlicher BNC-Stecker für 50 Ohm Koaxialkabel. Der Stecker kann an einem RG-58 Koaxialkabel befestigt werden. Für diese Befestigung wird keine Crimpzange benötigt. Dadurch ist ein lötbarer Stecker eine ausgezeichnete Alternative zu einem Crimpstecker.
Ein lötbarer Stecker, auch als Clamp-Stecker bezeichnet, ist eine Alternative zum Crimpstecker. Für einen Crimpstecker benötigen Sie eine Crimpzange, für einen lötbaren Stecker lediglich einen Lötkolben, einen Abisolierer und einen Maulschlüssel. Fast jeder Hobbyist besitzt diese Werkzeuge zu Hause, im Gegensatz zur oft teureren Crimpzange, die meist nur für eine begrenzte Anzahl von Steckern geeignet ist. Ein weiterer großer Vorteil eines lötbaren Steckers ist, dass er wiederverwendbar ist. Bei Hobbyanwendungen, bei denen viel getestet wird, spart dies natürlich erheblich Kosten.

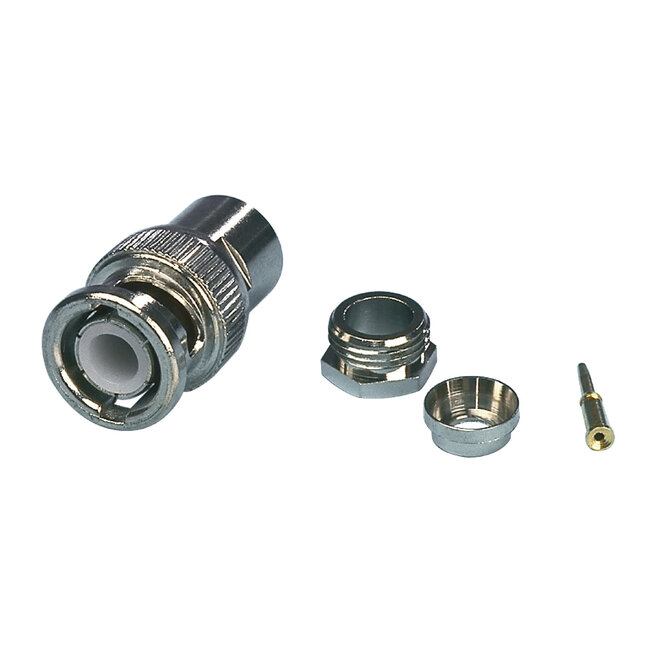

Zuerst isolieren Sie das Kabel ab. Die meisten Abisolierwerkzeuge, die speziell für Koaxialkabel entwickelt wurden, schneiden das Kabel auf die richtige Länge ab. Der lötbare Stecker besteht aus 4 bis 6 Teilen. Zuerst wird der Schraubenteil (mit Außengewinde) über das Kabel geschoben. Dann folgt der mittlere Teil, der aus mehreren kleineren Ringen (manchmal auch mit einem Gummiring) besteht. Achten Sie darauf, dass die geflochtene Abschirmung des Kabels (Braiding) Kontakt mit diesem Teil hat. Anschließend setzen Sie den Stift auf den Innenleiter des Kabels und verstärken die Verbindung mit Lötzinn. Zum Schluss wird das Steckergehäuse über den Stecker gesetzt und am hinteren Teil festgeschraubt. Verwenden Sie den Maulschlüssel, um alles fest anzuziehen, damit der Stecker einsatzbereit ist.
