DisplayPort (v) - DisplayPort (v)
Kabellängen max. 5 m Eingang / 5 m Ausgang (4K@60Hz)
Kabellängen max. 15 m Eingang / 20 m Ausgang (4K@30Hz)
Kabellängen max. 20 m Eingang / 20 m Ausgang (2K@60Hz)
DisplayPort 1.2
DisplayPort Dual Mode (HDMI/DVI/
Lesen Sie mehr.

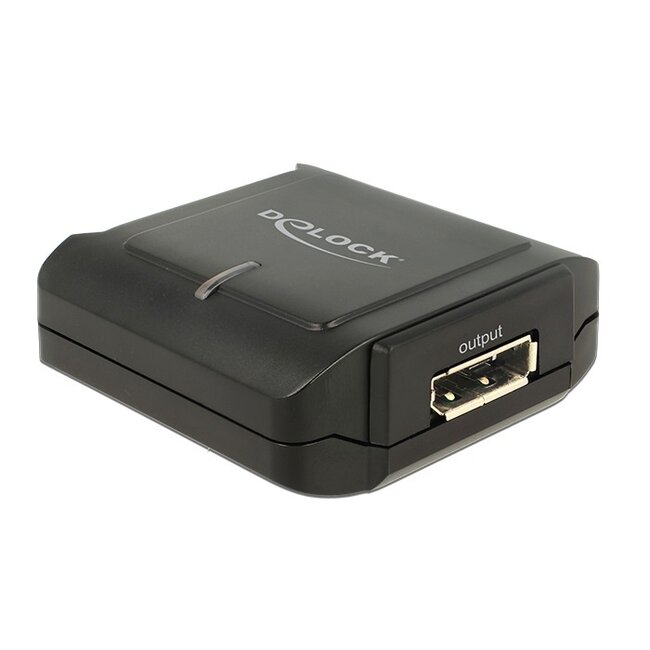

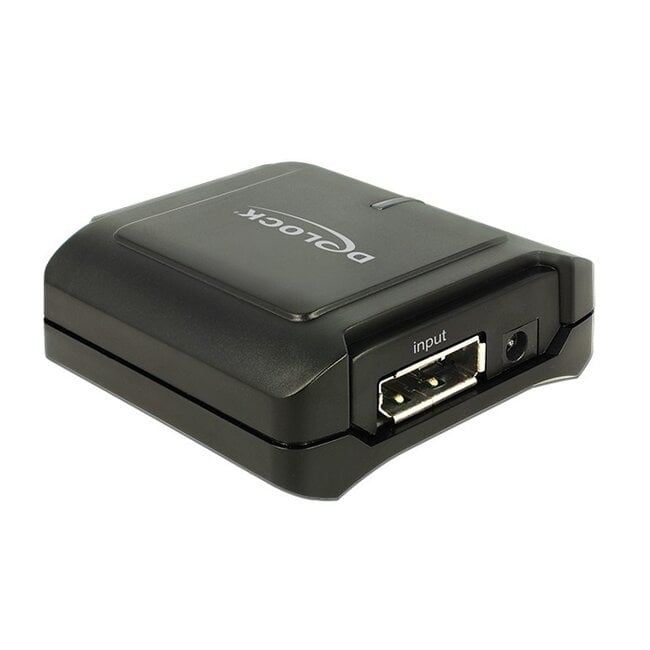

DisplayPort Version 1.2 Kupplung mit Verstärker, mit der Sie zwei DisplayPort-Kabel verbinden können. Dank des integrierten Verstärkers ist dieser DisplayPort-Kuppler geeignet für maximal 5 Meter Kabellänge am Eingang und maximal 5 Meter Kabellänge am Ausgang bei Auflösungen bis zu 3840 x 2160 @ 60 Hz. Bei niedrigeren Auflösungen können längere Kabellängen verwendet werden.
Wenn Sie ein 20-poliges DisplayPort-Kabel mit DP_PWR verwenden, kann der Repeater über Pin 20 mit Strom versorgt werden. Über Pin 20 liefert das Kabel eine Spannung von 3,3V / 500 mA, die der Repeater nutzt, um das Signal verstärkt weiterzuleiten. Um diese Funktion zu nutzen, muss ein Kabel verwendet werden, das DP_PWR unterstützt.
Verwenden Sie stets hochwertige DisplayPort-Kabel, idealerweise mit reinem Kupferleiter (CU/OFC) und einem AWG-Wert von 28 oder niedriger. Ist der AWG-Wert des verwendeten Kabels höher (und somit die Kupferleiter dünner), kann es sein, dass höhere Auflösungen nicht dargestellt werden können. Dies gilt auch für Kabel ohne reinen Kupferkern wie z.B. CCA (Kupfer mit Aluminium) oder CCS (Kupfer mit Stahl).
Standardmäßig ist das DisplayPort-Signal nicht kompatibel mit TMDS, dem Übertragungsprotokoll für HDMI oder DVI. Es ist jedoch möglich, ein HDMI- oder DVI-Signal über das DisplayPort-Kabel zu übertragen dank des Standards DisplayPort Dual Mode (DP++). Dieser Repeater unterstützt DisplayPort Dual Mode (DP++), sodass Sie auch Adapter und Kabel von DisplayPort zu HDMI oder DisplayPort zu DVI anschließen können. Für die Umwandlung zu VGA ist kein DisplayPort Dual Mode (DP++) erforderlich, da diese Konvertierung durch den Chip in DisplayPort-zu-VGA-Kabeln oder Adaptern erfolgt.
DisplayPort ist ein Audio- und Video-Standard, der von der Video Electronics Standards Association (VESA) entwickelt wurde. Dieser Standard besteht seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen verwendet, beispielsweise zwischen Computer und Monitor. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort aufgrund fehlender Lizenz- und Royalty-Gebühren kostengünstiger in der Implementierung. Zudem wird ein DisplayPort-Kabel oft als Ersatz für VGA- oder DVI-Kabel verwendet. Eine kleinere Variante des DisplayPort-Kabels ist das Mini DisplayPort-Kabel.
Viele neue Notebooks verfügen über einen Mini DisplayPort-Anschluss. Hier kann ein Kabel oder Adapter angeschlossen werden, der zu (Mini) DisplayPort, HDMI, DVI und VGA konvertiert.
Wenn Sie ein 20-poliges DisplayPort-Kabel mit DP_PWR verwenden, kann der Repeater über Pin 20 mit Strom versorgt werden. Über Pin 20 liefert das Kabel eine Spannung von 3,3V / 500 mA, die der Repeater nutzt, um das Signal verstärkt weiterzuleiten. Um diese Funktion zu nutzen, muss ein Kabel verwendet werden, das DP_PWR unterstützt.
