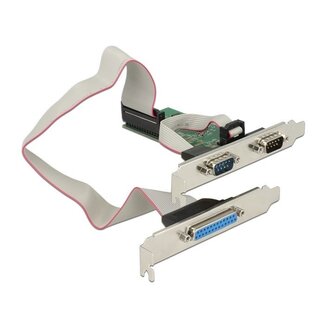

DeLOCK serielle/parallel PCI-Express Karte mit 2x 9-poligen SUB-D und 1x 25-poligen SUB-D Anschlüssen sowie Low Profile Blenden

Erweitern Sie Ihren PC mit dieser PCI-Express (PCIe) Karte um 2 serielle RS232 Anschlüsse und 1 parallele Druckeranschluss, auch bekannt als LPT-Port oder IEEE 1284 Anschluss. Die 9-poligen SUB-D Anschlüsse sind seriell, der 25-polige SUB-D Anschluss ist parallel. Der 25-polige Anschluss wurde bei älteren Systemen hauptsächlich zum Anschluss von Druckern oder Scannern verwendet. Die Installation der Karte in einen freien PCIe-Slot ist einfach.

Merkmale:

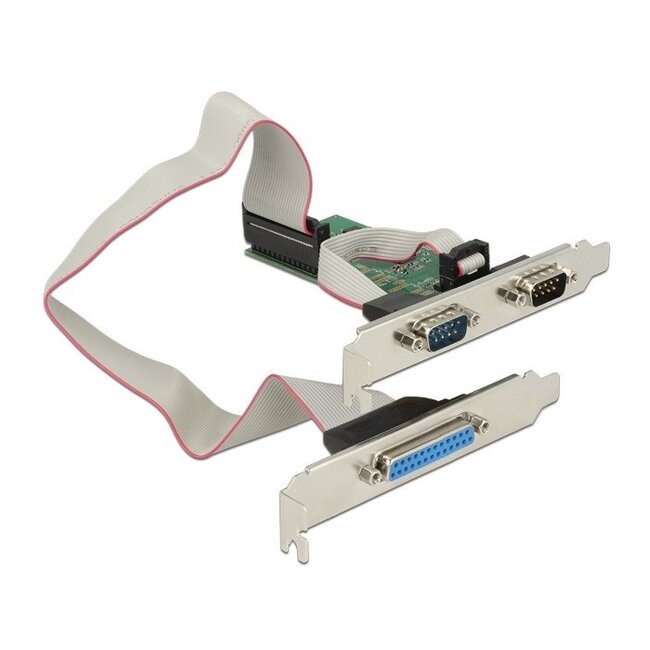

• Anschlüsse: 2x 9-polige SUB-D (männlich) + 1x 25-polige SUB-D (weiblich)
• Geeignet für Einbau in einen PCI-Express (PCIe) Slot
• Inklusive 3 Low-Profile Blenden*
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Slots
• Typ: seriell (RS-232) / parallel IEEE 1284
• Unterstützt Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s (seriell) und 1,5 Mb/s (parallel)
• Chipset: ASIX AX99100
• Kompatibel mit Windows

*Low-Profile Blende

Mit einer Low-Profile Blende können Sie eine standardmäßige PCI-Karte, die Low-Profile ready ist, in einem Low-Profile Gehäuse montieren. Die Standard PCI-Blende wird abgeschraubt und durch die Low-Profile Blende ersetzt. Dies ist besonders praktisch bei kleineren Gehäusen mit begrenzter Slot-Anzahl.

SUB-D Anschlüsse

SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ stammt aus der Zeit, als diese Anschlüsse noch relativ klein waren, heute sind sie eher groß. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckertyp mit der genauen Anzahl der Pins. Es gibt SUB-D Anschlüsse mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Anschluss, während ein DA15M ein 15-poliger SUB-D Stecker ist.

PCI

PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungsslots auf dem Mainboard eines Computers. Diese Slots ermöglichen es, zusätzliche Funktionen wie Soundkarten oder Netzwerkkarten hinzuzufügen.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Datenübertragungsraten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x die kleinste und 16x die größte Variante ist. Eine kleinere Karte kann in einen größeren Slot eingesetzt werden, umgekehrt funktioniert das nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die vor allem in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

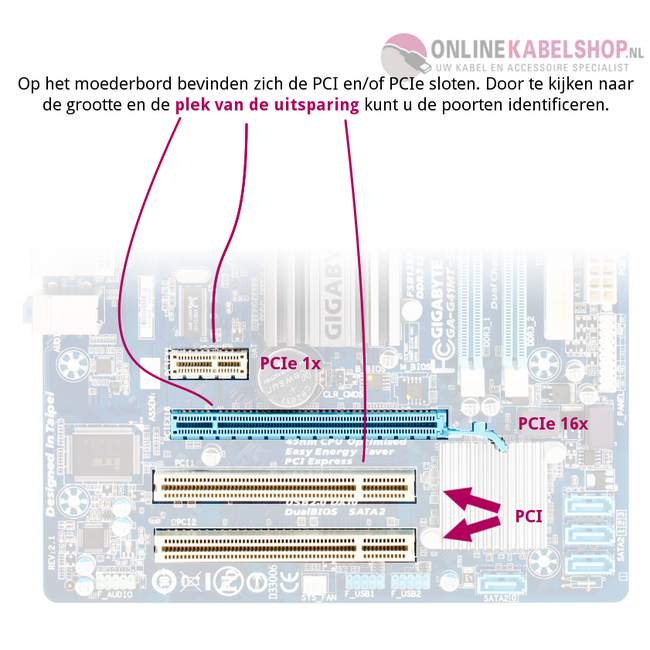

Welchen Anschluss Sie benötigen, hängt von Ihrem Mainboard und den noch freien Anschlüssen ab. Öffnen Sie am besten Ihren PC und schauen Sie auf das Mainboard, meist muss dafür die linke Seitenabdeckung des Gehäuses entfernt werden. Das Mainboard ist die größte Platine im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e) Slots befinden sich unten links auf dem Mainboard. Anhand der Abbildung in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Slot handelt.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes gleichzeitig überträgt. Ein paralleler Port ist daher deutlich schneller als ein serieller Port. Serielle Anschlüsse an Computern haben meist 9 oder 25 Pins, während parallele Anschlüsse fast immer 25 Pins besitzen. Die COM1 und COM2 Ports sind seriell, der LPT1 Port (Druckeranschluss) ist parallel. Serielle Ports werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.

USB zu seriell oder parallel

Falls Ihr System keine serielle oder parallele Schnittstelle besitzt, können Sie einen USB-Port mit einem USB-zu-seriell oder USB-zu-parallel Adapter erweitern.

25-poliger SUB-D Anschluss

Der 25-polige SUB-D Anschluss wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Anschluss, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist älteren Druckern. Es gibt drei Arten von Steckern, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an älteren Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Stecker mit zwei „Klick“-Klammern an den Seiten.

IEEE1284-C

Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich bei einigen HP-Druckern (z.B. HP Laserjet 1100). Es handelt sich um eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wird meist ein Kabel von 25-poligem SUB-D auf Mini-Centronics mitgeliefert.

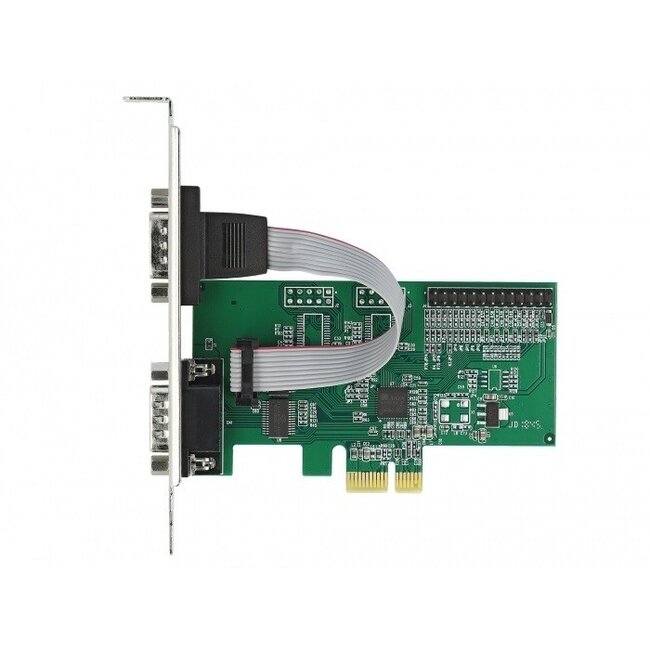

Technische Daten der DeLOCK serielle/parallel PCI-Express Karte mit 2x 9-poligen SUB-D und 1x 25-poligen SUB-D Anschlüssen sowie Low Profile Blenden

• Externe Anschlüsse: 2x 9-polige SUB-D (männlich) + 1x 25-polige SUB-D (weiblich)
• Interne Anschlüsse: 1x PCIe Bus (x1) + 2x COM Port Pin Header* (männlich)
• Geeignet für Einbau in PCI-Express (PCIe) Slot
• Inklusive 3 Low-Profile Blenden
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Slots
• Typ: seriell (RS-232) / parallel IEEE 1284
• Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s (seriell) und 1,5 Mb/s (parallel)
• Chipset: ASIX AX99100
• Unterstützt SPP, Byte und ECP bei IEEE 1284
• Entspricht PCI-Express Spezifikation 2.0
• Kompatibel mit industriellem Standard 6C550 UART
• 256 Byte FIFO-Speicher (seriell) / 16 Byte FIFO-Speicher (parallel) pro Port
• Kompatibel mit Windows
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre *Hier wird die Blende mit dem 25-poligen SUB-D Anschluss angeschlossen
