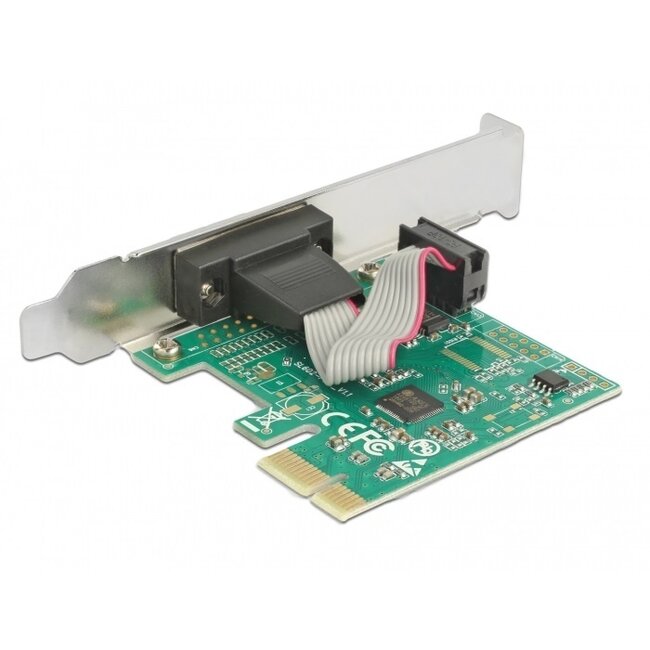

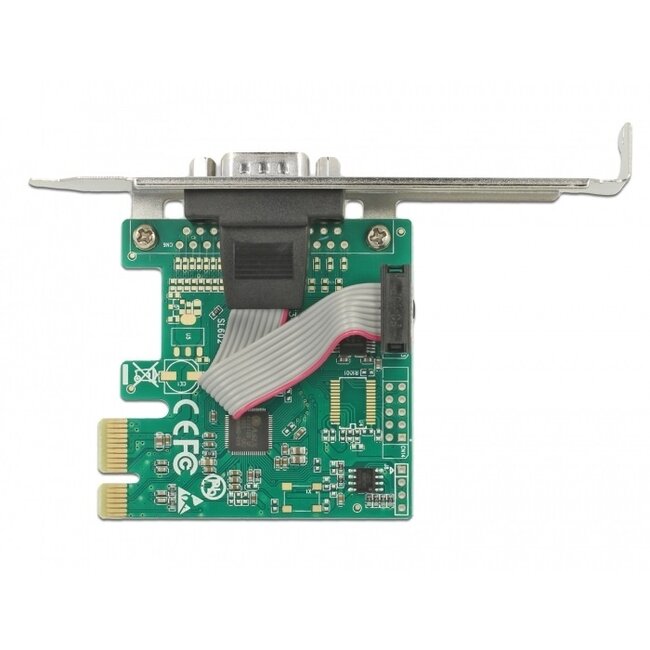

DeLOCK serielle RS232 PCI-Express Karte mit 1x 9-poligem SUB-D Anschluss und Low Profile Halterung

Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI Express (PCIe) Karte um einen 9-poligen SUB-D Anschluss. Die Installation der Karte in einen freien PCIe-Slot ist einfach.

Eigenschaften:

• Anschlüsse: 1x 9-poliger SUB-D (männlich)
• Geeignet für den Einbau in einen PCI-Express (PCIe) Slot
• Inklusive Low-Profile Halterung*
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Slots
• Typ: seriell (RS-232)
• Unterstützt Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s
• Chipset: ASIX AX99100
• Kompatibel mit Windows

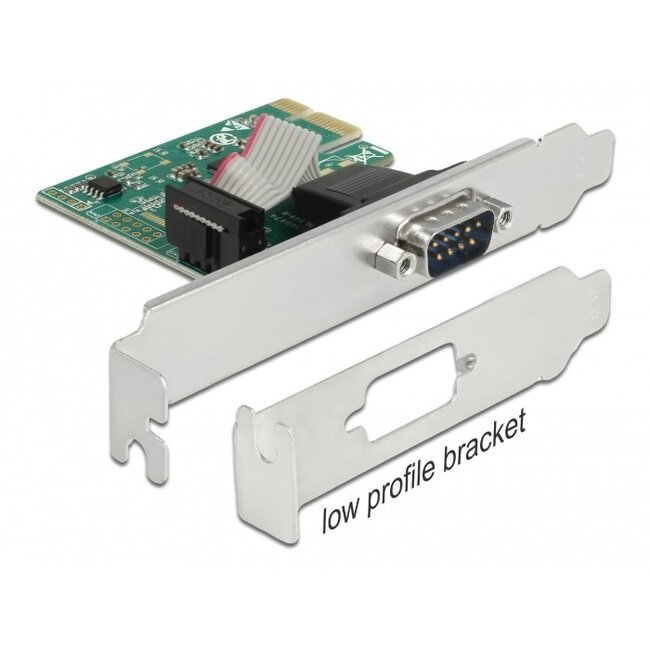

*Low-Profile Halterung

Mit einer Low-Profile Halterung können Sie eine standardmäßige PCI-Karte, die Low-Profile ready ist, in einem Low-Profile Gehäuse montieren. Die Standard-PCI-Blende wird abgeschraubt und durch die Low-Profile Blende ersetzt. Dies ist besonders praktisch bei kleineren Gehäusen mit begrenzter Slot-Anzahl.

SUB-D Anschlüsse

SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war früher passend, heute handelt es sich jedoch um relativ große Anschlüsse. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckertyp mit der genauen Anzahl der Pins. Es gibt SUB-D Anschlüsse mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Anschluss, während ein DA15M ein 15-poliger SUB-D Anschluss ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port mit einem USB-zu-Seriell Konverter in einen seriellen Anschluss umwandeln.

PCI

PCI (Peripheral Component Interconnect) ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Slots ermöglichen das Hinzufügen von Funktionen wie Soundkarten oder Netzwerkkarten.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Datenübertragungsraten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Slot ist. Eine kleinere Karte kann in einen größeren Slot eingesetzt werden, umgekehrt funktioniert das nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die vor allem in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Slots ab. Öffnen Sie dazu am besten Ihr PC-Gehäuse und schauen Sie auf das Motherboard – meist muss dazu die linke Seitenabdeckung entfernt werden. Das Motherboard ist die größte Leiterplatte im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Slots befinden sich unten links auf dem Motherboard. Anhand der Abbildung in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Slot handelt.

Technische Daten der DeLOCK seriellen RS232 PCI-Express Karte mit 1x 9-poligem SUB-D Anschluss und Low Profile Halterung

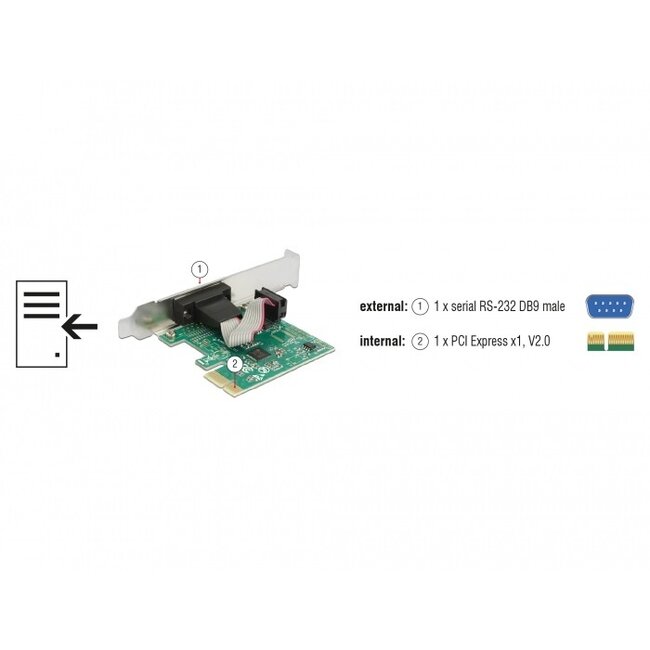

• Externe Anschlüsse: 1x 9-poliger SUB-D (männlich)
• Interne Anschlüsse: 1x PCIe Bus (x1)
• Geeignet für den Einbau in PCI-Express (PCIe) Slots
• Inklusive Low-Profile Halterung
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Slots
• Typ: seriell (RS-232)
• Unterstützt Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s
• Chipset: ASIX AX99100
• Entspricht PCI-Express Spezifikation 2.0
• Unterstützt Active State Power Management (ASPM)
• Unterstützt Direct Memory Access (DMA)
• Unterstützt Slow IrDA Modus bis 115 Kb/s
• Unterstützt Multi-Drop 9-Bit Modus
• Kompatibel mit industriellem Standard 16C950 UART
• 256 Byte FIFO-Speicher
• Unterstützte Datenbits: 5, 6, 7, 8, 9 / Stoppbits: 1, 1,5, 2
• Unterstützte Parität: gerade, ungerade, keine, space, mark
• Flusskontrolle: keine / Hardware (RTS/CTS) / Software (XON/XOFF)
• Betriebstemperatur: 0°C bis 55°C
• Relative Luftfeuchtigkeit: 10 - 90%
• Kompatibel mit Windows
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre

Lieferumfang:

• PCIe Karte
• Low Profile Halterung
• Treiber-CD
• Bedienungsanleitung

Downloads

Produktdatenblatt
Treiber Windows 7, 8.1, 10 (32-bit)
Treiber Windows 7, 8.1, 10 (64-bit)
