DeLOCK serielle RS232 PCI-Express Karte mit 1x 9-poligem SUB-D Anschluss und Low Profile Halterung

Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI Express (PCIe) Karte um einen 9-poligen SUB-D Anschluss. Der Einbau der Karte in einen freien PCIe-Slot ist einfach und unkompliziert.

Eigenschaften:

• Anschlüsse: 1x 9-poliger SUB-D (männlich)
• Geeignet für den Einbau in einen PCI-Express (PCIe) Slot
• Inklusive Low-Profile Halterung*
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Slots
• Typ: seriell (RS-232)
• Unterstützt Übertragungsgeschwindigkeiten bis zu 115,2 Kb/s
• Chipset: Sunix SUN2212
• Kompatibel mit Windows

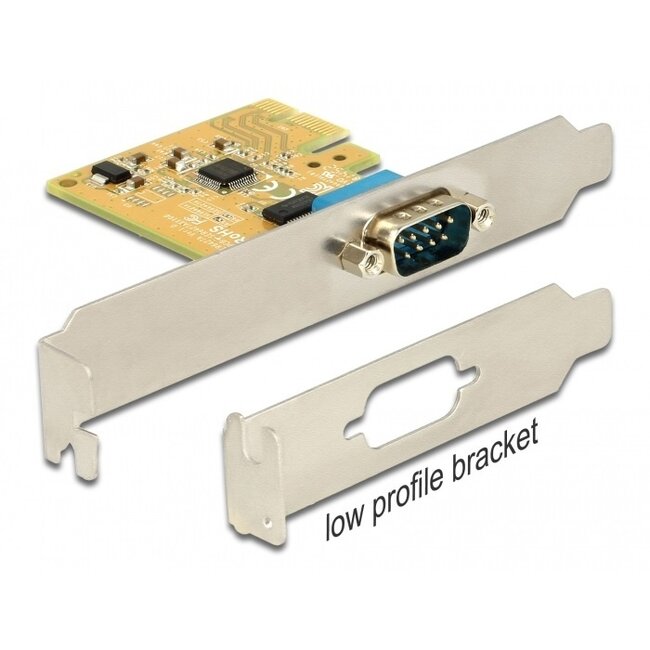

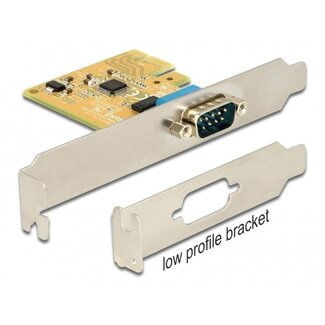

*Low-Profile Halterung

Mit der Low-Profile Halterung können Sie eine standardmäßige PCI-Karte, die Low-Profile ready ist, in einem Low-Profile Gehäuse montieren. Die Standard-PCI-Blende wird abgeschraubt und durch die Low-Profile Blende ersetzt. Dies ist besonders praktisch bei kleineren Gehäusen mit begrenzter Slot-Anzahl.

SUB-D Anschlüsse

SUB-D Anschlüsse, auch bekannt als D-Sub oder D-Subminiatur, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ stammt aus der Zeit, als diese Anschlüsse noch relativ klein waren, heute sind sie eher groß. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. Es gibt SUB-D Anschlüsse mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Anschluss, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie dazu einen USB-zu-Seriell Konverter.

PCI

PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Slots ermöglichen das Hinzufügen von Funktionen wie Soundkarten oder Netzwerkkarten.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Datenübertragungsraten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Slot ist. Eine kleinere Karte kann in einen größeren Slot eingesetzt werden, umgekehrt funktioniert das nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten das Gehäuse und schauen Sie auf das Motherboard – meist muss die linke Seitenabdeckung entfernt werden. Das Motherboard ist die größte Platine im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Slots befinden sich unten links auf dem Motherboard. Anhand des Bildes in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Slot handelt.

Spezifikationen der DeLOCK seriellen RS232 PCI-Express Karte mit 1x 9-poligem SUB-D Anschluss und Low Profile Halterung

• Externe Anschlüsse: 1x 9-poliger SUB-D (männlich)
• Interne Anschlüsse: 1x PCIe Bus (x1)
• Geeignet für PCI-Express (PCIe) Slots
• Inklusive Low-Profile Halterung
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Slots
• Typ: seriell (RS-232)
• Übertragungsgeschwindigkeiten bis zu 115,2 Kb/s
• Chipset: Sunix SUN2212
• Entspricht PCI-Express Spezifikation 2.0
• Signale: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
• Schutz gegen elektrostatische Entladungen (±1,5 kV ESD-Schutz) für alle seriellen Signale gemäß IEC1000-4-2 Standard
• 128 Byte FIFO-Speicher
• Kompatibel mit industriellem Standard 16C950 UART
• Windows WHQL zertifiziert
• Kompatibel mit Windows
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre

Lieferumfang:

• PCIe Karte
• Low Profile Halterung
• Treiber-CD
• Bedienungsanleitung

Downloads

Produktdatenblatt
Treiber v9.0.5.0 (für Windows 10, 10 LTSB und Server 2016 - WHQL)
Treiber v9.0.4.0 (für Windows 10 und Server 2016 - WHQL)
Treiber v8.3.0.0 (für Windows 7, 8.1, 10, Server 2012 und 2012R2)
Treiber v9.0.0.0 (für Windows 10 und Server 2016)
Treiber v8.2.2.0 (für Windows 8.1 und 10)
Treiber v8.2.0.0 (für Windows 7)
