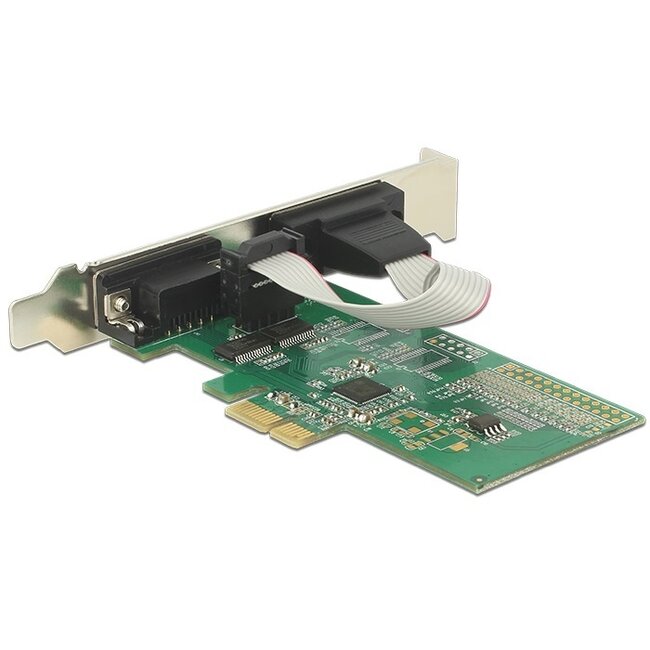

DeLOCK serielle RS232 PCI-Express Karte mit 2x 9-poligen SUB-D Anschlüssen und Low Profile Blenden

Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI Express (PCIe) Karte um 2x 9-polige SUB-D Anschlüsse. Die Installation der Karte in einen freien PCIe-Steckplatz ist einfach.

Eigenschaften:

• Anschlüsse: 2x 9-polige SUB-D (männlich)
• Geeignet für den Einbau in einen PCI-Express (PCIe) Steckplatz
• Inklusive 2 Low-Profile Blenden*
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Unterstützt Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s
• Chipset: ASIX AX99100
• Kompatibel mit Windows

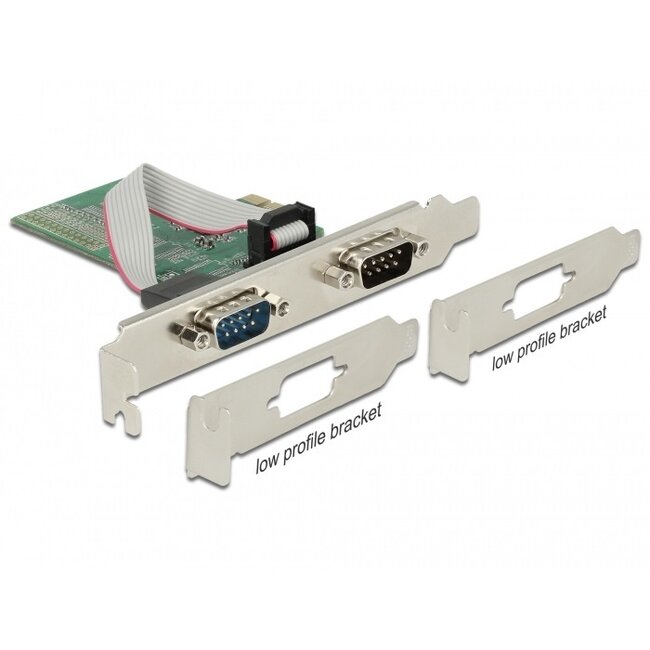

*Low-Profile Blende

Mit einer Low-Profile Blende können Sie eine standardmäßige PCI-Karte, die Low-Profile ready ist, in einem Low-Profile Gehäuse montieren. Die Standard-PCI-Blende wird abgeschraubt und durch die Low-Profile Blende ersetzt. Dies ist besonders praktisch bei kleineren Gehäusen mit begrenzter Anzahl an Steckplätzen.

SUB-D Anschlüsse

SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ stammt aus der Zeit, als diese Anschlüsse üblich waren, heute sind sie relativ groß. SUB-D Anschlüsse verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckertyp mit der genauen Anzahl der Pins. Es gibt SUB-D Anschlüsse mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Anschluss, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

PCI

PCI (Peripheral Component Interconnect) ist ein Standard für Erweiterungssteckplätze auf dem Mainboard eines Computers. Diese Steckplätze ermöglichen das Hinzufügen von Funktionen wie Sound- oder Netzwerkkarten.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Geschwindigkeiten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert dies nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welche Anschlussart Sie benötigen, hängt von Ihrem Mainboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten Ihren PC und schauen Sie auf das Mainboard. Meist muss dazu die linke Seitenabdeckung des Gehäuses entfernt werden. Das Mainboard ist die größte Leiterplatte im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Steckplätze befinden sich unten links auf dem Mainboard. Anhand des Bildes in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

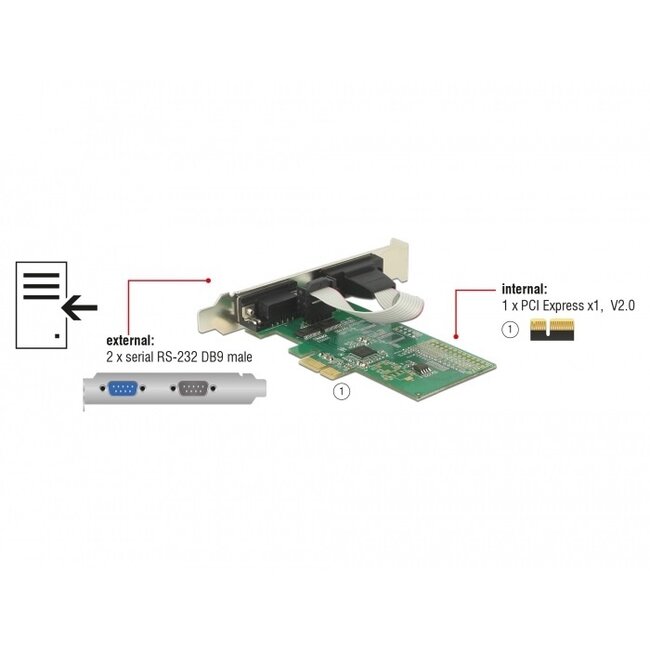

Spezifikationen der DeLOCK seriellen RS232 PCI-Express Karte mit 2x 9-poligen SUB-D Anschlüssen und Low Profile Blenden

• Externe Anschlüsse: 2x 9-polige SUB-D (männlich)
• Interner Anschluss: 1x PCIe Bus (x1)
• Geeignet für PCI-Express (PCIe) Steckplätze
• Inklusive 2 Low-Profile Blenden
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Übertragungsgeschwindigkeit bis zu 230,4 Kb/s
• Chipset: ASIX AX99100
• Entspricht PCI-Express Spezifikation 2.0
• Kompatibel mit industriellem Standard 16C950 UART
• 256 Byte FIFO-Speicher pro Port
• Unterstützt Datenbits: 5, 6, 7, 8, 9
• Kompatibel mit Windows
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre

Lieferumfang:

• PCIe Karte
• 2 Low Profile Blenden
• Treiber-CD
• Bedienungsanleitung

Downloads

Produktblatt
Treiber v1.18.2.0 (für Windows 8, 8.1 und 10 - 32-bit)
Treiber v1.18.2.0 (für Windows 8, 8.1 und 10 - 64-bit)
Treiber v1.12.2.0 (für Windows 7 - 32-bit)
Treiber v1.12.2.0 (für Windows 7 - 64-bit)
