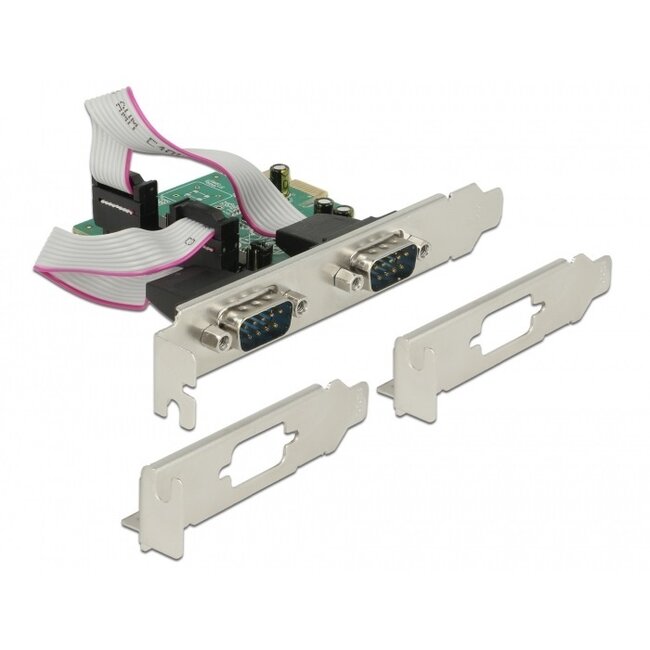

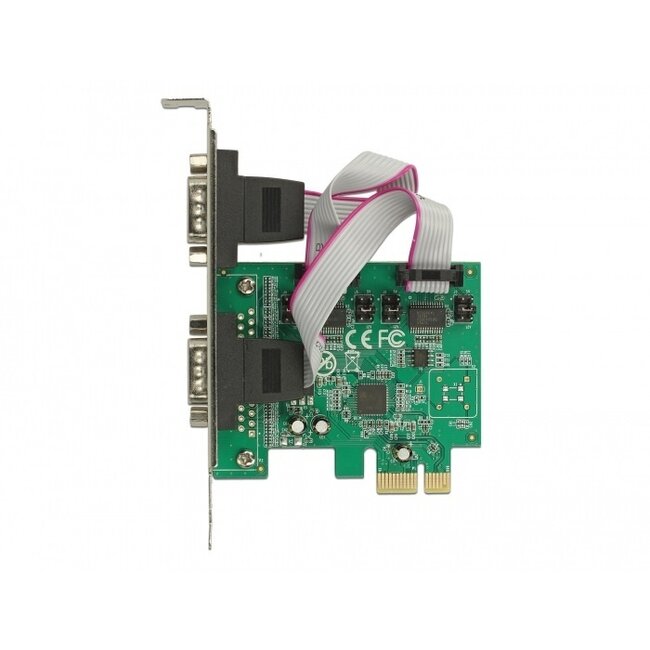

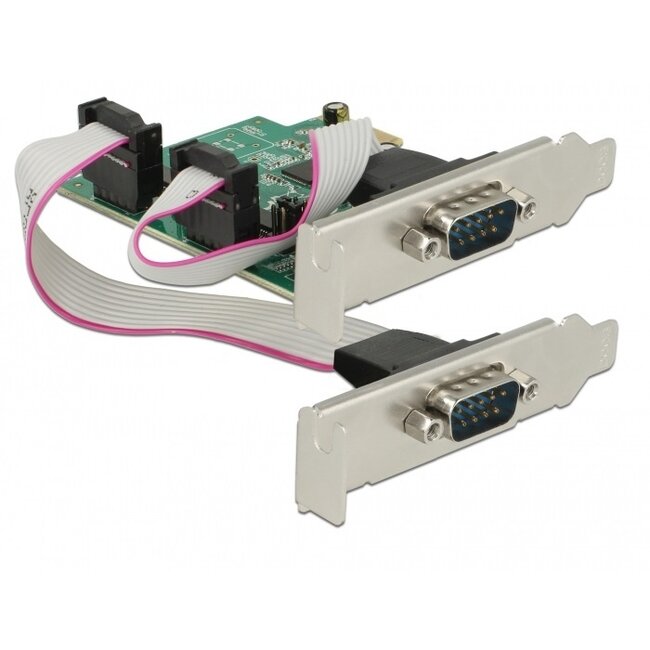

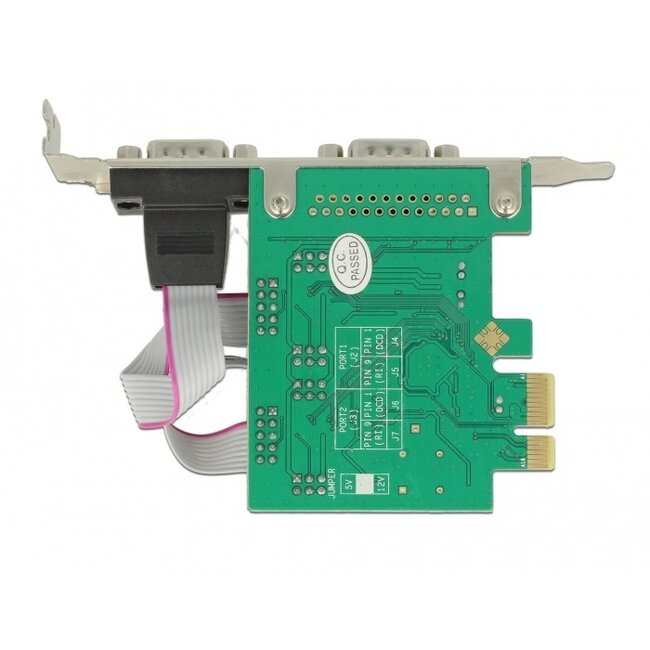

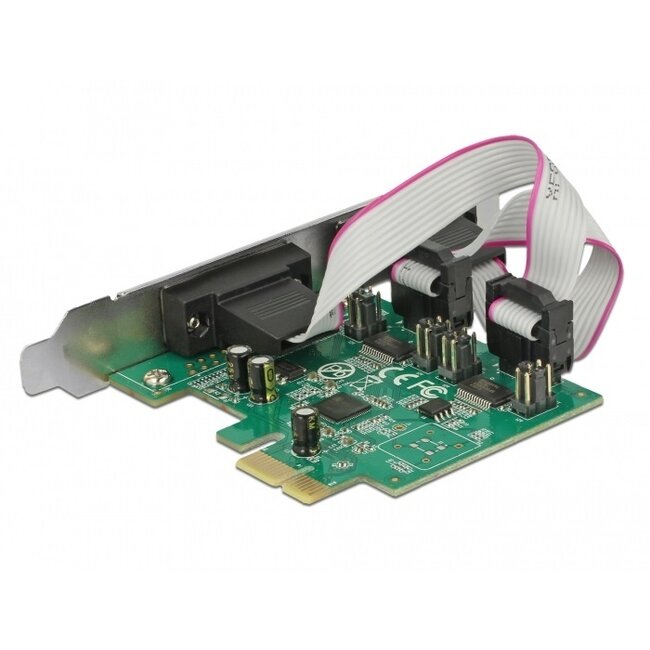

DeLOCK serielle RS232 PCI-Express Karte mit 2x 9-poligen SUB-D Anschlüssen und Low Profile Halterungen

Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI Express (PCIe) Karte um 2 9-polige SUB-D Anschlüsse. Die Installation der Karte in einen freien PCIe-Steckplatz ist einfach.

Merkmale:

• Anschlüsse: 2x 9-polige SUB-D (männlich)
• Geeignet für den Einbau in einen PCI-Express (PCIe) Steckplatz
• Inklusive 2 Low-Profile Halterungen*
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Unterstützt Übertragungsgeschwindigkeiten bis zu 921,6 Kb/s
• Chipset: ASIX AX99100
• Kompatibel mit Windows

*Low-Profile Halterung

Mit einer Low-Profile Halterung können Sie eine standard PCI-Karte, die Low-Profile ready ist, in einem Low-Profile Gehäuse montieren. Die Standard PCI-Halterung wird abgeschraubt und durch die Low-Profile Halterung ersetzt. Dies ist besonders praktisch bei kleineren Gehäusen mit begrenzter Anzahl an Steckplätzen.

SUB-D Anschlüsse

SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war früher passend, heute handelt es sich um relativ große Steckverbinder. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit „D“, gefolgt vom Steckertyp mit der genauen Anzahl der Pins. Es gibt SUB-D Anschlüsse mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port mit einem USB-zu-Seriell Konverter in einen seriellen Anschluss umwandeln.

PCI

PCI (Peripheral Component Interconnect) ist ein Standard für Erweiterungssteckplätze auf dem Mainboard eines Computers. Diese Steckplätze ermöglichen das Hinzufügen von Funktionen wie Soundkarten oder Netzwerkkarten.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Datenübertragungsraten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert dies nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welchen Anschluss Sie benötigen, hängt von Ihrem Mainboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten das Gehäuse und schauen Sie auf das Mainboard – meist muss dazu die linke Seitenwand des Gehäuses entfernt werden. Das Mainboard ist die größte Platine im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Steckplätze befinden sich unten links auf dem Mainboard. Anhand des Bildes in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

Technische Daten der DeLOCK seriellen RS232 PCI-Express Karte mit 2x 9-poligen SUB-D Anschlüssen und Low Profile Halterungen

• Externe Anschlüsse: 2x 9-polige SUB-D (männlich)
• Interner Anschluss: 1x PCIe Bus (x1)
• Geeignet für PCI-Express (PCIe) Steckplätze
• Inklusive 2 Low-Profile Halterungen
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Übertragungsgeschwindigkeit bis zu 921,6 Kb/s
• Chipset: ASIX AX99100
• Entspricht PCI-Express Spezifikation 2.0
• Wählbare Versorgungsspannung: Pin 1 / 9
• Max. Ausgangsleistung: 23 W, 5 V (max. 1 A) und 12 V (max. 1,5 A)
• Unterstützt Active State Power Management (ASPM)
• Unterstützt Direct Memory Access (DMA)
• Unterstützt Slow IrDA Mode bis 115 Kb/s
• Unterstützt Multi-Drop 9-Bit Modus
• Kompatibel mit industriellem Standard 16C950 UART
• 256 Byte FIFO-Speicher pro Anschluss
• Unterstützte Datenbits: 5, 6, 7, 8, 9 / Stoppbits: 1, 1,5, 2
• Unterstützte Parität: gerade, ungerade, keine, space, mark
• Flusskontrolle: keine / Hardware (RTS/CTS) / Software (XON/XOFF)
• Betriebstemperatur: 0°C bis 70°C
• Kompatibel mit Windows
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre

Lieferumfang:

• PCIe Karte
• 2 Low Profile Halterungen
• Treiber-CD
• Bedienungsanleitung

Downloads

Produktdatenblatt
Treiber Windows 7, 8.1, 10 (32-bit)
Treiber Windows 7, 8.1, 10 (64-bit)
