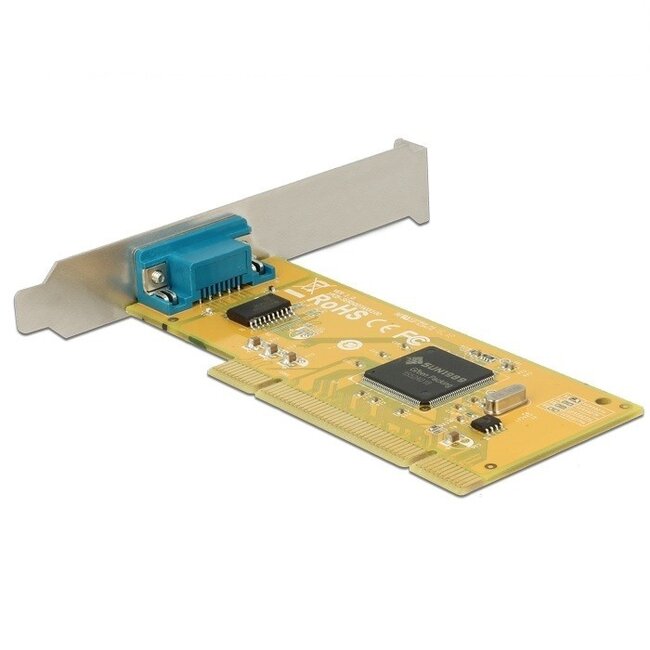

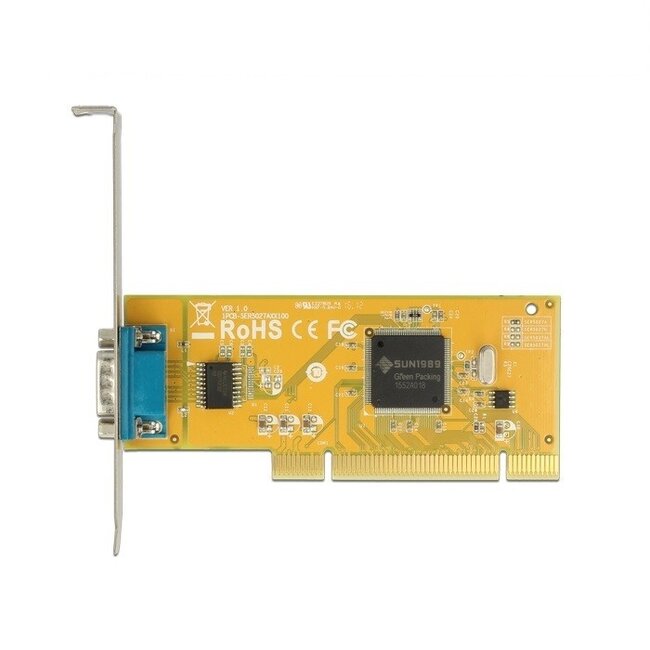

DeLOCK serielle RS232 PCI-Karte mit 1x 9-poligem SUB-D Anschluss und Low Profile Halterung

Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI-Karte um einen 9-poligen SUB-D Anschluss. Die Installation der Karte in einen freien PCI-Steckplatz ist einfach.

Eigenschaften:

• Anschlüsse: 1x 9-poliger SUB-D (männlich)
• geeignet für den Einbau in einen PCI-Steckplatz
• inklusive Low-Profile Halterung*
• nicht kompatibel mit PCI-Express (PCIe) und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• unterstützt Übertragungsgeschwindigkeiten bis zu 115,2 Kb/s
• Chipsatz: Sunix SUN1989
• kompatibel mit Windows und Linux

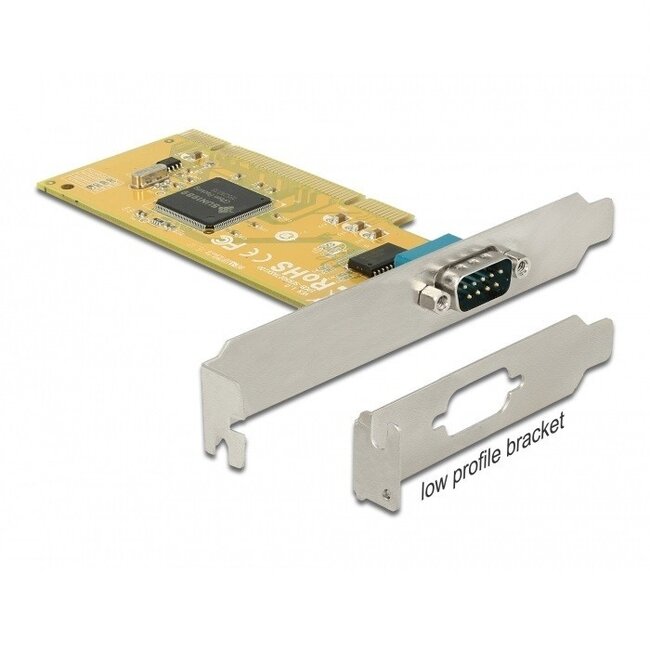

*Low-Profile Halterung

Mit der Low-Profile Halterung können Sie eine standardmäßige PCI-Karte, die Low-Profile-fähig ist, in einem Low-Profile Gehäuse montieren. Die Standard-PCI-Blende wird abgeschraubt und durch die Low-Profile Blende ersetzt. Dies ist besonders praktisch bei kleineren Gehäusen mit begrenzter Anzahl an Steckplätzen.

SUB-D Anschlüsse

SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ stammt aus der Zeit, als diese Anschlüsse noch relativ klein waren, heute sind sie eher groß. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. Es gibt SUB-D Anschlüsse mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Anschluss, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie dafür einen USB-zu-Seriell Konverter.

PCI

PCI (Peripheral Component Interconnect) ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Steckplätze ermöglichen das Hinzufügen von Funktionen wie Soundkarten oder Netzwerkkarten.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Datenraten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte passt in einen größeren Steckplatz, umgekehrt funktioniert das nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten das PC-Gehäuse, meist muss die linke Seitenabdeckung entfernt werden. Das Motherboard ist die größte Platine im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Steckplätze befinden sich unten links auf dem Motherboard. Anhand der Abbildung in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

Technische Daten der DeLOCK seriellen RS232 PCI-Karte mit 1x 9-poligem SUB-D Anschluss und Low Profile Halterung

• externe Anschlüsse: 1x 9-poliger SUB-D (männlich)
• interne Anschlüsse: 1x 32-Bit PCI-Bus
• geeignet für den Einbau in einen PCI-Steckplatz
• inklusive Low-Profile Halterung
• nicht kompatibel mit PCI-Express (PCIe) und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Übertragungsgeschwindigkeiten bis zu 115,2 Kb/s
• Chipsatz: Sunix SUN1989
• entspricht PCI 33 MHz Version 3.0/2.3/2.2/2.1 Spezifikationen
• unterstützt 64-Bit und 32-Bit PCI-Bus Slots mit 3,3 V und 5 V Versorgungsspannung
• Signale: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
• Schutz gegen elektrostatische Entladungen (±2 kV ESD-Schutz) für alle seriellen Signale
• 128 Byte FIFO-Speicher
• kompatibel mit industriellem Standard 16C550 UART
• betriebstauglich bei Temperaturen von 0°C bis 60°C
• geeignet für Luftfeuchtigkeit von 5 - 95%
• Windows WHQL zertifiziert
• kompatibel mit Windows und Linux
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre

Lieferumfang:

• PCI-Karte
• Low-Profile Halterung
• Treiber-CD
• Bedienungsanleitung

Downloads

Produktdatenblatt
Treiber für Windows 7, 8.1, 10, Server 2012, Server 2012R2 (32- und 64-Bit)
Treiber für Windows 10, Server 2016 (Version 9.0.4.0 WHQL)
Treiber für Windows 10, Windows 10 LTSB, Server 2016 (Version 9.0.5.0 WHQL)
