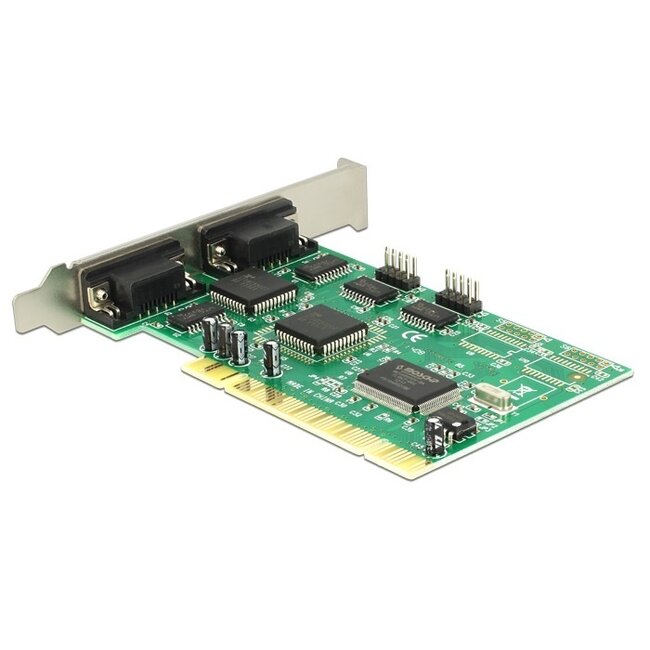

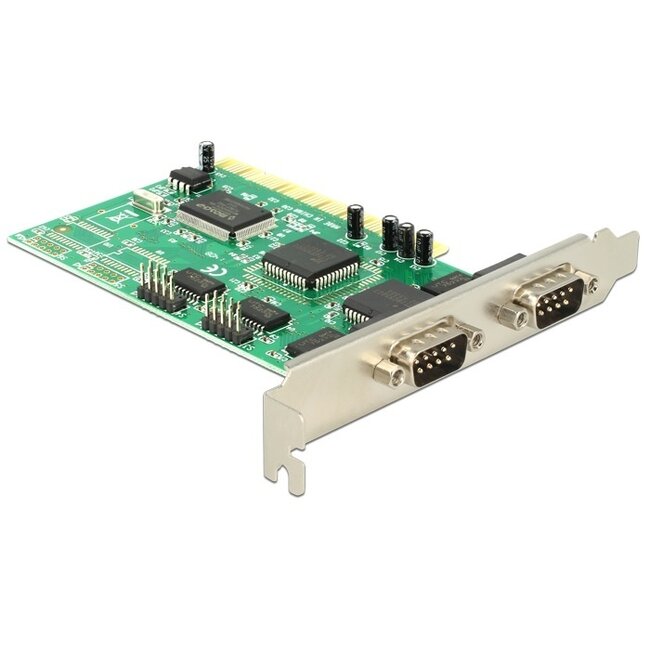

DeLOCK serielle RS232 PCI-Karte mit 4x 9-poligen SUB-D Anschlüssen

Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI-Karte um 4x 9-polige SUB-D Anschlüsse. Die Installation der Karte in einen freien PCI-Steckplatz ist einfach.

Eigenschaften:

• Anschlüsse: 4x 9-polige SUB-D (männlich)
• Geeignet für den Einbau in einen PCI-Steckplatz
• Nicht kompatibel mit PCI-Express (PCIe) und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Unterstützt Übertragungsgeschwindigkeiten bis zu 115,2 Kb/s
• Chipset: ASIX MCS9845
• Kompatibel mit Windows und Linux

SUB-D Steckverbinder

SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ stammt aus der Zeit, als diese Stecker üblich waren, heute handelt es sich um vergleichsweise große Steckverbinder. SUB-D Steckverbinder haben ein eigenes Nummerierungssystem, beginnen immer mit „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. Es gibt SUB-D Stecker mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie dafür einen USB-zu-Seriell Konverter.

PCI

PCI (Peripheral Component Interconnect) ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Steckplätze ermöglichen das Hinzufügen von Funktionen wie Soundkarten oder Netzwerkkarten.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Geschwindigkeiten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert das nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten das Gehäuse Ihres PCs und schauen Sie auf das Motherboard. Meist muss die linke Seitenabdeckung des Gehäuses entfernt werden. Das Motherboard ist die größte Leiterplatte im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Steckplätze befinden sich unten links auf dem Motherboard. Anhand des Bildes in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

Technische Daten der DeLOCK seriellen RS232 PCI-Karte mit 4x 9-poligen SUB-D Anschlüssen

• Externe Anschlüsse: 4x 9-polige SUB-D (männlich)

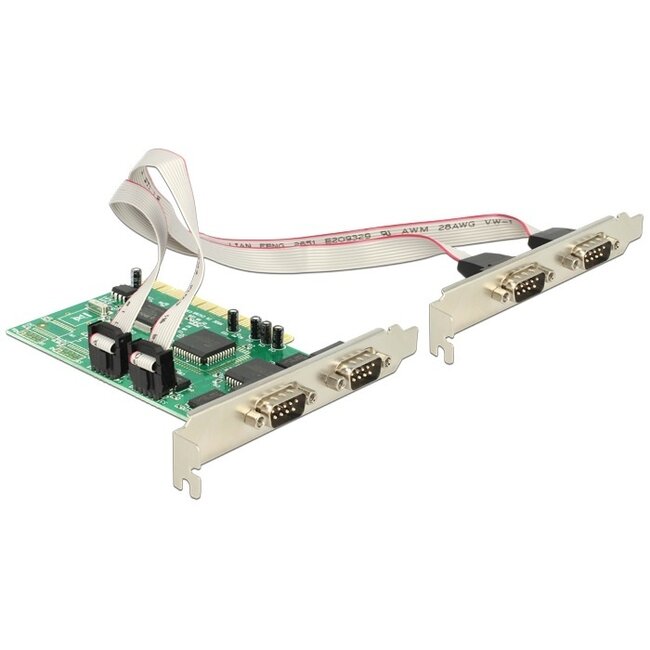

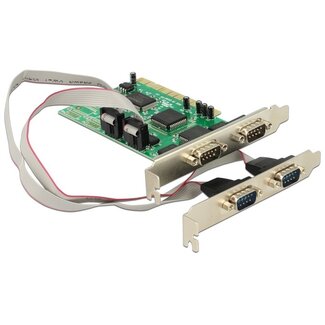

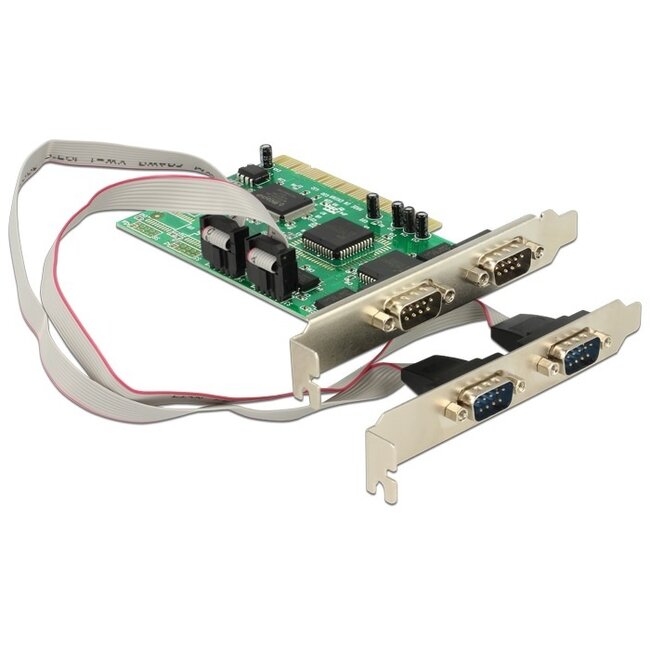

• Interne Anschlüsse: 1x 32-Bit PCI-Bus + 2x COM Port Pin Header* (männlich)
• Geeignet für PCI-Steckplätze
• Nicht kompatibel mit PCI-Express (PCIe) und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Übertragungsgeschwindigkeiten bis zu 115,2 Kb/s
• Chipset: ASIX MCS9845
• Unterstützt das Teilen von PCI-IRQ für den Einsatz zusätzlicher Schnittstellenkarten
• Entspricht PCI-Spezifikation 2.1
• 16 Byte FIFO-Speicher
• Kompatibel mit industriellem Standard 16C550 UART
• Betriebstemperaturbereich: 0°C bis 70°C
• Kompatibel mit Windows und Linux
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre

* Hier schließen Sie die Blende mit 2 zusätzlichen Anschlüssen an

Lieferumfang:

• PCI-Karte
• Slot-Blende
• Treiber-CD
• Bedienungsanleitung

Downloads

Produktdatenblatt
Treiber Windows 7, 8.1, 10 (32-Bit)
Treiber Windows 7, 8.1, 10 (64-Bit)
