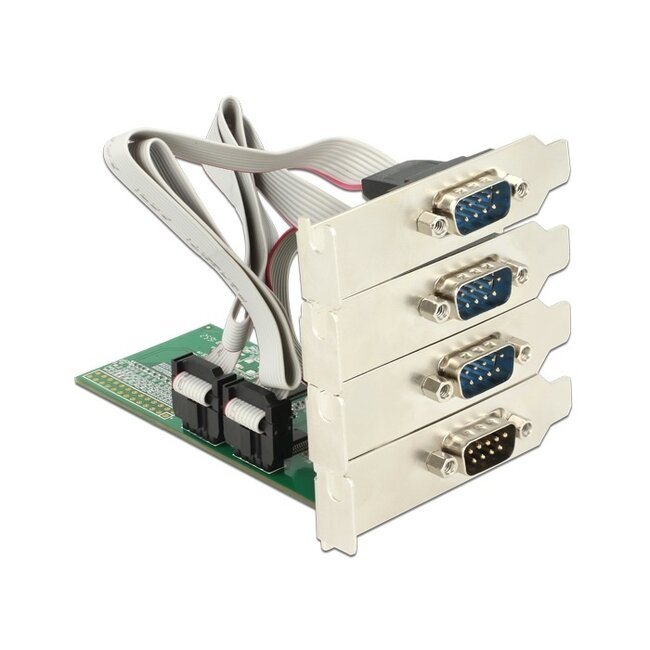

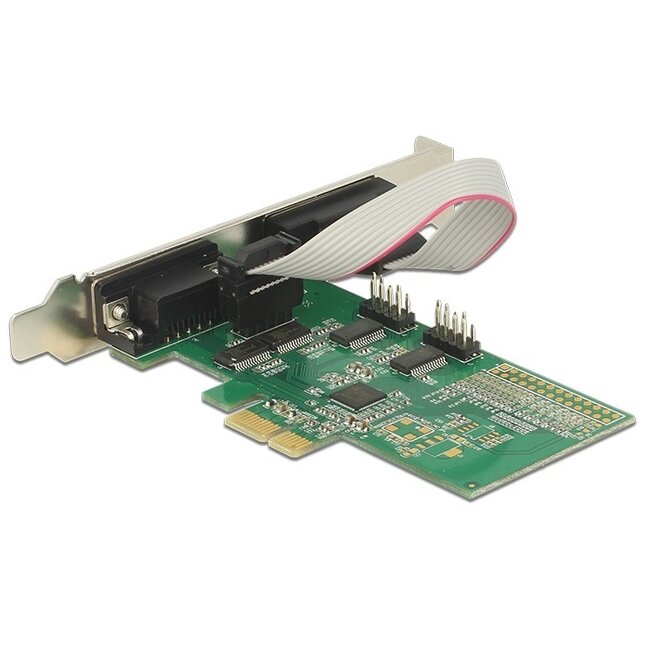

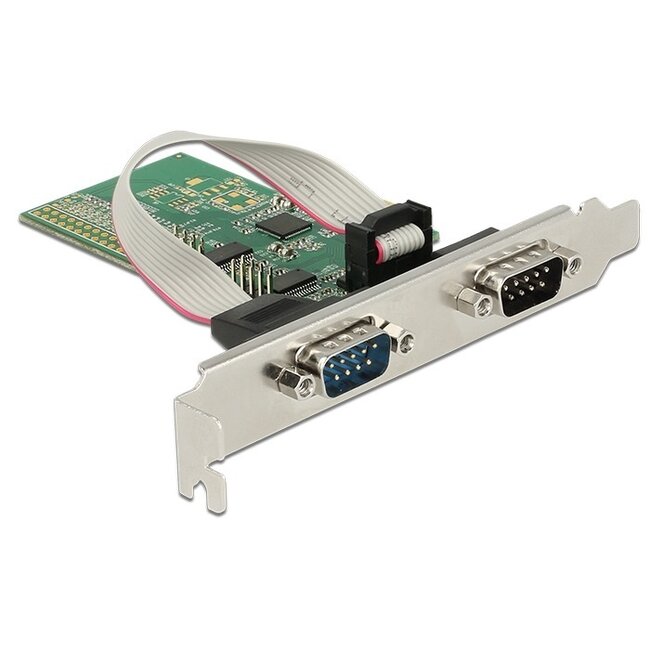

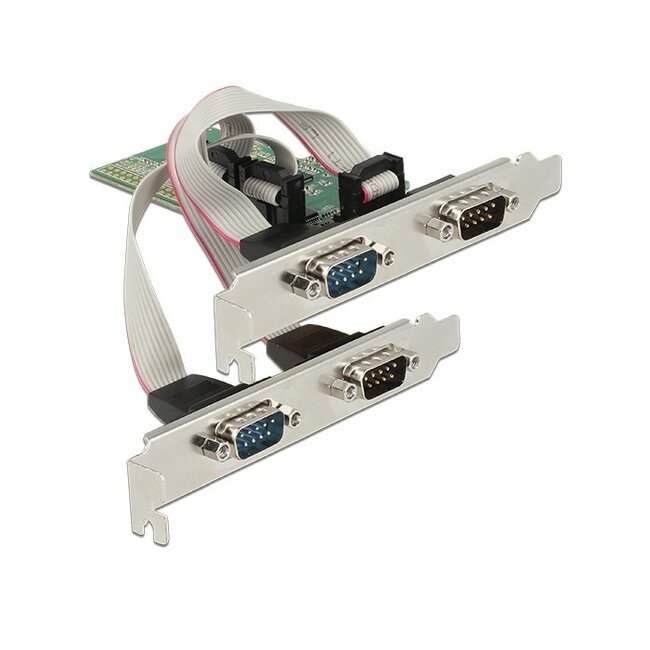

DeLOCK serielle RS232 PCI-Express Karte mit 4 9-poligen SUB-D Anschlüssen und Low Profile Blenden
Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI Express (PCIe) Karte um 4 9-polige SUB-D Anschlüsse. Die Installation der Karte in einen freien PCIe-Steckplatz ist einfach.
Merkmale:
- Anschlüsse: 4x 9-polige SUB-D (männlich)
- Geeignet für den Einbau in einen PCI-Express (PCIe) Steckplatz
- Inklusive 4 Low-Profile Blenden*
- Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
- Typ: seriell (RS-232)
- Unterstützt Übertragungsgeschwindigkeiten bis zu 921,6 Kb/s
- Chipset: ASIX AX99100
- Kompatibel mit Windows
*Low-Profile Blende
Mit einer Low-Profile Blende können Sie eine standardmäßige PCI-Karte, die Low-Profile ready ist, in einem Low-Profile Gehäuse montieren. Die Standard-PCI-Blende wird abgeschraubt und durch die Low-Profile Blende ersetzt. Dies ist besonders praktisch bei kleineren Gehäusen mit begrenzter Anzahl an Steckplätzen.
SUB-D Anschlüsse
SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war früher passend, heute handelt es sich um relativ große Stecker. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. Es gibt SUB-D Anschlüsse mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Anschluss, während ein DA15M ein 15-poliger SUB-D Stecker ist.
USB zu seriell
Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.
PCI
PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Steckplätze ermöglichen das Hinzufügen von Funktionen wie Sound- oder Netzwerkkarten.
PCI-Express (PCIe)
Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Geschwindigkeiten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert das nicht.
Mini PCI-Express (MiniPCIe)
MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.
Welche PCI-Kartenart benötigen Sie?
Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten Ihren PC und schauen Sie auf das Motherboard – meist muss die linke Seitenabdeckung des Gehäuses entfernt werden. Das Motherboard ist die größte Leiterplatte im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Steckplätze befinden sich unten links auf dem Motherboard. Anhand der Abbildung in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.
Spezifikationen der DeLOCK seriellen RS232 PCI-Express Karte mit 4 9-poligen SUB-D Anschlüssen und Low Profile Blenden
- Externe Anschlüsse: 4x 9-polige SUB-D (männlich)
- Interne Anschlüsse: 1x PCIe Bus (x1) + 2x COM Port Pin Header* (männlich)
- Geeignet für PCI-Express (PCIe) Steckplätze
- Inklusive 4 Low-Profile Blenden
- Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
- Typ: seriell (RS-232)
- Unterstützt Übertragungsgeschwindigkeiten bis zu 921,6 Kb/s
- Chipset: ASIX AX99100
- Entspricht PCI-Express Spezifikation 2.0
- Kompatibel mit industriellen Standards 16C950 UART
- 256 Byte FIFO-Speicher pro Port
- Kompatibel mit Windows
- Farbe: Grau
- RoHS-konform
- Garantie: 2 Jahre
*Hier schließen Sie die Blende mit 2 zusätzlichen Anschlüssen an
Lieferumfang:
- PCIe Karte
- Slot-Blende
- 4 Low Profile Blenden
- Treiber-CD
- Bedienungsanleitung
Downloads
Produktdatenblatt
Treiber Windows 7, 8.1, 10 (32-bit)
Treiber Windows 7, 8.1, 10 (64-bit)
