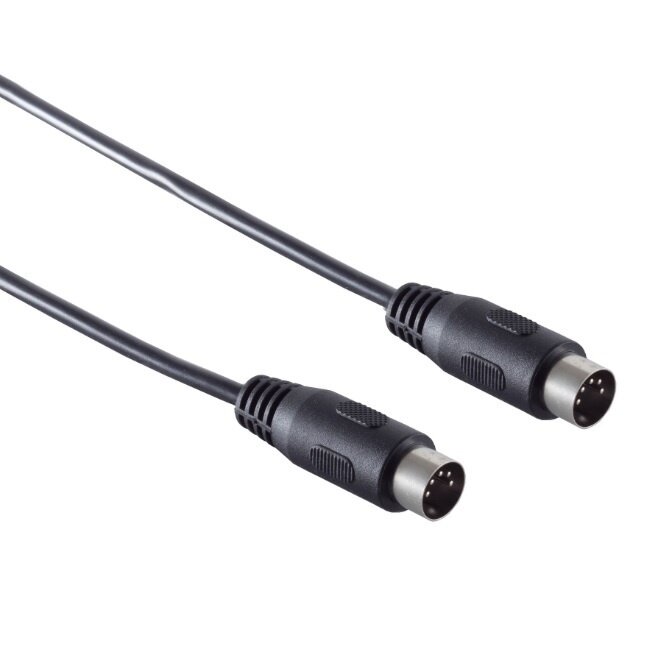

Verwenden Sie dieses Kabel, um 2 Geräte mit DIN 5-poligem Anschluss zu verbinden. Ältere Verstärker und Aufnahmegeräte nutzen diesen 5-poligen Anschluss für Audio.

Spezifikationen

• Anschlüsse: DIN 5-polig (männlich) - DIN 5-polig (männlich)
• Signaltyp: analoges Audio
• Ausführung: Standardanschlüsse (gerade / gerade)
• Kabeltyp: rund (Standardkabel)
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

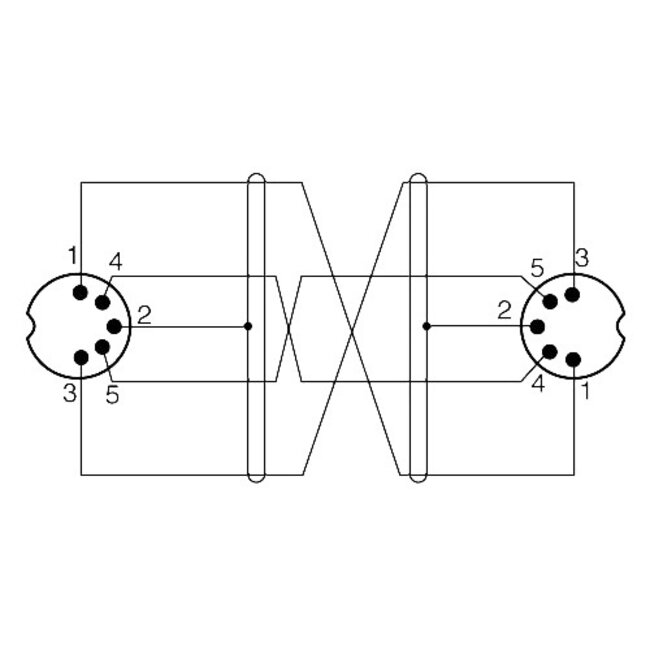

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pin-Belegung den Verwendungszweck des Kabels. Wiedergabe- und Aufnahmegeräte, wie zum Beispiel Bandgeräte, Kassettendecks oder Plattenspieler, senden das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme wird auf Pin 1 und 4 erwartet. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt: Das eingehende Signal zur Wiedergabe wird hier auf Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 ausgegeben wird.

Nicht geeignet zum Verbinden von Rekordern untereinander

Dieses Kabel ist nicht geeignet, um einen Rekorder mit einem anderen Rekorder zu verbinden. Beide Rekorder erwarten das Signal auf Pin 1 und Pin 4 und senden ein Signal über Pin 3 und Pin 5 aus. Hierfür werden spezielle Kabel benötigt.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.
