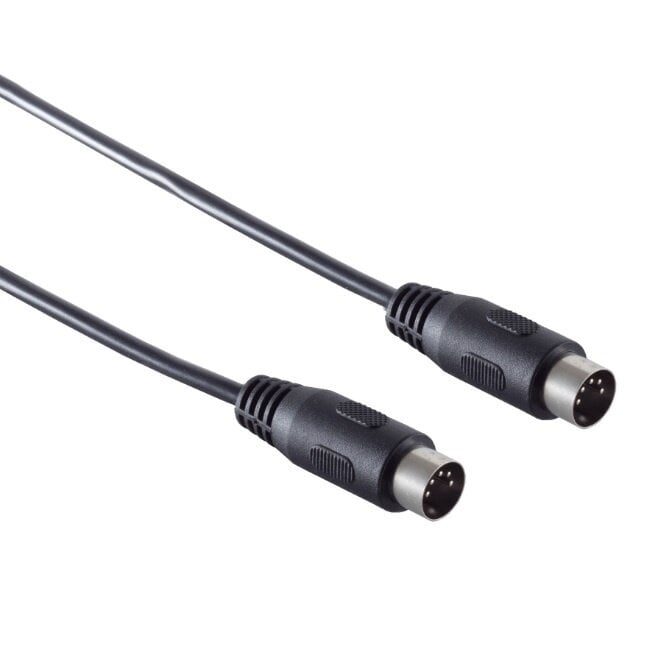

Verwenden Sie dieses Kabel, um 2 Geräte mit DIN 5-poligem Anschluss zu verbinden. Ältere Verstärker und Aufnahmegeräte nutzen diesen 5-poligen Anschluss für Audio.

Spezifikationen

• Anschlüsse: DIN 5-polig (männlich) - DIN 5-polig (männlich)
• Signaltyp: analoges Audio
• Ausführung: Standardstecker (gerade / gerade)
• Kabeltyp: rund (Standardkabel)
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

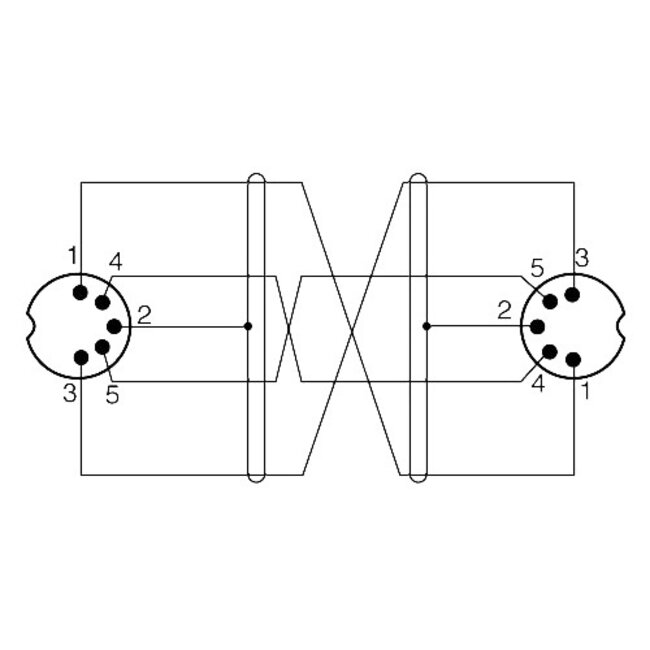

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pin-Belegung den Verwendungszweck des Kabels. Wiedergabe- und Aufnahmegeräte, wie zum Beispiel Bandgeräte, Kassettendecks oder Plattenspieler, geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme erwarten sie an Pin 1 und Pin 4. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt: Das eingehende Signal zur Wiedergabe wird an Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 ausgegeben wird.

Nicht geeignet zum Verbinden von Recorder zu Recorder

Dieses Kabel ist nicht geeignet, um einen Recorder mit einem anderen Recorder zu verbinden. Beide Recorder erwarten das Signal an Pin 1 und Pin 4 und senden jeweils ein Signal über Pin 3 und Pin 5 aus. Hierfür werden spezielle Kabel benötigt.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.
