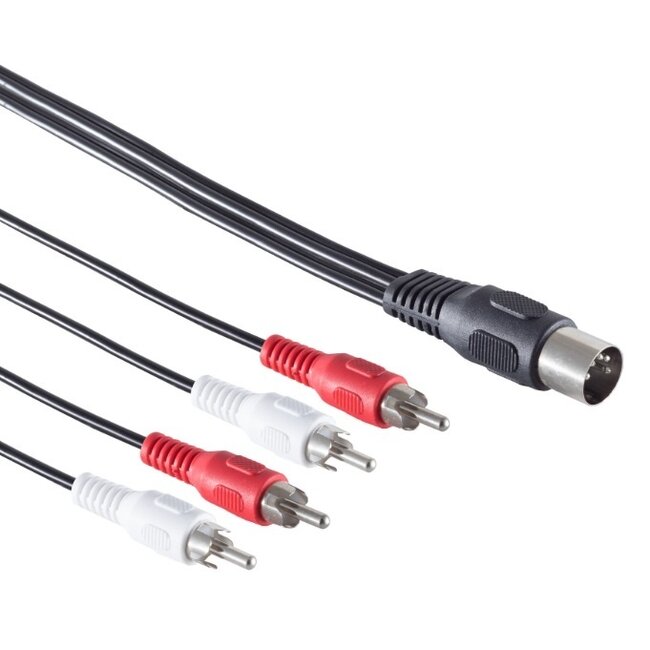

DIN 5-polig - 2x Cinch Stereo 2RCA Audiokabel (Recorder - Verstärker)

Dieses Audiokabel können Sie verwenden, um ein Audiogerät mit Cinch Stereo 2x RCA Anschlüssen zum Aufnehmen und Abspielen an ein Gerät mit DIN 5-poligem Anschluss anzuschließen. Ältere Verstärker und Aufnahmegeräte nutzen diesen 5-poligen Anschluss für Audio. Der Cinch-Stecker wird auch als Tulp-Stecker oder RCA-Stecker bezeichnet.

Geeignet für Aufnahme und Wiedergabe

Dieses Kabel eignet sich zum Anschluss eines Recorders mit DIN-Anschluss an einen Verstärker mit Cinch Ein- und Ausgängen. Außerdem können Sie dieses Kabel auch verwenden, um einen Recorder mit Cinch Ein- und Ausgängen an einen Verstärker mit DIN-Anschluss anzuschließen. Beim DIN-Stecker sind alle Pins belegt, was bedeutet, dass dieser sowohl Signale sendet als auch empfängt.

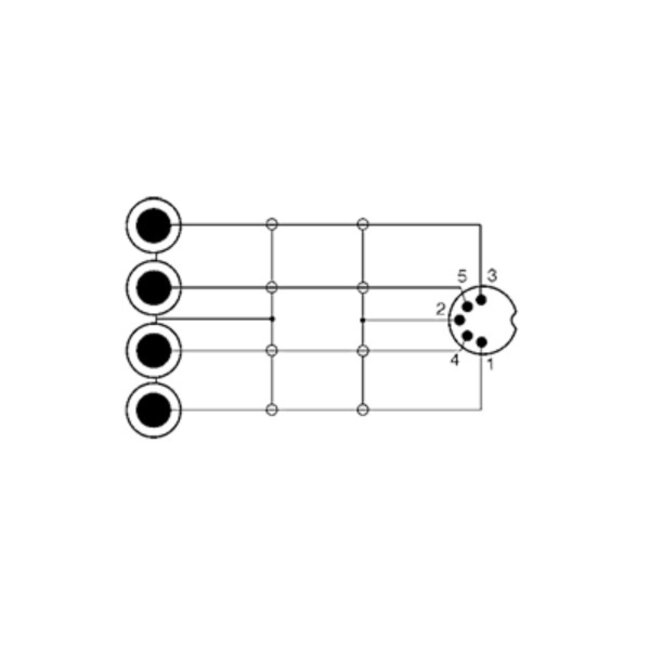

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pin-Belegung den Verwendungszweck des Kabels. Wiedergabe- und Aufnahmegeräte, wie zum Beispiel Bandrecorder, Kassettendecks oder Plattenspieler, geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme erwarten sie an Pin 1 und 4. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt. Das eingehende Signal zur Wiedergabe wird hier an Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 ausgegeben wird.

Nicht geeignet zum Verbinden von Recorder mit Recorder

Dieses Kabel ist nicht geeignet, um einen Recorder mit einem anderen Recorder zu verbinden. Hierfür müssen Widerstände in den Signalleitungen integriert werden.

Farbe der Stecker kann abweichen

Wir beziehen dieses Kabel von mehreren Lieferanten. Einige Hersteller verwenden die Farben Rot (rechts) und Weiß (links) sowohl für Aufnahme als auch Wiedergabe, während andere Hersteller für Aufnahme Gelb (links) und Weiß (rechts) und für Wiedergabe Schwarz (links) und Rot (rechts) verwenden. Sie können daher ein Kabel mit anderen Steckfarben erhalten als hier abgebildet.

DIN Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.

Spezifikationen DIN 5-polig - 2x Cinch Stereo 2RCA Audiokabel (Recorder - Verstärker)

• Stecker: DIN 5-polig (männlich) - 2x Cinch Stereo 2RCA (männlich)
• Signaltyp: analoges Stereo-Audio
• Anwendung 1: Recorder (DIN) - Ein-/Ausgang Verstärker (Cinch)
• Anwendung 2: Ein-/Ausgang Recorder (Cinch) - Verstärker (DIN)
• Pinbelegung DIN: Pin 1, Pin 3, Pin 4 und Pin 5 sind belegt
• Ausführung: Standardstecker (gerade / gerade)
• Kabeltyp: rund (Standardkabel)
• Adern: nicht bekannt
• American Wire Gauge: nicht bekannt
• Kabeldurchmesser: nicht bekannt
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
