DIN 5-polig - 2x Cinch Stereo 2RCA Audiokabel (Recorder - Recorder)

Dieses Audiokabel können Sie verwenden, um einen Audiorecorder mit Cinch Stereo 2x RCA Anschlüssen zum Aufnehmen und Abspielen an einen Recorder mit DIN 5-poligem Anschluss anzuschließen. Ältere Verstärker und Aufnahmegeräte nutzen diesen 5-poligen Anschluss für Audio. Der Cinch-Stecker wird auch als Tulp-Stecker oder RCA-Stecker bezeichnet.

Geeignet zum Aufnehmen und Abspielen

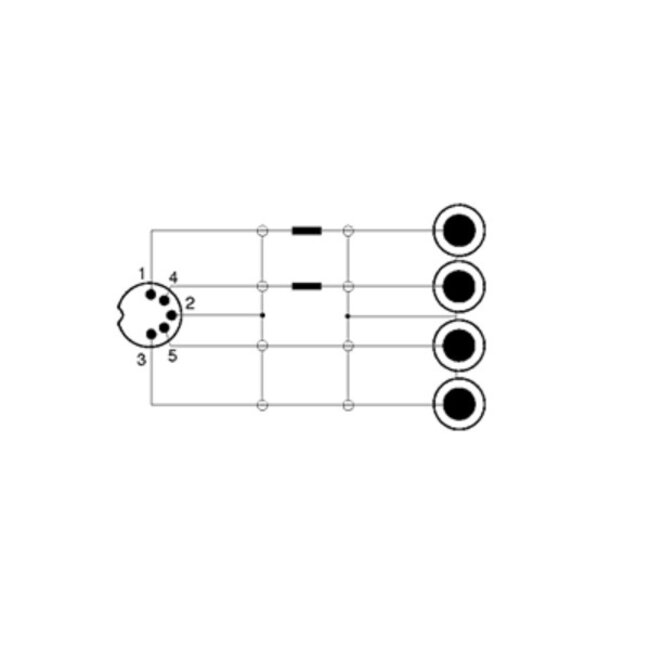

Dieses Kabel eignet sich zum Anschluss eines Recorders mit DIN-Anschluss an einen Recorder mit Cinch Ein- und Ausgängen. Außerdem können Sie dieses Kabel auch verwenden, um einen Recorder mit Cinch Ein- und Ausgängen an einen Recorder mit DIN-Anschluss anzuschließen. Beim DIN-Stecker sind alle Pins belegt, was bedeutet, dass dieser sowohl Signale sendet als auch empfängt. Zusätzlich verfügt das Kabel über 2 Widerstände mit 470 kΩ an den Pins 1 und 4.

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pinbelegung den Verwendungszweck des Kabels. Abspiel- und Aufnahmegeräte, wie beispielsweise Bandrecorder, Kassettendecks oder Plattenspieler, geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme erwarten sie an Pin 1 und 4. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt. Das eingehende Signal zur Wiedergabe wird hier an Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 ausgegeben wird.

Geeignet zum Anschluss von Recorder zu Recorder

Dank der 2 Widerstände mit 470 kΩ an den Pins 1 und 4 ist dieses Kabel geeignet, um einen Recorder mit einem anderen Recorder zu verbinden.

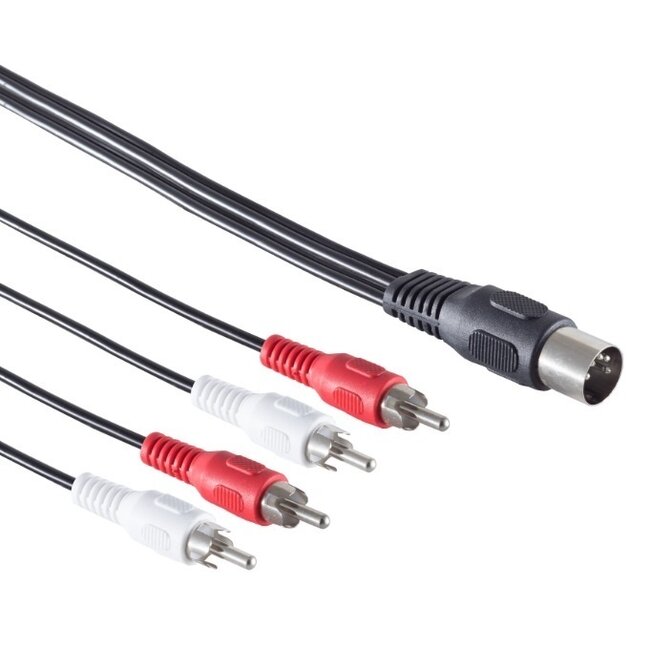

Farbe der Stecker kann abweichen

Wir beziehen dieses Kabel von mehreren Lieferanten. Einige Hersteller verwenden die Farben Rot (rechts) und Weiß (links) sowohl für Aufnahme als auch Wiedergabe, während andere Hersteller für Aufnahme Gelb (links) und Weiß (rechts) und für Wiedergabe Schwarz (links) und Rot (rechts) verwenden. Sie können daher ein Kabel mit anderen Steckerfarben erhalten als hier abgebildet.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.

Spezifikationen DIN 5-polig - 2x Cinch Stereo 2RCA Audiokabel (Recorder - Recorder)

• Stecker: DIN 5-polig (männlich) - 2x Cinch Stereo 2RCA (männlich)
• Signaltyp: analoges Stereo-Audio
• Anwendung 1: Recorder (DIN) - Ein-/Ausgang Recorder (Cinch)
• Anwendung 2: Ein-/Ausgang Recorder (Cinch) - Recorder (DIN)
• DIN-Pinbelegung: Pin 1, Pin 3, Pin 4 und Pin 5 sind belegt
• 2 Widerstände mit 470 kΩ an Pin 1 und Pin 4
• Ausführung: Standardstecker (gerade / gerade)
• Kabeltyp: rund (Standardkabel)
• Adern: nicht bekannt
• American Wire Gauge: nicht bekannt
• Kabeldurchmesser: nicht bekannt
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
