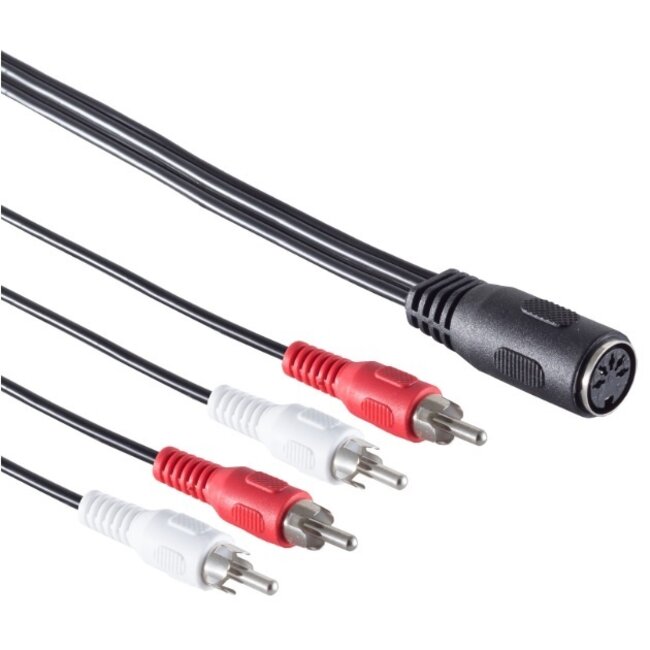

DIN 5-polig (w) - 2x Cinch Stereo 2RCA (m) Audio Adapter (Recorder - Verstärker)

Dieser Audio-Adapter ermöglicht den Anschluss eines Kabels mit DIN-Stecker an ein Gerät mit 2x Cinch Stereo 2x RCA Anschlüssen zum Aufnehmen und Abspielen. Ältere Verstärker und Aufnahmegeräte verwenden diesen 5-poligen Anschluss für Audio. Der Cinch-Stecker wird auch als RCA-Stecker bezeichnet.

Geeignet für Aufnahme und Wiedergabe

Dieses Kabel eignet sich zum Anschluss eines Recorders mit DIN-Anschluss an einen Verstärker mit Cinch Ein- und Ausgängen. Außerdem können Sie dieses Kabel auch verwenden, um einen Recorder mit Cinch Ein- und Ausgängen an einen Verstärker mit DIN-Anschluss anzuschließen. Beim DIN-Stecker sind alle Pins belegt, was bedeutet, dass er sowohl Signale sendet als auch empfängt.

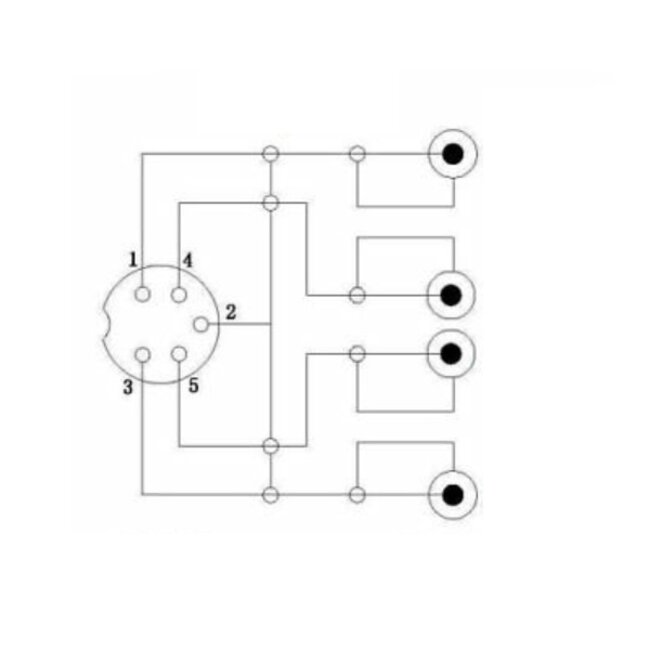

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pin-Belegung den Verwendungszweck des Kabels. Wiedergabe- und Aufnahmegeräte, wie beispielsweise Bandrecorder, Kassettendecks oder Plattenspieler, geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme erwarten sie auf Pin 1 und 4. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt. Das eingehende Signal zur Wiedergabe wird hier auf Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 gesendet wird.

Nicht geeignet zum Verbinden von Recorder mit Recorder

Dieses Kabel ist nicht geeignet, um einen Recorder mit einem anderen Recorder zu verbinden. Hierfür müssen Widerstände in den Signalleitungen integriert werden.

Farbe der Stecker kann abweichen

Wir beziehen dieses Kabel von mehreren Lieferanten. Einige Hersteller verwenden die Farben Rot (rechts) und Weiß (links) sowohl für Aufnahme als auch Wiedergabe, während andere Hersteller Gelb (links) und Weiß (rechts) für Aufnahme und Schwarz (links) und Rot (rechts) für Wiedergabe verwenden. Sie können daher ein Kabel mit anderen Steckerfarben erhalten als hier abgebildet.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.

Spezifikationen DIN 5-polig (w) - 2x Cinch Stereo 2RCA (m) Audio Adapter (Recorder - Verstärker)

• Stecker: DIN 5-polig (weiblich) - 2x Cinch Stereo 2RCA (männlich)
• Signaltyp: analoges Stereo-Audio
• Anwendung 1: Recorder (DIN) - Ein-/Ausgang Verstärker (Cinch)
• Anwendung 2: Ein-/Ausgang Recorder (Cinch) - Verstärker (DIN)
• Pinbelegung DIN: Pin 1, Pin 3, Pin 4 und Pin 5 sind belegt
• Ausführung: Adapter mit Kabel
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
