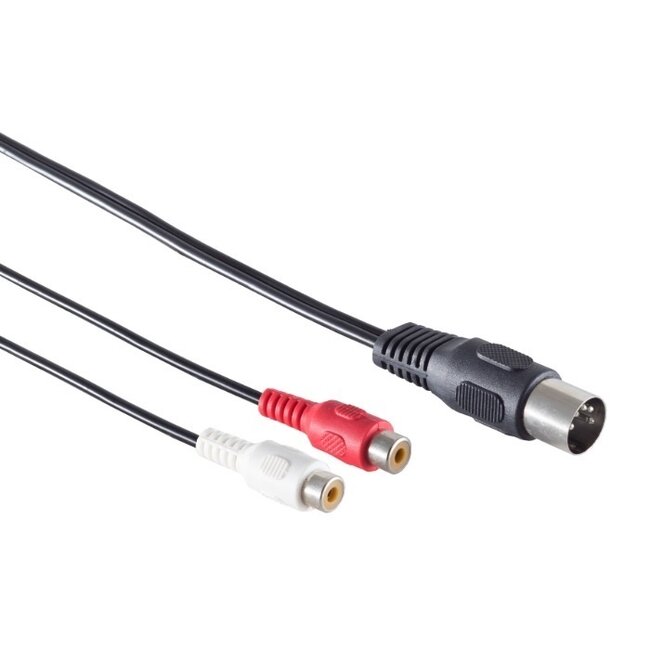

DIN 5-polig (m) - Cinch Stereo 2RCA (w) Audio Adapter

Dieser Audio-Adapter ermöglicht den Anschluss eines Audiokabels mit Cinch Stereo 2x RCA Steckern an ein Gerät mit DIN 5-poligem Anschluss. Ältere Verstärker und Aufnahmegeräte verwenden diesen 5-poligen Anschluss für Audio. Der Cinch-Stecker wird auch als Tulp-Stecker oder RCA-Stecker bezeichnet.

Achtung!

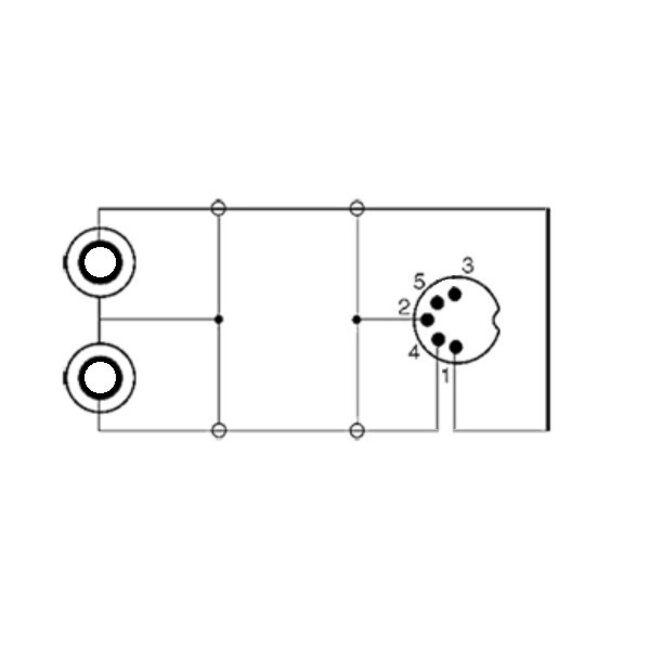

Dieses Kabel eignet sich, um ein Quellgerät, beispielsweise einen CD-Player oder ein Kassettendeck mit Cinch Stereo Ausgang, mit einem Recorder mit DIN-Eingang zu verbinden. Ebenso können Sie dieses Kabel verwenden, um einen Verstärker mit DIN (Record) Ausgang mit einem Recorder mit Cinch-Eingang zu verbinden. Pin 1 und Pin 4 sind verbunden, Pin 3 und Pin 5 sind nicht belegt.

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pinbelegung den Verwendungszweck des Kabels. Abspiel- und Aufnahmegeräte wie Bandgeräte, Kassettendecks oder Plattenspieler geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme wird auf Pin 1 und Pin 4 erwartet. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt: Das eingehende Signal zur Wiedergabe wird auf Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 ausgegeben wird.

DIN Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.

Technische Daten DIN 5-polig (m) - Cinch Stereo 2RCA (w) Audio Adapter

• Steckverbinder: DIN 5-polig (männlich) - Cinch Stereo 2RCA (weiblich)
• Signaltyp: analoges Stereo-Audio
• Anwendung 1: Ausgang Quelle (Cinch) - Eingang Recorder (DIN)
• Anwendung 2: Ausgang Verstärker (DIN) - Eingang Recorder (Cinch)
• Pinbelegung DIN: Pin 1 und Pin 4 sind verbunden
• Ausführung: Adapter mit Kabel
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
