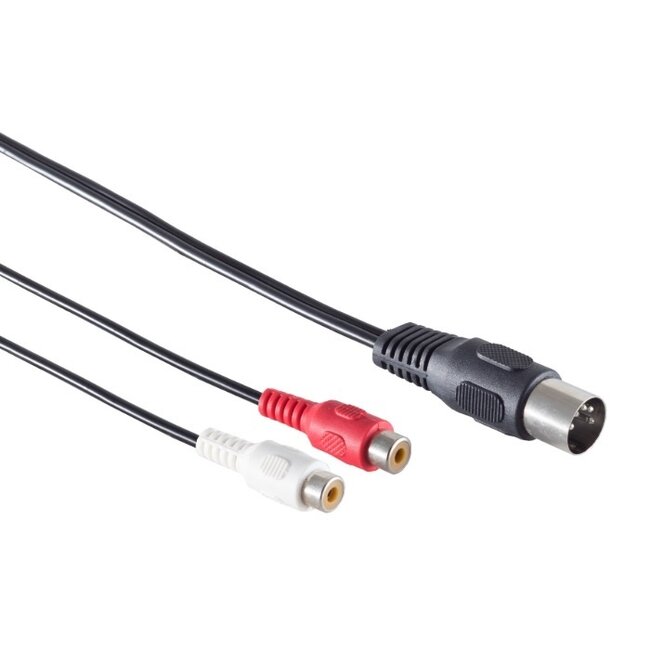

DIN 5-polig (m) - Cinch Stereo 2RCA (w) Audio Adapter

Dieser Audio-Adapter ermöglicht den Anschluss eines Audiokabels mit Cinch Stereo 2x RCA Steckern an ein Gerät mit DIN 5-poligem Anschluss. Ältere Verstärker und Aufnahmegeräte verwenden diesen 5-poligen Anschluss für Audio. Der Cinch-Stecker wird auch als Tulp-Stecker oder RCA-Stecker bezeichnet.

Achtung!

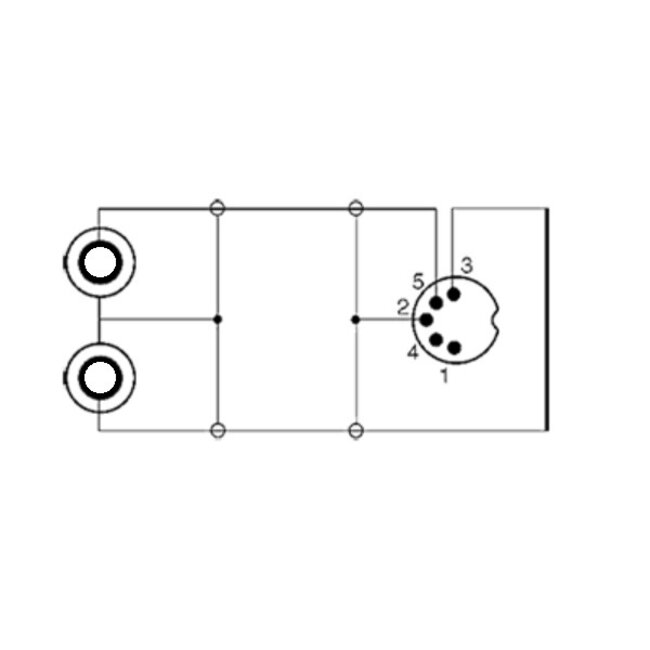

Dieses Kabel eignet sich, um ein Quellgerät, beispielsweise einen CD-Player oder Kassettendeck mit Cinch Stereo-Ausgang, mit einem Verstärker mit DIN-Eingang zu verbinden. Ebenso können Sie dieses Kabel verwenden, um einen Recorder mit DIN-Ausgang an einen Verstärker mit Cinch-Eingang anzuschließen. Pin 3 und Pin 5 sind verbunden, Pin 1 und Pin 4 sind nicht belegt.

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pin-Belegung den Verwendungszweck des Kabels. Abspiel- und Aufnahmegeräte, wie Bandgeräte, Kassettendecks oder Plattenspieler, geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme wird auf Pin 1 und 4 erwartet. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt: Das eingehende Signal zur Wiedergabe wird auf Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 ausgegeben wird.

Geeignet für Bang & Olufsen Systeme

Viele (ältere) Bang & Olufsen (B&O) Systeme verwenden den DIN-Anschluss. Mit diesem Kabel können Sie ein Gerät beispielsweise an den 'Tape' oder 'AUX' Eingang Ihres B&O-Systems anschließen.

Geeignet für 5-polige und 7-polige Anschlüsse

Der 5-polige Stecker kann an (ältere) 5-polige sowie (neuere) 7-polige AUX-Anschlüsse angeschlossen werden. Die 2 zusätzlichen Pins werden ausschließlich für den Datenaustausch zwischen zwei B&O-Geräten benötigt. Der 5-polige Stecker passt perfekt in eine 7-polige Buchse.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und ist seit den 1990er Jahren auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.

Spezifikationen DIN 5-polig (m) - Cinch Stereo 2RCA (w) Audio Adapter

• Steckverbinder: DIN 5-polig (männlich) - Cinch Stereo 2RCA (weiblich)
• Signaltyp: analoges Stereo-Audio
• Anwendung 1: Ausgang Quelle (Cinch) - Eingang Verstärker (DIN)
• Anwendung 2: Ausgang Recorder (DIN) - Eingang Verstärker (Cinch)
• Pinbelegung DIN: Pin 3 und Pin 5 sind verbunden
• Ausführung: Adapter mit Kabel
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
