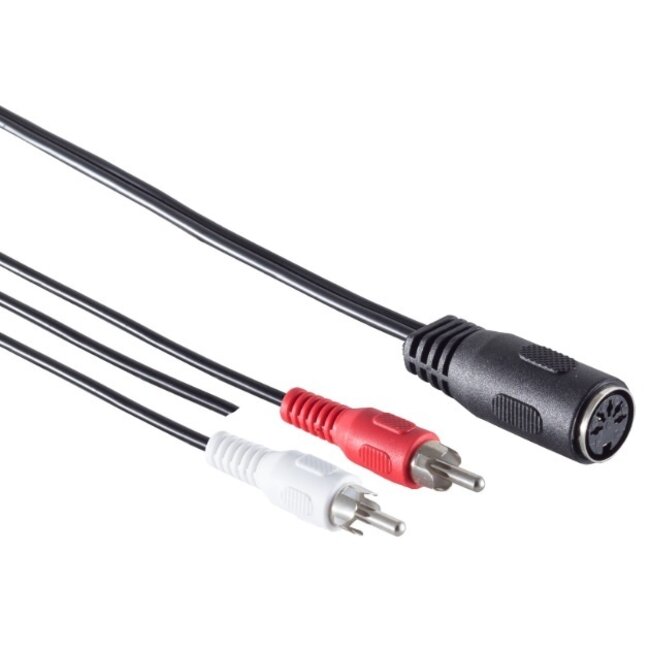

DIN 5-polig (w) - Cinch Stereo 2RCA (m) Audioadapter mit Erdungskabel

Dieser Audioadapter ermöglicht die Verbindung eines Audiogeräts mit Cinch Stereo 2x RCA Anschluss mit einem DIN-Kabel. Ältere Verstärker und Aufnahmegeräte verwenden diesen 5-poligen Anschluss für Audio. Der Cinch-Stecker wird auch als Tulp-Stecker oder RCA-Stecker bezeichnet.

Erdungsdraht

Dieses Kabel verfügt zudem über einen Erdungsdraht (Masseleitung). Dadurch ist es besonders geeignet für den Anschluss von Plattenspielern (Turntables, Pick-up Spieler) und anderen Geräten, bei denen eine Erdung (Ground) gewünscht ist.

Achtung!

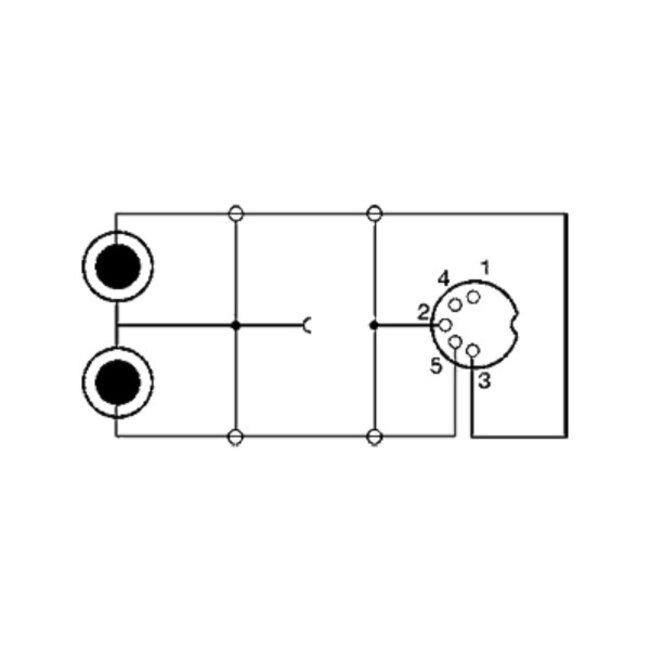

Dieses Kabel eignet sich, um ein Quellgerät, beispielsweise einen CD-Player oder Kassettendeck mit Cinch Stereo Ausgang, mit einem Verstärker mit DIN-Eingang zu verbinden. Ebenso können Sie dieses Kabel verwenden, um einen Recorder mit DIN-Ausgang an einen Verstärker mit Cinch-Eingang anzuschließen. Pin 3 und Pin 5 sind verbunden, Pin 1 und Pin 4 sind nicht belegt.

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pin-Belegung den Verwendungszweck des Kabels. Abspiel- und Aufnahmegeräte, wie Bandrecorder, Kassettendecks oder Plattenspieler, geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme wird auf Pin 1 und 4 erwartet. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt: Das eingehende Signal zur Wiedergabe wird auf Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 ausgegeben wird.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen festlegt.

Technische Daten DIN 5-polig (w) - Cinch Stereo 2RCA (m) Audioadapter mit Erdungskabel

• Steckverbinder: DIN 5-polig (weiblich) - Cinch Stereo 2RCA (männlich)
• Signaltyp: analoges Stereo-Audio + Erdungsdraht
• Anwendung 1: Ausgang Quelle (Cinch) - Eingang Verstärker (DIN)
• Anwendung 2: Ausgang Recorder (DIN) - Eingang Verstärker (Cinch)
• DIN-Pinbelegung: Pin 3 und Pin 5 sind verbunden
• Ausführung: Adapter mit Kabel
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
