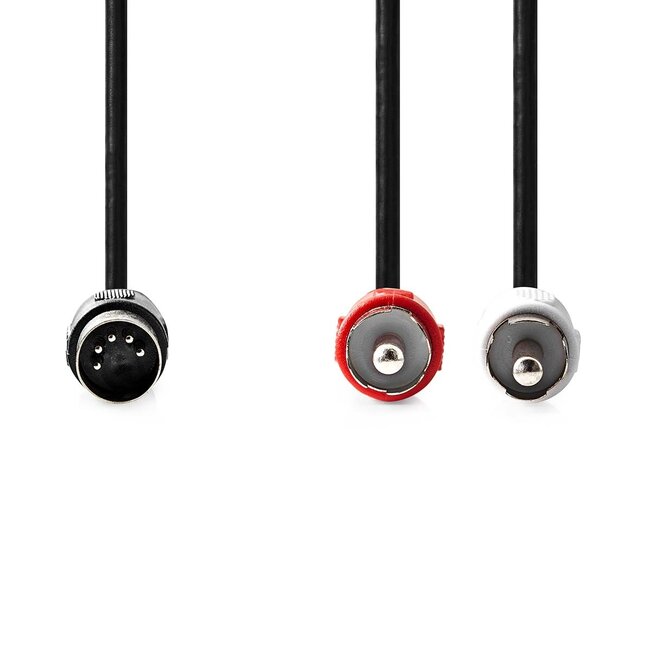

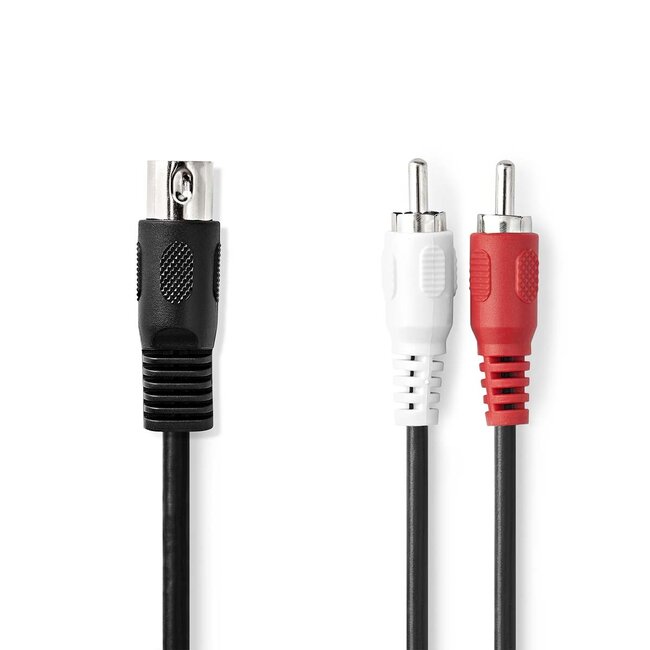

Verwenden Sie dieses Kabel, um ein Audiogerät mit Tulp Stereo 2x RCA Anschluss an ein Gerät mit DIN 5-poligem Anschluss anzuschließen. Ältere Verstärker und Aufnahmegeräte verwenden diesen 5-poligen Anschluss für Audio. Der Tulp-Stecker wird auch als Cinch- oder RCA-Stecker bezeichnet.

Spezifikationen

• Anschlüsse: DIN 5-polig (männlich) - Tulp Stereo 2x RCA (männlich)
• für 5-polige und 7-polige DIN-Anschlüsse
• Signaltyp: analoges Stereo-Audio
• Anwendung 1: Ausgang Quelle (Tulp) - Eingang Verstärker (DIN)
• Anwendung 2: Ausgang Recorder (DIN) - Eingang Verstärker (Tulp)
• Ausführung: Standardstecker (gerade / gerade)
• Kabeltyp: rund (Standardkabel)
• Abschirmung: ja
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Achtung!

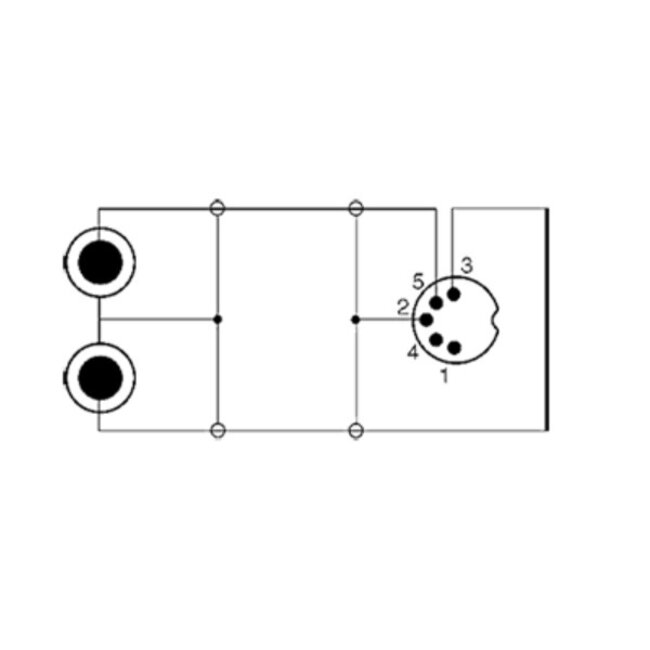

Dieses Kabel eignet sich, um ein Quellgerät, beispielsweise einen CD-Player oder Kassettendeck mit Tulp Stereo-Ausgang, mit einem Verstärker mit DIN-Eingang zu verbinden. Ebenso können Sie dieses Kabel verwenden, um einen Recorder mit DIN-Ausgang an einen Verstärker mit Tulp-Eingang anzuschließen. Pin 3 und Pin 5 sind verbunden, Pin 1 und Pin 4 sind nicht belegt.

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pinbelegung den Verwendungszweck des Kabels. Abspiel- und Aufnahmegeräte, wie Bandrecorder, Kassettendecks oder Plattenspieler, geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme erwarten sie an Pin 1 und Pin 4. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt. Das eingehende Signal zur Wiedergabe wird hier an Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 ausgegeben wird.

Geeignet für Bang & Olufsen Systeme

Viele (ältere) Bang & Olufsen (B&O) Systeme verwenden den DIN-Anschluss. Mit diesem Kabel können Sie ein Gerät beispielsweise an den 'Tape' oder 'AUX' Eingang Ihres B&O Systems anschließen.

Geeignet für 5-polige und 7-polige Anschlüsse

Sie können den 5-poligen Stecker an (ältere) 5-polige und (neuere) 7-polige AUX-Anschlüsse anschließen. Die 2 zusätzlichen Pins werden nur für den Datenaustausch zwischen 2 B&O Geräten benötigt. Der 5-polige Stecker passt perfekt in einen 7-poligen Anschluss.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.
