DIN 5-poliger Winkelstecker - Stereo Cinch 2RCA Audiokabel (Wiedergabe)

Dieses Audiokabel können Sie verwenden, um ein Audiogerät mit Stereo-Cinch 2x RCA Anschluss an ein Gerät mit 5-poligem DIN-Anschluss anzuschließen. Ältere Verstärker und Aufnahmegeräte nutzen diesen 5-poligen Anschluss für Audio. Der Cinch-Stecker wird auch als Tulp-Stecker oder RCA-Stecker bezeichnet.

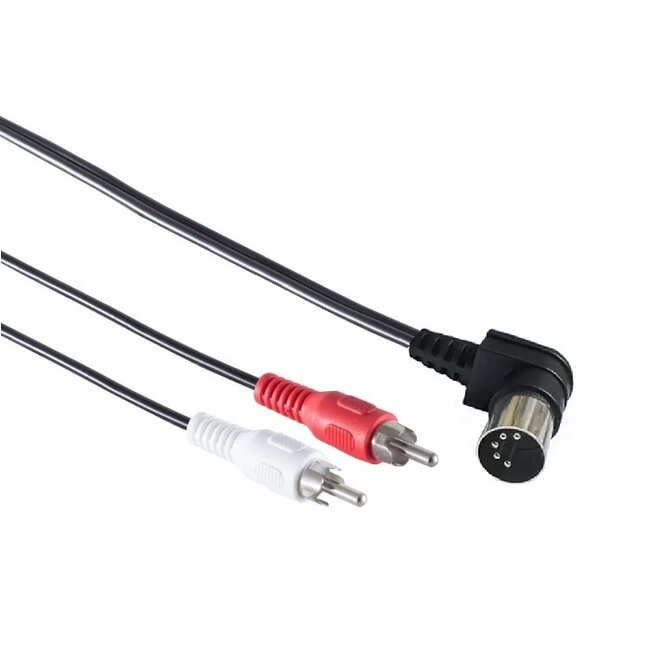

90-Grad-Winkel DIN-Stecker

Dieses Kabel verfügt über einen 90 Grad abgewinkelten 5-poligen DIN-Stecker. Überprüfen Sie anhand des Bildes sorgfältig, ob die Winkelrichtung für Ihre Anwendung passend ist.

Achtung!

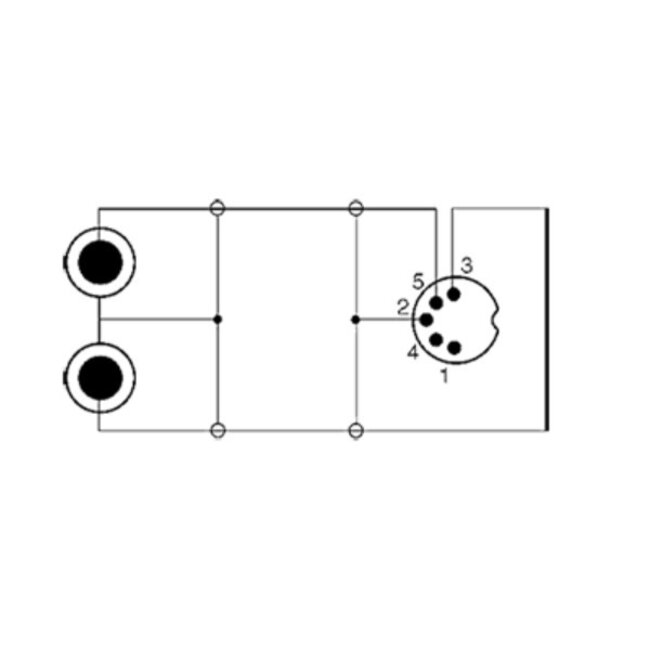

Dieses Kabel eignet sich, um ein Quellgerät, beispielsweise einen CD-Player oder Kassettendeck mit Stereo-Cinch-Ausgang, mit einem Verstärker mit DIN-Eingang zu verbinden. Ebenso können Sie dieses Kabel verwenden, um einen Recorder mit DIN-Ausgang an einen Verstärker mit Cinch-Eingang anzuschließen. Pin 3 und Pin 5 sind verbunden, Pin 1 und Pin 4 sind nicht belegt.

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pinbelegung den Verwendungszweck des Kabels. Wiedergabe- und Aufnahmegeräte, wie Bandrecorder, Kassettendecks oder Plattenspieler, geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme wird auf Pin 1 und 4 erwartet. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt: Das eingehende Signal zur Wiedergabe wird auf Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 ausgegeben wird.

Geeignet für Bang & Olufsen Systeme

Viele (ältere) Bang & Olufsen (B&O) Systeme verwenden den DIN-Anschluss. Mit diesem Kabel können Sie ein Gerät an beispielsweise den 'Tape' oder 'AUX' Eingang Ihres B&O Systems anschließen.

Geeignet für 5-polige und 7-polige Anschlüsse

Sie können den 5-poligen Stecker an (ältere) 5-polige und (neuere) 7-polige AUX-Anschlüsse anschließen. Die 2 zusätzlichen Pins werden nur für den Datenaustausch zwischen zwei B&O-Geräten benötigt. Der 5-polige Stecker passt perfekt in eine 7-polige Buchse.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.

Technische Daten DIN 5-poliger Winkelstecker - Stereo Cinch 2RCA Audiokabel (Wiedergabe)

• Stecker: DIN 5-polig (männlich) - Stereo Cinch 2RCA (männlich)
• Signaltyp: analoges Stereo-Audio
• Anwendung 1: Ausgang Quelle (Cinch) - Eingang Verstärker (DIN)
• Anwendung 2: Ausgang Recorder (DIN) - Eingang Verstärker (Cinch)
• Pinbelegung DIN: Pin 3 und Pin 5 sind verbunden
• Ausführung: abgewinkelter DIN 5-polig / gerader Stereo Cinch 2RCA
• Kabeltyp: rund (Standardkabel)
• Adern: nicht bekannt
• American Wire Gauge: nicht bekannt
• Kabeldurchmesser: nicht bekannt
• Normkonformität: nicht bekannt
• Farbe: schwarz
• Garantie: 2 Jahre
